本實用新型屬于地毯加工設備技術領域，具體涉及一種改進型的地毯高壓水切割機。

背景技術：

水切割，又稱水刀，即高壓水射流切割技術，是一種利用高壓水流切割的機器。在電腦的控制下能任意雕琢工件，而且受材料質地影響小。因?yàn)槠涑杀镜停撞僮鳎计仿视指撸懈钫蔀楣I(yè)切割技術方面的主流切割方式，水切割作為一種新技術新產品，由于其為機械類產品，沒有電子類產品的技術神秘感和科技感那么濃厚，一直不被媒體重視，直到2011年，由于水射流專家紀新剛創造性的另辟蹊徑，將水切割做成了小型化、安全化，使水切割改變了不能在安全領域使用的局面，20世紀末，水切割技術引入我國，經歷了近5年的市場應用及設備的改良，主要應用于建筑陶瓷、石材、金屬加工、汽車工業、航空航天、軍工、石油化工等行業并得到良好的發展。21世紀初期，針對水切割技術在市場應用中出現的相關問題以及技術單一性，便攜式水切割技術應運而生。便攜式水切割技術屬低壓水射流技術，即利用較低壓力（25 Mpa ~50Mpa）即可實現金屬及其他材料的切割作業。該技術的出現具有較強的實際應用意義。便攜式水切割技術的誕生為水切割技術的發展掀開了歷史性的一頁，是水切割技術領域的又一新突破，標志著水切割技術進入了便攜式水切割技術研究階段。便攜式水切割技術借鑒水切割技術的基本原理，拋開傳統水切割技術的后混式切割原理而進行了技術的改革創新。該技術初期主要應用于彈藥等危險品的銷毀處理工作，隨著便攜式水切割技術的不斷完善，其應用領域也近一步擴大，主要應用于排爆、石油化工、煤礦井下作業、工程施工、船舶制造等相關行業領域。

現有的水切割機存在著切割時水流濺射范圍大，對周圍工作環境造成惡劣影響，被切割物固定不好的問題。

因此，發明一種改進型的地毯高壓水切割機顯得非常有必要。

技術實現要素：

本實用新型為解決公知技術中存在的切割時水流濺射范圍大，對周圍工作環境造成惡劣影響，被切割物固定不好的問題所采取的技術方案是：一種改進型的地毯高壓水切割機，包括高壓噴機，水刀頭，滑道，外殼，保護裝置和固定結構，所述的水刀頭通過高壓噴機安裝在滑道的下部；所述的保護裝置安裝在外殼的前部，所述的固定結構焊接在外殼內側的下部；所述的保護裝置包括軌道，觀察門，拉手和密封條；所述的軌道一端連接外殼一端連接所述的觀察門；所述的密封條安裝在觀察門的內側邊；所述的拉手對稱安裝在靠近觀察門外側的中部。

本實用新型還可以采用如下技術措施。

所述的固定結構包括夾具，水槽和切割臺，所述的夾具焊接在工作臺的上部；所述的水槽開設在工作臺上部的中心位置。

所述的軌道具體采用鈦合金滾珠式滑軌，有利于來回拉縮觀察門，提高工作效率。

所述的密封條具體采用丁晴橡膠條，防止工作時存在濺出水的情況，提高密封效果。

所述的觀察門具體采用矩形透明玻璃門，有利于人們觀察門內的工作情況，方便人們使用。

所述的外殼具體采用PE塑料殼，有利于減少工作時的工作噪音，改善周圍人員的工作環境。

本實用新型具有的優點和積極效果是：

本實用新型通過觀察門的設置，有利于人們觀察門內的工作情況，方便人們使用，通過密封條的設置，防止工作時存在濺出水的情況，提高密封效果。

附圖說明

圖1是本實用新型實施例提供的結構示意圖。

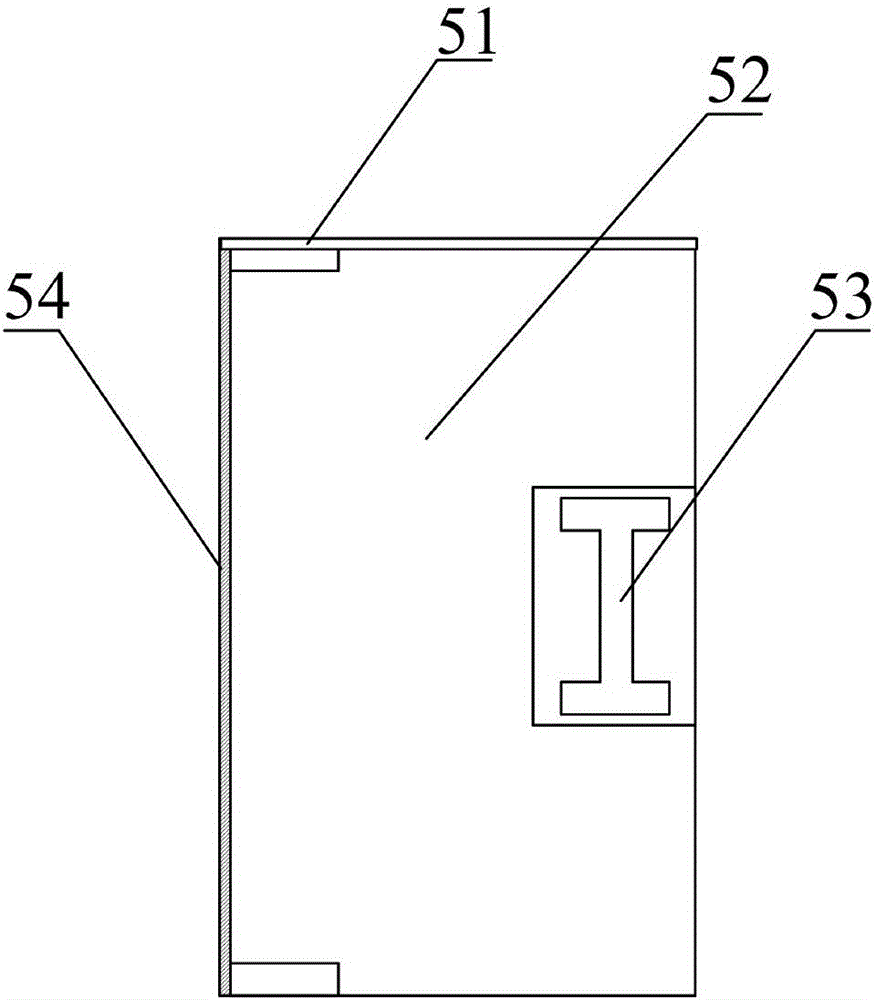

圖2是本實用新型實施例提供的保護裝置的結構示意圖。

圖3是本實用新型實施例提供的固定結構的結構示意圖。

圖中：

1-高壓噴機，2-水刀頭，3-滑道，4-外殼，5-保護裝置，51-軌道，52-觀察門，53-拉手，54-密封條，6-固定結構，61-夾具，62-水槽，63-切割臺。

具體實施方式

為能進一步了解本實用新型的

技術實現要素：
、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下：

如附圖1至附圖3所示：

本具體實施方式采用以下技術方案：一種改進型的地毯高壓水切割機，包括高壓噴機1，水刀頭2，滑道3，外殼4，保護裝置5和固定結構6，所述的水刀頭2通過高壓噴機1安裝在滑道3的下部；所述的保護裝置5安裝在外殼4的前部，所述的固定結構6焊接在外殼4內側的下部；所述的保護裝置5包括軌道51，觀察門52，拉手53和密封條54；所述的軌道51一端連接外殼4一端連接所述的觀察門52；所述的密封條54安裝在觀察門52的內側邊；所述的拉手53對稱安裝在靠近觀察門52外側的中部。

所述的固定結構6包括夾具61，水槽62和切割臺63，所述的夾具61焊接在工作臺的上部；所述的水槽62開設在工作臺上部的中心位置。

所述的軌道51具體采用鈦合金滾珠式滑軌，有利于來回拉縮觀察門52，提高工作效率。

所述的密封條54具體采用丁晴橡膠條，防止工作時存在濺出水的情況，提高密封效果。

所述的觀察門52具體采用矩形透明玻璃門，有利于人們觀察門52內的工作情況，方便人們使用。

所述的外殼4具體采用PE塑料殼，有利于減少工作時的工作噪音，改善周圍人員的工作環境。

工作原理

本實用新型的工作原理：本實用新型在工作過程中，通過滑道3控制水刀頭2工作時的方向與位置，把被切割物卡在夾具61上，水槽62內倒入水，水刀頭2在工作時可以減少一些水的濺出，加工完成后，拉開拉手53，通過軌道51觀察門52打開，即可替換另一塊被切割物。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
