本實用新型涉及一種靈芝切片加工設備，特別是一種高速靈芝加工切片機。

背景技術：

靈芝種植主要是為了收集其靈芝孢子粉，而長成熟的靈芝采摘后，還可以將靈芝子實體進行切片。現有的切片設備比較多，但是使用過程中均存在一些不足之處，為此我公司對現有的切片設備進行了改進，但是改進后的切片設備還是存在問題，為了保證切割過程中不會產生較多的粉末，我方設計使用驅動氣缸帶動切割刀下行，使用豎直切割的方式對靈芝進行切片，雖然加工出來的靈芝質量比較好，但是由于驅動氣缸本身的運行速度較慢，故加工效率明顯較低。

技術實現要素：

本實用新型的目的在于，提供一種高速靈芝加工切片機。該切片機能夠快速地對靈芝進行切片加工，同時還可以避免加工過程中產生大量的粉末。

本實用新型的技術方案：一種高速靈芝加工切片機，包括有加工臺面，加工臺面上設置有安裝座，安裝座上設置有驅動電機，驅動電機的轉動軸上連接有轉動盤，轉動盤的半幅設置有齒輪，轉動盤位于移動板的中間卡槽中，中間卡槽左、右兩側壁上設置有齒條，移動板兩側卡入設置在加工臺面上的豎直滑槽中，移動板底部設置有卡槽，卡槽中固定有切割刀，移動板下方的加工臺面上設置有凹槽，凹槽中設置有枕木，移動板與安裝座之間的加工臺面上設置有斜向滑槽，移動板后側的加工臺面上還設置有推送氣缸，推送氣缸的推桿與推送板連接。

前述的高速靈芝加工切片機，所述移動板與推送氣缸之間的加工臺面上設置有擋板。

本實用新型的有益效果：與現有技術相比，本實用新型使用動力驅動電機帶動轉動盤轉動的時候，轉動盤上的齒輪可帶動移動板上下往復運動，從而實現對靈芝的切片工作，靈芝在推送板的作用下，勻速向前移動，從而保證了加工厚度的一致，而切割方式為豎直直線切割，可以保證切割過程中不會產生大量的粉末。

附圖說明

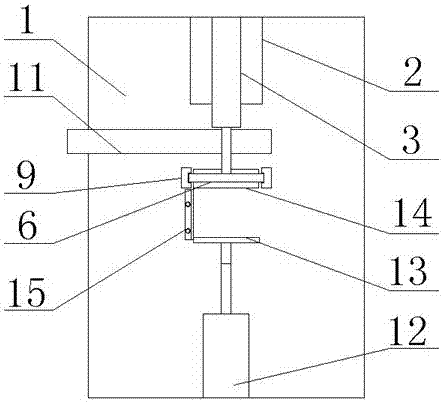

附圖1為本實用新型的結構示意圖；

附圖2為移動板與轉動盤的安裝結構示意圖；

附圖標記：1-加工臺面，2-安裝座，3-驅動電機，4-轉動盤，5-齒輪，6-移動板，7-中間卡槽，8-齒條，9-豎直滑槽，10-切割刀，11-斜向滑槽，12-推送氣缸，13-推送板，14-凹槽，15-擋板。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明，但并不作為對本實用新型限制的依據。

本實用新型的實施例：一種高速靈芝加工切片機，如附圖1-2所示，包括有加工臺面1，加工臺面1上設置有安裝座2，安裝座2上設置有驅動電機3，驅動電機3的轉動軸上連接有轉動盤4，轉動盤4的半幅設置有齒輪5，轉動盤4位于移動板6的中間卡槽7中，中間卡槽7左、右兩側壁上設置有齒條8，移動板6兩側卡入設置在加工臺面1上的豎直滑槽9中，移動板6底部設置有卡槽，卡槽中螺紋固定有切割刀10，移動板6下方的加工臺面1上設置有凹槽14，凹槽14中設置有枕木，移動板6與安裝座2之間的加工臺面1上設置有斜向滑槽11，移動板6后側的加工臺面1上還設置有推送氣缸12，推送氣缸12的推桿與推送板13連接。

使用時，工人將靈芝放置于推送板13的前方，推送氣缸12作用將靈芝向前推送，同時驅動電機3啟動，電機帶動轉動盤4轉動，由于轉動盤4上僅僅半幅設置有齒輪5，當齒輪5與中間卡槽7上左側齒條8接觸時，帶動移動板6向上移動，當齒輪5與右側齒條8接觸時，帶動移動板6向下移動，從而實現移動板6的往復運動。在切割刀10以及推送氣缸12的勻速推送作用下，即可將靈芝切割成厚度一致的切片。而設置有枕木可以避免切割刀10直接與加工臺面1的金屬板接觸。切割好的靈芝切片最后從斜向滑槽11處掉落到收集箱子中。

所述移動板6與推送氣缸12之間的加工臺面1上設置有擋板15，工人放置靈芝時，可從側面將靈芝推至擋板15處，再經過推送板13推送至切割刀10下方即可。而擋板15可以避免放置位置太偏，靈芝無法被切割刀10切割到。
