本實用新型涉及機械加工技術領域，具體為一種角度可調的機械加工臺裝置。

背景技術：

在加工設備領域中往往需要用到加工臺裝置，以提供加工操作用的平臺。在一些加工領域中，往往需要對重量較大的工件進行加工并且涉及重量較大的加工執行設備。這往往使得加工臺裝置需要承載的重量龐大。而且，在加工過程中，需要對這種加工臺裝置的角度進行適應性調整，以滿足加工過程中與其他加工設備的協作配合要求。但是，現有的一些角度調整方式難以滿足調整過程中進行重載負荷的承載要求。而且，驅動裝置往往結構復雜，占地或占用空間較大，給加工生產線的安裝和廠房的使用帶來額外要求，增加了生產線設置和運營成本。

技術實現要素：

本實用新型的目的在于提供一種角度可調的機械加工臺裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種角度可調的機械加工臺裝置，包括底板，所述底板的上方通過左調節機構和右調節機構安裝有加工平臺。

優選的，所述左調節機構和右調節機構均包括螺紋管，所述螺紋管的下端均與底板的上端固定連接，所述螺紋管的內部安裝有螺紋桿，所述螺紋桿的上端設有軸承，所述螺紋桿的上端與軸承的內環下端固定連接，所述軸承的外環上端通過連接桿安裝有連接板，所述連接板的中部上端安裝有安裝桿，所述底板的左右兩側的下端設有支腿，所述安裝桿的頂端與支腿的頂端鉸接。

優選的，所述底板的上端固定安裝有弧形支撐板，所述弧形支撐板的上端位于加工平臺的下端。

優選的，所述加工平臺的底部橫向開設有凹槽，所述弧形支撐板位于凹槽的內部。

優選的，所述螺紋桿的頂端的外壁均設有手擰桿。

優選的，所述螺紋桿的頂端的外壁均設有手擰桿，且每個螺紋桿均設有兩個手擰桿，且每個螺紋桿基體上的手擰桿均關于螺紋桿對稱。

優選的，所述弧形支撐板的頂端與底板之間設有豎支撐板。

與現有技術相比，本實用新型的有益效果是：該角度可調的機械加工臺裝置，需要使加工平臺向左下傾斜時，順時針轉動左調節機構的螺紋桿，同時逆時針轉動右調節機構的螺紋桿；需要使加工平臺向左下傾斜時，逆時針調節左調節機構的螺紋桿，同時順時針轉動右調節機構的螺紋桿，操作簡單，調節方便，滿足不同調節角度的需求；弧形支撐板提高了加工平臺的穩定性，同時不妨礙加工平臺的調節；凹槽對加工平臺具有限位作用，提高了加工平臺的穩定性；每個螺紋桿均設有兩個手擰桿，便于螺紋桿的快速調節。因此該角度可調的機械加工臺裝置，操作簡單，調節方便，滿足不同調節角度的需求，穩定性高，具有很強的適用性，適合大規模推廣。

附圖說明

圖1為本實用新型結構示意圖；

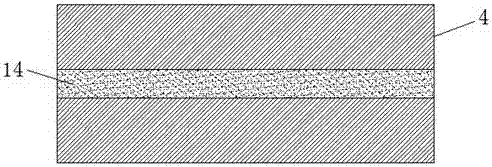

圖2為本實用新型加工平臺仰視圖。

圖中：1底板、2左調節機構、3右調節機構、4加工平臺、5螺紋管、6螺紋桿、7軸承、8連接板、9安裝桿、10支腿、11手擰桿、12弧形支撐板、13豎支撐板、14凹槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種角度可調的機械加工臺裝置，包括底板1，所述底板1的上方通過左調節機構2和右調節機構3安裝有加工平臺4。

具體地，所述左調節機構2和右調節機構3均包括螺紋管5，所述螺紋管5的下端均與底板1的上端固定連接，所述螺紋管5的內部安裝有螺紋桿6，所述螺紋桿6的上端設有軸承7，所述螺紋桿6的上端與軸承7的內環下端固定連接，所述軸承7的外環上端通過連接桿安裝有連接板8，所述連接板8的中部上端安裝有安裝桿9，所述底板1的左右兩側的下端設有支腿10，所述安裝桿9的頂端與支腿10的頂端鉸接。需要使加工平臺4向左下傾斜時，順時針轉動左調節機構2的螺紋桿6，同時逆時針轉動右調節機構3的螺紋桿6；需要使加工平臺4向左下傾斜時，逆時針調節左調節機構2的螺紋桿6，同時順時針轉動右調節機構3的螺紋桿6，操作簡單，調節方便，滿足不同調節角度的需求。

具體地，所述底板1的上端固定安裝有弧形支撐板12，所述弧形支撐板12的上端位于加工平臺4的下端。弧形支撐板12提高了加工平臺4的穩定性，同時不妨礙加工平臺4的調節。

具體地，所述加工平臺4的底部橫向開設有凹槽14，所述弧形支撐板12位于凹槽14的內部。凹槽14對加工平臺4具有限位作用，提高了加工平臺4的穩定性。

具體地，所述螺紋桿6的頂端的外壁均設有手擰桿11。通過手擰桿11便于螺紋桿6的調節。

具體地，所述螺紋桿6的頂端的外壁均設有手擰桿11，且每個螺紋桿6均設有兩個手擰桿11，且每個螺紋桿6基體上的手擰桿11均關于螺紋桿6對稱。每個螺紋桿6均設有兩個手擰桿11，便于螺紋桿6的快速調節。

具體地，所述弧形支撐板12的頂端與底板1之間設有豎支撐板13。豎支撐板13提高了弧形支撐板12的穩定性。

該角度可調的機械加工臺裝置，需要使加工平臺4向左下傾斜時，順時針轉動左調節機構2的螺紋桿6，同時逆時針轉動右調節機構3的螺紋桿6；需要使加工平臺4向左下傾斜時，逆時針調節左調節機構2的螺紋桿6，同時順時針轉動右調節機構3的螺紋桿6，操作簡單，調節方便，滿足不同調節角度的需求；弧形支撐板12提高了加工平臺4的穩定性，同時不妨礙加工平臺4的調節；凹槽14對加工平臺4具有限位作用，提高了加工平臺4的穩定性；每個螺紋桿6均設有兩個手擰桿11，便于螺紋桿6的快速調節。因此該角度可調的機械加工臺裝置，操作簡單，調節方便，滿足不同調節角度的需求，穩定性高，具有很強的適用性，適合大規模推廣。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
