本實用新型涉及生活用具領域，具體為一種方便清潔的壁柜門滑軌。

背景技術：

傳統的衣柜門一般由兩扇固定在柜體的兩側的門組成，開門時，門分別向外部?jī)蓚?cè)打開，這種衣柜門的安裝極其簡單，由活動門頁將門的一側與柜體連接，雖然安裝簡單，但這種衣柜門在開門時需要一定的空間才能開閉自如，在如今社會，如何合理利用和布局生活居住的空間成為重要課題。隨著生活水平的提高，人們對柜子的要求越來越高，

目前，為公眾所知的壁柜有推拉式的滑動門軌，包括上軌和下軌，滑動輪安裝在推拉門的下面，沿下軌滑動，但是這種推拉式的門軌由于輪子設在門的下面，該滑動機構易吸引灰塵及污物而影響輪子滾動，使用時阻力比較大，造成推拉不便和噪音。

技術實現要素：

本實用新型的目的在于提供一種方便清潔的壁柜門滑軌，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種方便清潔的壁柜門滑軌，包括壁柜門、滑車、上滑軌和下滑軌，所述壁柜門安裝有兩個，壁柜門前后交錯安裝，壁柜門上端一側設置有凹槽，凹槽內固定有吊板，吊板上安裝有吊裝支架，吊裝支架連接滑車，所述滑車安裝在上滑軌內部，滑車包括上滑輪和轉軸主體，滑車一側安裝有橡膠墊，所述上滑軌鑲嵌安裝在壁柜表面上方，上滑軌包括滑軌主體和外側面板，上滑軌兩端均安裝有定位塊，所述下滑軌鑲嵌安裝在壁柜表面下方，下滑軌包括滑軌主體和外側面板。

優選的，所述上滑輪設計有兩個，且兩個上滑輪對稱安裝在轉軸主體兩側，

上滑輪上覆蓋有耐磨橡膠材料。

優選的，所述壁柜門底部通過支撐桿安裝有下滑輪，且下滑輪位于下滑軌內部，下滑輪上覆蓋有耐磨橡膠材料。

優選的，所述吊板連接有吊片，吊片通過螺絲固定在壁柜門一側。

優選的，所述滑軌主體兩端均設置有卡槽，外側面板兩端均設置有卡扣，且外側面板為可拆卸式裝置。

優選的，所述上滑軌和下滑軌均為鋁材料，且上滑軌設置有弧形滑道。

與現有技術相比，本實用新型的有意效果是:該一種方便清潔的壁柜門滑軌，上滑輪和下滑輪上均覆蓋有耐磨橡膠材料，使得壁柜門移動時更輕且無噪音，且壁柜門可以在滑軌任一位置停止均可，非常方便，不占用空間，也很美觀，壁柜門在滑動時始終在軌道上，不會滑出軌道，滑車一側安裝的橡膠墊，防止開關壁柜門時用力過大造成碰撞傷害，上滑軌和下滑軌兩端均安裝有定位塊，有效避免了滑輪脫軌現象，外側面板為可拆卸式裝置，當滑軌內有雜物或灰塵使用時，可將外側面板的卡扣從滑軌主體的卡槽中拔出，打開外側面板，便于清理，本實用新型設備結構簡單，承受能力強、滑動自如、噪音小，提高了空間的利用率，滑軌清理方便，給人們生活帶來了很大的方便。

附圖說明

圖1為本實用新型結構示意圖；

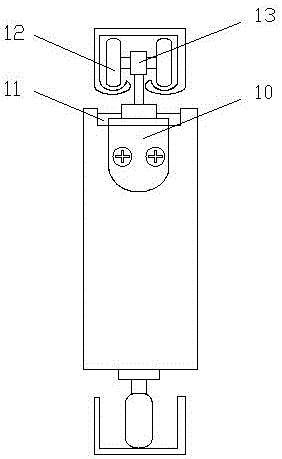

圖2為本實用新型側面結構示意圖；

圖3為本實用新型滑軌兩端結構示意圖。

圖中：1-橡膠墊、2-滑車、3-上滑軌、4-吊裝支架、5-定位塊、6-壁柜門、7-支撐桿、8-下滑輪、9-下滑軌、10-吊片、11-吊板、12-上滑輪、13-轉軸主體、14-卡扣、15-卡槽、16-滑軌主體、17-外側面板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供的一種實施例：一種方便清潔的壁柜門滑軌，包括壁柜門6、滑車2、上滑軌3和下滑軌9，壁柜門6安裝有兩個，壁柜門6前后交錯安裝，壁柜門6上端一側設置有凹槽，凹槽內固定有吊板11，吊板11上安裝有吊裝支架4，吊裝支架4連接滑車2，滑車2安裝在上滑軌3內部，滑車2包括上滑輪12和轉軸主體13，滑車2一側安裝有橡膠墊1，上滑軌3鑲嵌安裝在壁柜表面上方，上滑軌3包括滑軌主體16和外側面板17，上滑軌3兩端均安裝有定位塊5，下滑軌9鑲嵌安裝在壁柜表面下方，下滑軌9包括滑軌主體16和外側面板17，上滑輪12設計有兩個，且兩個上滑輪12對稱安裝在轉軸主體13兩側，上滑輪12上覆蓋有耐磨橡膠材料，壁柜門6底部通過支撐桿7安裝有下滑輪8，且下滑輪8位于下滑軌9內部，下滑輪8上覆蓋有耐磨橡膠材料 ，吊板11連接有吊片10，吊片10通過螺絲固定在壁柜門6一側，滑軌主體16兩端均設置有卡槽15，外側面板17兩端均設置有卡扣14，且外側面板17為可拆卸式裝置，上滑軌3和下滑軌9均為鋁材料，且上滑軌3設置有弧形滑道。

工作原理:在使用一種方便清潔的壁柜門滑軌時，需要打開或關閉壁柜門6時，只需輕輕拉動壁柜門6，帶動上滑輪12和下滑輪8在上滑軌3和下滑軌9中移動，即可打開或關閉壁柜門6，需要對上滑軌3或下滑軌9時，只需將外側面板17的卡扣14從滑軌主體16的卡槽15中拔出，打開外側面板17，即可清理上滑軌3或下滑軌9。

本對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
