本實用新型涉及模具加工領域，特別是涉及一種模具反向裁切吸取裝置。

背景技術：

現有的裁切是由上往下裁切，裁切后的產品無法進行二次精定位，不能準確的被吸取。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種模具反向裁切吸取裝置，采用反向裁切方式，以脫料板為流道，實現裁切后的精確抓取。

本實用新型解決其技術問題所采用的技術方案是：一種模具反向裁切吸取裝置，它包括機架；所述機架上固定有裁切凸輪模組、送料模組和吸取模組；所述裁切凸輪模組包括位于下方的裁切上模、位于上方的裁切下模、位于裁切上模上的裁切上刀、位于裁切下模且與裁切上刀相對應的裁切下刀、固定在機架上的凸輪固定座和固定在凸輪固定座上的用于驅動裁切上模的凸輪裁切伺服電機；所述裁切上模與裁切下模之間設置有脫料板；所述送料模組與脫料板齊平；所述送料模組上設置有送料伺服電機；所述吸取模組固定在機架的上方；所述吸取模組包括平移裝置和沿平移裝置左右移動的吸取頭。

所述裁切下模為靜模。

所述裁切上模的一側靠下的位置設置有下止點感應器。

本實用新型的有益效果：本實用新型的一種模具反向裁切吸取裝置，將裁切模翻轉180度，即下模在上，上模在下，以脫料板作為流道，裁切后，直接通過吸取頭進行吸取，裁切平穩，吸取精確。

附圖說明

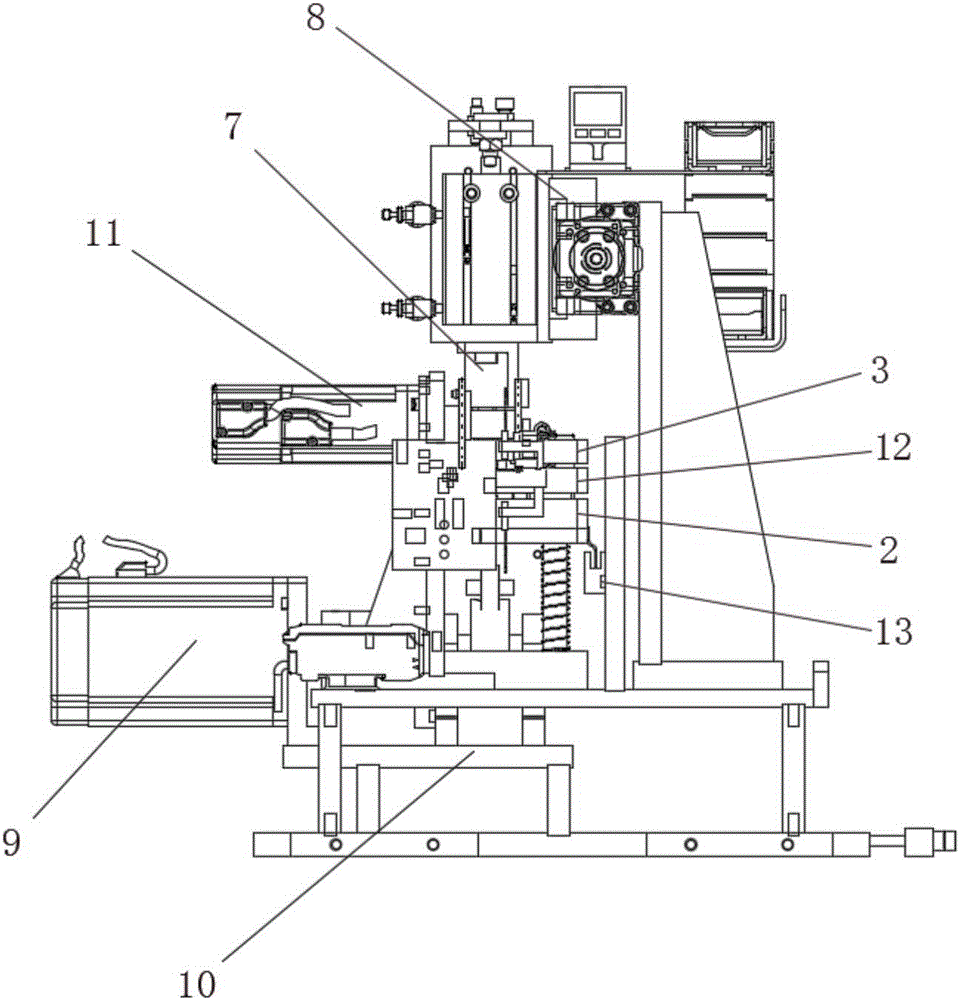

圖1為實施例的一種模具反向裁切吸取裝置的主視示意圖；

圖2為實施例的一種模具反向裁切吸取裝置的右視示意圖。

具體實施方式

為了加深對本實用新型的理解，下面將結合附圖和實施例對本實用新型做進一步詳細描述，該實施例僅用于解釋本實用新型，并不對本實用新型的保護范圍構成限定。

實施例

如圖1和圖2所示，一種模具反向裁切吸取裝置，它包括機架；所述機架上固定有裁切凸輪模組1、送料模組6和吸取模組；所述裁切凸輪模組1包括位于下方的裁切上模2、位于上方的裁切下模3、位于裁切上模2上的裁切上刀4、位于裁切下模3且與裁切上刀4相對應的裁切下刀5、固定在機架上的凸輪固定座10和固定在凸輪固定座10上的用于驅動裁切上模2的凸輪裁切伺服電機9；所述裁切上模2與裁切下模3之間設置有脫料板12；所述送料模組6與脫料板12齊平；所述送料模組6上設置有送料伺服電機11；所述吸取模組固定在機架的上方；所述吸取模組包括平移裝置8和沿平移裝置左右移動的吸取頭7；所述裁切下模3為靜模；所述裁切上模2的一側靠下的位置設置有下止點感應器13。

本實施例的一種模具反向裁切吸取裝置，通過送料伺服電機將產品送至脫料板上，通過凸輪裁切伺服電機驅動裁切上模向上移動與裁切下模合模，其中裁切上刀和裁切下刀共同作用對產品進行裁切，然后，凸輪裁切伺服電機驅動裁切上模向下移動開模，裁切后的產品留在脫料板上，然后，通過吸取模組控制吸取頭平移至裁切好的產品的上方進行精準吸取。

本實施例的一種模具反向裁切吸取裝置，將裁切模翻轉180度，即下模在上，上模在下，以脫料板作為流道，裁切后，直接通過吸取頭進行吸取，裁切平穩，吸取精確。

上述實施例不應以任何方式限制本實用新型，凡采用等同替換或等效轉換的方式獲得的技術方案均落在本實用新型的保護范圍內。
