本實用新型涉及一種聯軸器拆卸設備，特別涉及一種用于發動機臺架測功機聯軸器端蓋拆卸裝置。

背景技術：

測功機在出廠前的裝配，聯軸器通常采用熱套在轉子軸上。然而測功機在臺架耐久運轉試驗后，由于運轉后的磨損，經常需要更換零部件，需要拆卸測功機兩端的聯軸器。

現有的拆卸工具采用的是拉馬拉下聯軸器，此工具很難將聯軸器拆下，甚至損壞拉馬的拉鉤和聯軸器的端面，影響臺架與發動機對中調整。可見現有的拆卸裝置其功能單一，不能實現固定聯軸器旋轉，更不能實現聯軸器固定螺栓的拆解，靈活性較差。

技術實現要素：

本實用新型所要解決的技術問題是提供一種可固定聯軸器旋轉的端蓋拆卸裝置，以實現聯軸器固定螺栓的拆解，同時克服現有拆卸裝置損壞拉馬的拉鉤和聯軸器的端面的缺點。

本實用新型采用以下技術方案實現上述目的。測功機聯軸器端蓋拆卸裝置，包括法蘭盤、把手、螺桿和擺錘，所述法蘭盤的中間設置有螺紋孔，法蘭盤的周邊設置有通孔，法蘭盤的外周安裝有把手，所述螺桿設置有螺紋段和光桿段，光桿段的外端設置有后座；所述擺錘中間設置有通孔，螺桿的光桿段套裝于擺錘通孔內；螺桿的螺紋段與法蘭盤的螺紋孔連接。

進一步，所述把手至少為二根，且把手軸線與法蘭盤的中軸線垂直對稱。

進一步，所述法蘭盤周邊的通孔與聯軸器端蓋的螺釘孔相對應。

本實用新型的法蘭盤與聯軸器端蓋通過螺栓進行連接，把手用于固定聯軸器端蓋防止旋轉，擺錘套在螺桿的光桿段上，螺桿的后端設置有后座。

本實用新型同現有技術相比，彌補了現有拉馬拆卸艱難以及容易破壞聯軸器的缺陷，彌補了現拆卸裝置其功能單一和不能實現固定聯軸器旋轉的不足。具有結構簡單、操作方便、拆卸力大、使用安全、保護拆卸裝置不被損壞的特點，能提高測功機的裝配質量。

附圖說明

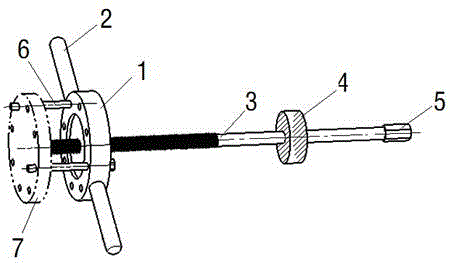

圖1是本實用新型的系統結構示意圖。

圖中：1.法蘭盤，2.把手，3.螺桿，4.擺錘，5.后座，6.螺栓，7.聯軸器端蓋。

具體實施方式

以下結合附圖和實施例對本實用新型作進一步說明。參見圖1，測功機聯軸器端蓋拆卸裝置，包括法蘭盤1、把手2、螺桿3和擺錘4，法蘭盤1的中間設置有螺紋孔，法蘭盤1的周邊設置有通孔，法蘭盤1的外周安裝有把手2，把手2至少為二根，且把手2軸線與法蘭盤1的中軸線垂直對稱。螺桿3設置有螺紋段和光桿段，光桿段的外端設置有后座5；擺錘4中間設置有通孔，螺桿3的光桿段套裝于擺錘4通孔內；螺桿3的螺紋段與法蘭盤1的螺紋孔連接。法蘭盤1周邊的通孔與聯軸器端蓋7的螺釘孔相對應。

實施例：本實用新型的一個較佳實施例。測功機聯軸器端蓋拆卸裝置，由法蘭盤1、把手2、螺桿、擺錘4、外六角后座5、螺栓6組成，所述法蘭盤1中間設有一螺紋孔，螺桿3的螺紋段通過所述螺紋孔可轉動的安裝在所述法蘭盤1上；兩個把手2垂直對稱地安置在法蘭盤1的外周。法蘭盤1與測功機的聯軸器端蓋7配合連接裝配，同時用螺栓6擰緊。螺桿3的后端加工形成外六角形的后座6，擺錘4套在螺桿3的光桿段上可以滑動。

本實用新型在使用時，先將法蘭盤1與測功機的聯軸器端蓋7用螺栓6擰緊連接，用手抓住把手2將測功機的聯軸器端蓋7另一端聯軸器固定螺栓進行拆卸，再調整螺桿3在法蘭盤1中部螺紋孔位置，螺桿3一端頂住測功機轉子，在螺桿3另一端用扳手旋轉螺桿3，旋轉一段再用手推動擺錘4，擺錘4撞向螺桿3末端的外六角形的后座5，即可將聯軸器端蓋7拆下。
