本發明涉及機器人技術領域，尤其是涉及一種機器人頭部及球形機器人。

背景技術：

球形機器人是指利用球體的滾動實現運動的機器人，可以實現全方位運動，與地面是單點接觸，摩擦阻力小，能量利用效率高，并且具有不倒翁特性，可以避免常規的機器人容易出現的傾倒失穩現象。機器人的重要部件均包容在球體內部，受到球體外殼良好的保護，不容易因破壞而失效。采取合適的密封措施，可以使球形機器人的外殼具備防水能力，進而在較為惡劣的天氣條件下使用，具有全天候的適應能力。進一步的，球形機器人一般還包括設于球體外部的頭部，頭部搭載功能器件實現攝像頭等功能器件以實現智能化的人機交流功能，同時提高了球形機器人給用戶的親和感，使其可以作為家庭機器人使用。

現有技術中，在球形機器人的靜止?fàn)顟B(tài)下，球體內的頭部驅動組件控制球形機器人的頭部在球體表面相對球體旋轉，從而使頭部?jī)?nèi)置的功能器件改變工作狀態，例如攝像頭通過頭部旋轉改變拍攝角度等，由于頭部?jī)?nèi)還設有磁性裝置、萬向滾輪等器件，頭部整體重量較大，頭部整體轉動對頭部驅動組件的負載較大，電量消耗大，減小了球形機器人的續航能力，并且頭部整體旋轉存在較大的轉動延遲，轉動效率低，球形機器人智能化較低，影響用戶體驗，無法滿足家庭機器人的使用要求。

技術實現要素：

本發明要解決的技術問題是提供一種機器人頭部及球形機器人，用以解決現有技術中頭部整體轉動對頭部驅動組件的負載較大，電量消耗大，減小了球形機器人的續航能力，并且頭部整體旋轉存在較大的轉動延遲，轉動效率低的問題。

為解決上述技術問題，本發明提供一種機器人頭部，一種機器人頭部，磁性連接球形機器人的球體，其特征在于，所述機器人頭部包括基座、托盤支架、功能器件及傳動齒輪組，所述基座磁性連接所述球體，所述傳動齒輪組安裝于所述基座上，所述托盤支架位于所述基座上并通過所述傳動齒輪組與所述基座轉動連接，所述功能器件固定于所述托盤支架上，所述功能器件用于識別工作環境，所述傳動齒輪組驅動所述托盤支架及所述功能器件相對所述基座轉動。

進一步，所述機器人頭部還包括與所述基座轉動連接的上蓋，所述上蓋固定連接所述托盤支架，所述上蓋與所述基座形成封閉的殼體并容納所述托盤支架、所述功能器件及所述傳動齒輪組。

進一步，所述托盤支架設有定位凹槽，所述上蓋對應所述定位凹槽設有定位凸起，并且所述定位凸起與所述定位凹槽過盈配合。

進一步，所述定位凹槽的截面為矩形。

進一步，所述上蓋與所述基座通過止口連接，并且在凸止口與凹止口之間設有聚四氟乙烯層，用于減小所述上蓋與所述基座之間相對轉動的摩擦力。

進一步，所述機器人頭部還包括供電器件和導電滑環，所述供電器件固定于所述基座內，所述導電滑環位于所述從動齒輪的中心轉動軸上，并電連接所述供電器件與所述功能器件，以防止連接所述供電器件與連接所述功能器件的導線纏繞打結。

進一步，所述上蓋為聚氨酯發泡材料，用于減小所述上蓋的重量。

進一步，所述基座采用聚氨酯發泡材料和塑料的組合，用于降低所述基座重量的同時增強所述機器人頭部?jī)?nèi)部器件的連接牢固性。

進一步，所述功能器件包括攝像頭和激光雷達。

本發明還提供一種球形機器人，所述球形機器人包括球體及以上任意一項所述機器人頭部，所述機器人頭部與所述球體磁性連接。

本發明的有益效果如下：基座與托盤支架轉動連接，功能器件固定于托盤支架上并通過頭部?jī)?nèi)置的傳動齒輪組驅動托盤支架相對基座旋轉，磁性裝置、萬向滾輪等器件連接基座且相對球體靜止，即僅使需要相對球體轉動以實現人機交互功能的功能器件旋轉，其他器件不旋轉，機器人頭部轉動的負載小，電量消耗小，增強了球形機器人的續航能力，并且降低了頭部的轉動延遲，轉動效率較高，球形機器人智能化較高，用戶體驗好，滿足家庭機器人的使用要求。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的明顯變形方式。

圖1為本發明實施例提供的機器人頭部整體結構示意圖。

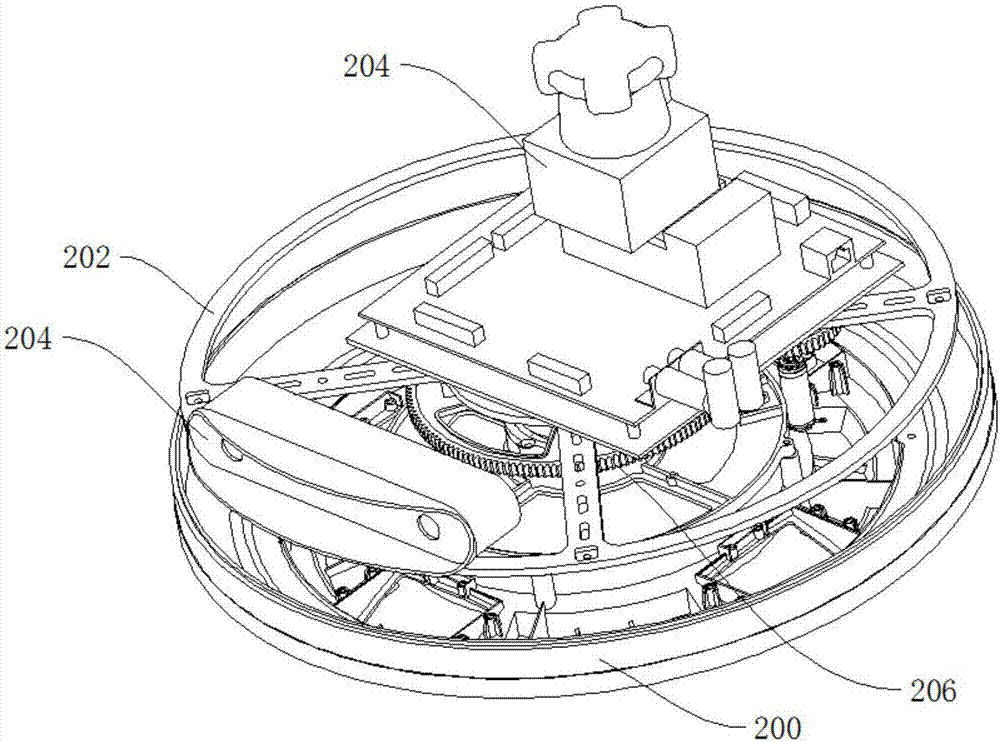

圖2和圖3為本發明實施例提供的機器人頭部的內部結構示意圖。

圖4為本發明實施例提供的機器人頭部的截面示意圖。

圖5為本發明實施例提供的機器人頭部的托盤支架與上蓋的連接處截面圖。

圖6為本發明實施例提供的機器人頭部的上蓋與基座的止口連接處截面示意圖。

圖7為本發明實施例提供的球形機器人結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖7，本發明實施例提供的機器人頭部2應用于球形機器人，進一步的，球形機器人包括頭部2和球體1，頭部2與球體1磁性連接，球體1內承載行走驅動組件、頭部驅動組件、電源等，行走驅動組件用于驅動球體1旋轉，依靠球體1外表面與地面的摩擦力驅使球形機器人行走，頭部驅動組件磁性連接頭部2，用于控制頭部2吸附在球體1外表面運動。在球體1處于靜止?fàn)顟B(tài)時，球體1內部的頭部驅動組件控制頭部2移動到球體1表面的任意位置，即頭部2可以以球體1表面為軌跡在xyz方向移動，同時，機器人頭部2內的功能器件204以頭部2的中心軸為軸線自主旋轉，從而改變頭部2內置的功能器件204的工作狀態，例如通過改變頭部2的位置改變頭部2內置的攝像頭的拍攝角度等，提高了球形機器人的智能化。

請一并參閱圖2、圖3及圖4，機器人頭部2包括基座200、托盤支架202、功能器件204及傳動齒輪組206?；?00磁性連接球體1，具體的，基座200上設有多個磁性裝置2002，磁性裝置2002均勻分布，并且基座200上的磁性裝置2002與頭部驅動組件的盾上的磁性裝置2002一一對應，以使基座200與盾均勻吸附，避免頭部2脫離球體1。一種較佳的實施方式中，磁性裝置2002使用永磁體或電磁體。進一步的，基座200接觸球體1的一側還設置有多個均勻分布的萬向滾輪2004，萬向滾輪2004與球體1滾動接觸，以降低頭部驅動組件在驅動頭部2在球體1表面運動時頭部2與球體1表面的摩擦力，降低能量損耗。

進一步的，傳動齒輪組206安裝于基座200上，傳動齒輪組206包括相互嚙合的主動齒輪2062與從動齒輪2064，主動齒輪2062與驅動主動齒輪2062轉動的頭部驅動電機2060通過基座200支架安裝在基座200上，從動齒輪2064也安裝在基座200支架上，頭部驅動電機2060驅動主動齒輪2062旋轉從而帶動從動齒輪2064及固定在從動齒輪2064上的裝置旋轉。一種較佳的實施方式中，從動齒輪2064的旋轉軸為基座200的中心線。托盤支架202固定于傳動齒輪組206的從動齒輪2064，并通過從動齒輪2064與基座200轉動連接，具體的，托盤支架202設有多個固定孔用于固定安裝功能器件204，為了保證托盤支架202具有足夠的強度承載各功能器件204，托盤支架202采用強度高的金屬材料或碳素纖維材料制作，同時對托盤支架202做鏤空設計，以減小托盤支架202的重量，從而減小旋轉的負載。一種較佳的實施方式中，托盤支架202的中心軸與從動齒輪2064的旋轉軸固定，以使托盤支架202與從動齒輪2064的轉動形式相同。功能器件204固定于托盤支架202上，傳動齒輪組206的主動齒輪2062轉動連接基座200并驅動托盤支架202及功能器件204相對基座200轉動，磁性裝置2002、萬向滾輪2004等器件連接基座200且相對球體1靜止，即僅使需要相對球體1轉動以實現人機交互功能的功能器件204旋轉，其他器件不旋轉，機器人頭部2轉動的負載小，電量消耗小，增強了球形機器人的續航能力，并且降低了頭部2的轉動延遲，轉動效率較高，球形機器人智能化較高，用戶體驗好，滿足家庭機器人的使用要求。

本實施例中，機器人頭部2還包括與基座200轉動連接的上蓋208，上蓋208固定連接托盤支架202，上蓋208與基座200形成封閉的殼體并容納托盤支架202、功能器件204及傳動齒輪組206，以保護頭部2內的各機構和器件，使球形機器人具有一定的防風、防水、防塵能力，提高了球形機器人的環境適應能力。進一步的，上蓋208與托盤支架202固定連接，從而能夠與托盤支架202一起相對基座200旋轉，同時，上蓋208上開設有透明的視窗口，用于配合頭部2內的功能器件204進行人機交流，上蓋208與功能器件204一同相對基座200旋轉，即上蓋208與功能器件204始終保持相對靜止，上蓋208不影響功能器件204的正常工作。

請參閱圖5，圖5為本發明實施例提供的托盤支架與上蓋的連接處截面圖，如圖所示，托盤支架202設有定位凹槽2022，上蓋208對應定位凹槽2022設有定位凸起2082，定位凹槽2022與定位凸起2082配合以固定連接托盤支架202和上蓋208。進一步的，定位凸起2082與定位凹槽2022過盈配合，用于降低托盤支架202帶動上蓋208轉動時，上蓋208的轉動相對托盤支架202轉動的延遲，提高上蓋208轉動的反應速度。

本實施例中，定位凹槽2022的截面為矩形，以降低托盤支架202帶動上蓋208轉動時，上蓋208的轉動相對托盤支架202轉動的延遲。進一步的，上蓋208為聚氨酯發泡材料，聚氨酯(polyurethane，pu)重量輕，有利于減小頭部2整體的重量，并且塑料材料價格低廉，以加工成型，降低了生產成本。一種較佳的實施方式中，托盤支架202與上蓋208在定位凸起2082與定位凹槽2022處通過螺釘連接固定，定位凸起2082內設有連接孔，并且連接孔內設有熱熔螺母2024，熱熔螺母2024與塑料材料的上蓋208通過加熱后牢固的連接在一起，相比將連接孔制作成螺紋孔，熱熔螺母2024不易因?yàn)槎啻尾鹧b螺釘而傷害塑料材料的上蓋208。

本實施例中，上蓋208與基座200通過止口連接，止口設計可以緊密連接上蓋208與基座200，提高上蓋208與基座200形成的頭部2殼體的封閉效果，更好的防風、防水、防塵，利于球形機器人應用于不同的工作環境中，同時又不影響上蓋208與基座200的相對轉動。結合圖6，圖6為本發明實施例提供的上蓋與基座的止口連接處截面示意圖，在止口連接處，凸止口2088與凹止口2008之間設有聚四氟乙烯層2000，聚四氟乙烯(polytetrafluoroethylene，ptfe)，一般稱作“不粘涂層”或“易清潔物料，具有抗酸抗堿、抗各種有機溶劑的特點，幾乎不溶于所有的溶劑。同時，聚四氟乙烯具有耐高溫的特點，它的摩擦系數極低，可作潤滑作用。本實施例中，聚四氟乙烯層2000用于減小止口連接處上蓋208與基座200之間相對轉動的摩擦力，使上蓋208與基座200能夠更靈活的相對轉動。

本實施例中，機器人頭部2還包括供電器件和導電滑環210，供電器件固定于基座200內，用于向頭部2內的電機和功能器件204供電，導電滑環210位于從動齒輪2064的轉動軸上，并電連接供電器件與功能器件204，具體的，從動齒輪2064的中心軸位置設有通孔，用于安裝導電滑環210，導電滑環210避免托盤支架202上的功能器件204相對基座200旋轉時，連接供電器件與連接功能器件204的導線纏繞打結。

本實施例中，基座200使用聚氨酯發泡材料和塑料材料的組合，一種較佳的實施方式中，塑料材料采用聚碳酸酯(polycarbonate，pc)。具體的，基座200用于連接傳動齒輪組206等器件的部分使用聚碳酸酯材料，其他部分使用聚氨酯發泡材料，既保證了連接的牢固性，又能減輕機器人頭部1重量。

本實施例中，功能器件204包括攝像頭、激光雷達等，用于探測工作環境、拍攝照片等功能，使球形機器人能夠?qū)崿F(xiàn)更多的人機交流功能及球形機器人對環境的適應功能。

基座200與托盤支架202轉動連接，功能器件204固定于托盤支架202上并通過頭部2內置的傳動齒輪組206驅動托盤支架202相對基座200旋轉，磁性裝置2002、萬向滾輪2004等器件連接基座200且相對球體1靜止，即僅使需要相對球體1轉動以實現人機交互功能的功能器件204旋轉，其他器件不旋轉，機器人頭部2轉動的負載小，電量消耗小，增強了球形機器人的續航能力，并且降低了頭部2的轉動延遲，轉動效率較高，球形機器人智能化較高，用戶體驗好，滿足家庭機器人的使用要求。

請參閱圖7，本發明的實施例還提供一種球形機器人，球形機器人包括球體1和以上所述的頭部2，頭部2與球體1磁性連接，球體1內承載行走驅動組件、頭部驅動組件、電源等，行走驅動組件用于驅動球體1旋轉，依靠球體1外表面與地面的摩擦力驅使球形機器人行走，頭部驅動組件磁性連接頭部2，用于控制頭部2吸附在球體1外表面運動。在球體1處于靜止?fàn)顟B(tài)時，球體1內的頭部驅動組件控制頭部2移動到球體1表面的任意位置，即頭部2可以以球體1表面為軌跡在xyz方向移動，同時，機器人頭部2內的功能器件204以頭部2的中心軸為軸線自主旋轉，從而改變頭部2內置的功能器件204的工作狀態，例如通過改變頭部2的位置改變頭部2內置的攝像頭的拍攝角度等，提高了球形機器人的智能化。
