本發明涉及鎖具技術領域，特別地，涉及一種多功能鎖。

背景技術：

鎖具是指起封閉作用的器具，鎖的主要功能就是起防盜作用，但是，現有市場上的鎖具功能比較單一，防盜效果較差，從而大大降低了用戶的使用體驗效果。

技術實現要素：

本發明目的在于提供一種多功能鎖，以解決現有技術中鎖具功能比較單一，防盜效果較差的技術問題。

為實現上述目的，本發明提供一種多功能鎖，包括：前面板和后面板，所述前面板上設置有前攝像頭、前顯示屏、門鈴、前把手、鎖頭和前充電接口，所述前攝像頭與前顯示屏電連接；所述后面板上設置有后攝像頭、后顯示屏、后把手、擰手和后充電接口，所述后攝像頭與所述后顯示屏電連接，所述后面板一側設置有斜舌、方舌和呆舌，所述后面板另一側設置有拉手，所述前把手與所述后把手通過方軸相連接。

進一步地，所述前攝像頭至少設置一個。

進一步地，所述后攝像頭至少設置一個。

進一步地，所述后顯示屏上設置有溫度監控裝置。

進一步地，所述前充電接口和所述后充電接口分別為前電池充電接口和后電池充電接口。

進一步地，所述前把手和所述后把手上分別設置有紫外線殺滅細菌裝置。

進一步地，所述前把手上設置有與所述后顯示屏相連接的第一充電接口、第一數碼攝像頭和第一指紋識別器。

進一步地，所述后把手上設置有與所述后顯示屏相連接的第二充電接口、第二數碼攝像頭和第二指紋識別器。

進一步地，所述前把手和所述后把手上分別設置有電子屏幕。

進一步地，所述前面板和所述后面板上分別設置有外置攝像頭。

本發明具有以下有益效果：本發明的一種多功能鎖，該結構通過在鎖的前面板和后面板上安裝電子顯示器屏幕、多組數碼攝像頭，在前顯示屏上可設置顯示姓氏、地址、門牌號碼或中英文數字混合號碼，在后顯示屏上顯示日期、時間和室內溫度及照片，同時還增設文字，更改修復功能，前數碼攝像頭將抓拍人員照片及視頻連接到液晶電子顯示器屏幕上，并通過wifi和藍牙將照片發送到主人手機上，鎖頭采用二合一雙重防盜設置，在增強了防盜功能的同時增強了用戶體驗效果。

附圖說明

下面將參照圖，對本發明作進一步詳細的說明。構成本申請的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明的優選實施例的后面板立體圖；

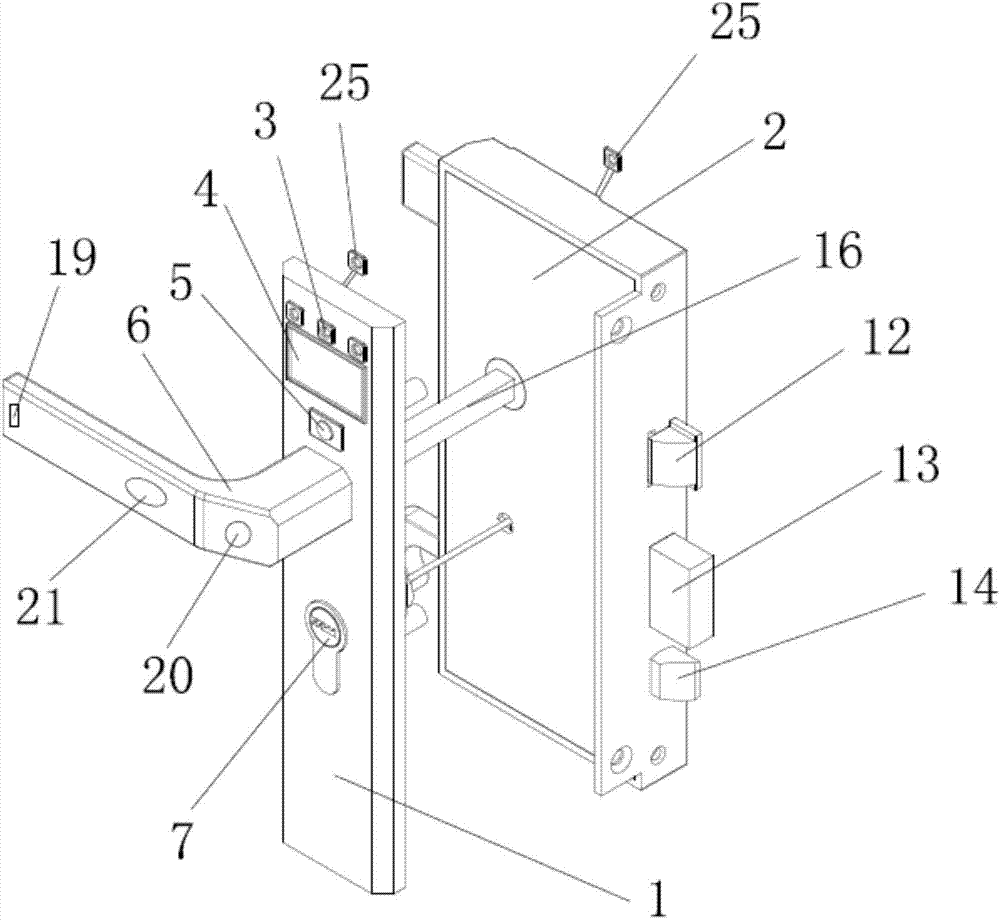

圖2是本發明的優選實施例的前面板立體圖。

附圖標記說明：1、前面板；2、后面板；3、前攝像頭；4、前顯示屏；5、門鈴；6、前把手；7、鎖頭；8、后攝像頭；9、后顯示屏；10、后把手；11、擰手；12、斜舌；13、方舌；14、呆舌；15、拉手；16、方軸；17、后充電接口；18、前充電接口；19、第一充電接口；20、第一數碼攝像頭；21、第一指紋識別器；22、第二充電接口；23、第二數碼攝像頭；24、第二指紋識別器；25、外置攝像頭。

具體實施方式

以下結合附圖對本發明的實施例進行詳細說明。

請參閱圖1和圖2，本發明的優選實施例提供了一種多功能鎖，包括：前面板1和后面板2，所述前面板1上設置有前攝像頭3、前顯示屏4、門鈴5、前把手6、鎖頭7和前充電接口18(可根據客戶需要增加天地鎖勾和門鎖扣殼)，所述前攝像頭3與前顯示屏4電連接；所述后面板2上設置有后攝像頭8、后顯示屏9、后把手10、擰手11和后充電接口17，所述后攝像頭8與所述后顯示屏9電連接，所述后面板2一側設置有斜舌12、方舌13和呆舌14，所述后面板2另一側設置有拉手15，所述前把手6與所述后把手10通過方軸16相連接。該結構通過在鎖的前面板1和后面板2上安裝電子顯示器屏幕、多組數碼攝像頭，在前顯示屏4上可設置顯示姓氏、地址、門牌號碼或中英文數字混合號碼，在后顯示屏9上顯示日期、時間和室內溫度及照片，同時還增設文字，更改修復功能及usb接口，前數碼攝像頭將抓拍人員照片及視頻連接到液晶電子顯示器屏幕上，數碼攝像頭將來訪人員容貌和身份特征都顯示在屏上，并記錄在sd卡內，再通過wifi模塊和藍牙將來訪者的照片(視頻)實時發送到主人手機上，從而識別來訪者身份，還增設usb接口及將資料儲存記錄，在把手柄上分別設置紫外線殺滅細菌裝置，鎖頭7采用二合一雙重防盜設置，第一級用鎖匙開啟防盜鎖頭，旋至第二級安裝在鎖頭上的電子芯片與鎖匙嵌入的無源電子芯片碼相匹配合，才能通過控制電源電路來實施開啟和關閉電源，還設置有獨立保險門閂采用電機連接指紋識別芯片和密碼芯片控制電路同步開關，在增強了防盜功能的同時增強了用戶體驗效果。

在前面板1和后面板2金屬構件上設置多個電池充電接口；在鎖的前面板1上設置紅外線自動感應門鈴和手動按鈕門鈴，后面板2設置緊急救助按鈕；采用二合一雙重防盜設置，第一級用鎖匙開啟防盜鎖頭，第二級該結構采用指紋鎖和密碼鎖構成的串聯電路，通過設置開鎖密號碼相匹配，這時門鎖才能開啟，同樣指紋識別器與開鎖密碼號相匹配時門鎖可以開啟。

優選地，所述前攝像頭3至少設置一個，通過設置多組攝像頭將抓拍人員照片及視頻連接到前液晶電子顯示器屏幕上。

優選地，所述后攝像頭8至少設置一個，通過設置多組攝像頭將監控室內的照片及視頻連接到后液晶電子顯示器屏幕上。

優選地，所述后顯示屏9上設置有溫度監控裝置，把室內溫度顯示在后液晶電子顯示器屏幕上。

優選地，所述前充電接口18和所述后充電接口17分別為前電池充電接口和后電池充電接口，為鎖具充電。

優選地，所述前把手6和所述后把手10上分別設置有紫外線殺滅細菌裝置，具有殺菌的功能。

優選地，所述前把手6上設置有與所述后顯示屏9相連接的第一充電接口19、第一數碼攝像頭20和第一指紋識別器21，將抓拍攝來訪者的照片視頻，實時傳送到手機上，在前把手6上補充增加第一充電接口19、第一攝像頭20、第一指紋識別儀21等組成三合一執手，也可以各自單獨使用。

優選地，所述后把手10上設置有與所述后顯示屏9相連接的第二充電接口22、第二數碼攝像頭23和第二指紋識別器24，將抓拍攝來訪者的照片視頻，實時傳送到手機上，在后把手10上補充增加第二充電接口22、第二攝像頭23、第二指紋識別儀24等組成三合一執手，也可以各自單獨使用。

優選地，所述前把手6和所述后把手10上分別設置有電子屏幕。在未來發展中，部分室內使用產品中(面板和鎖頭取消，可降低材料成本)，只在把手上設置上述組件，同樣達到安全要求，(手機開鎖、指紋識別儀，d卡等；充電接口解決電池無電時開門)。

優選地，所述前面板1和所述后面板2上分別設置有外置攝像頭25，該攝像頭為旋轉大角度擺動攝像頭。

從以上的描述中，可以看出，本發明上述的實施例實現了如下技術效果：市場上所賣的為室內插芯鎖，這種結構的鎖具為室內指紋插芯鎖，室內和室外都可使用指紋鎖插芯鎖。該結構通過在鎖的前面板1和后面板2上安裝電子顯示器屏幕、多組數碼攝像頭，在前顯示屏4上可設置顯示姓氏、地址、門牌號碼或中英文數字混合號碼，在后顯示屏9上顯示日期、時間和室內溫度及照片，同時還增設文字，更改修復功能，前數碼攝像頭將抓拍人員照片及視頻連接到液晶電子顯示器屏幕上，并通過wifi和藍牙將照片發送到主人手機上，鎖頭7采用二合一雙重防盜設置，在增強了防盜功能的同時增強了用戶體驗效果。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明；對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
