本實用新型涉及一種繪畫紙張裁剪工具，屬于美術工具技術領域。

背景技術：

現有技術中，繪畫者將完成的繪畫作品裁剪時多使用裁紙刀進行裁剪，但由于裁紙刀尺寸有限，很多情況下對于尺寸較大的畫作無法用裁紙刀進行裁剪。

技術實現要素：

為了克服上述現有技術存在的不足，本實用新型提供了一種繪畫紙張裁剪工具，適用于各種尺寸的紙張裁剪，使用靈活，裁剪整齊，操作輕便，制作簡單，制作成本低廉，易損件能更換使用。

本實用新型解決其技術問題所采用的技術方案是：一種繪畫紙張裁剪工具，包括塊體、美工刀刀片、限位柱、導向輪、滑塊、拉簧和滾軸，塊體為一實心矩形體，塊體底部通過滾軸嵌入有一排數個導向輪，塊體前端設有一對傾斜的L型卡槽，所述的美工刀刀片限位于兩L型卡槽內，所述的塊體前端兩L型卡槽內開有與L型卡槽斜度相同的滑槽，所述的滑槽頂端從塊體頂部伸出，所述的滑槽內設有拉簧和滑塊，拉簧底端固定在滑槽底部，拉簧底端固定在滑塊底部，所述的滑塊頂端設有限位柱，所述限位柱固定在美工刀刀片頂端孔內。

本實用新型的有益效果是：解決了現有尺寸較大繪畫作品裁剪過程復雜和精度差的問題，適用于各種尺寸的繪畫紙張裁剪，設有導向輪，確保裁剪的紙張筆直整齊，操作過程簡單方便，采用美工刀刀片進行裁剪，美工刀刀片能掰折后繼續使用，提高使用壽命，且可更換使用，制作簡單，制作成本低廉。

附圖說明

下面結合附圖和具體實施方式對本實用新型進一步說明。

圖1為本實用新型安裝美工刀后的主視圖。

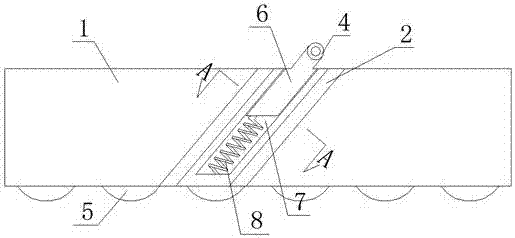

圖2為本實用新型的主視圖。

圖3為本實用新型的主剖視圖。

圖4為本實用新型的側視圖。

圖5為本實用新型的A-A剖視圖。

圖中標號：

1、塊體，2、L型卡槽，3、美工刀刀片，4、限位柱，5、導向輪，6、滑塊，7、滑槽，8、拉簧，9、滾軸。

具體實施方式

如圖1-5所示，一種繪畫紙張裁剪工具，包括塊體1、美工刀刀片3、限位柱4、導向輪5、滑塊6、拉簧8和滾軸9，塊體1為一實心矩形體，塊體1底部通過滾軸9嵌入有一排數個導向輪5，塊體1前端設有一對傾斜的L型卡槽2，所述的美工刀刀片3限位于兩L型卡槽2內，所述的塊體1前端兩L型卡槽2內開有與L型卡槽2斜度相同的滑槽7，所述的滑槽7頂端從塊體1頂部伸出，所述的滑槽7內設有拉簧8和滑塊6，拉簧8底端固定在滑槽7底部，拉簧8底端固定在滑塊6底部，所述的滑塊6頂端設有限位柱4，所述限位柱4固定在美工刀刀片3頂端孔內。

使用時，將滑塊6從滑槽7內向上拉出，將美工刀刀片3插入兩L型卡槽2內，將滑塊6端部限位柱4插入美工刀刀片3頂端孔內，將塊體1底部設有一排數個能轉動的導向輪5壓在需要裁剪的繪畫紙張上，美工刀刀片3刀頭在拉簧8的作用下向下滑動，插入紙張，在數個導向輪5的作用下，整個塊體1只能做直線運動，即美工刀刀片3將紙張筆直的裁剪開。

使用時，還可以配合直尺使用，塊體1和直尺配合，導向輪5滑動靈活，使用效果更好。
