本技術涉及鋁合金鑄件加工，具體為一種鋁合金鑄件精加工裝置。

背景技術：

1、精加工工藝是鋁合金鑄件后處理的關鍵生產環節，通過對鑄件進行精加工，不僅是對于模具不能成型局限部分的一種彌補工藝，而且還是提升鑄件產品的尺寸精度的必要選擇。

2、公開(公布)號為cn215510054u的中國專利公開了一種鋁合金鑄件精加工用定位工裝，屬于鋁合金鑄件加工技術領域。該一種鋁合金鑄件精加工用定位工裝，包括基座和固定組件。所述基座包括臺體，所述固定組件包括盒體、第一塊體、第二塊體和夾具，所述盒體固定于所述臺體頂部，所述盒體一側為開口設置，所述盒體內部分別設置有螺桿和定位桿，所述第二塊體滑動設置于所述第一塊體一側，所述夾具設置于所述第二塊體底部，通過設置的夾具方便對加工鑄件進行安裝固定，通過設置的第一塊體和第二塊體方便對鑄件的位置進行調整，便于精確定位鑄件對接位置，提高鋁合金鑄件安裝精度，從而有效提高鋁合金鑄件加工裝配精度。

3、上述專利中涉及的鋁合金鑄件加工用定位工裝在實際使用過程中還存在一些較為明顯的不足之處，該裝置僅僅能夠?qū)︿X合金鑄件起到穩定定位的作用，但是在精加工過程中需要對鋁合金鑄件進行角度調節，在每次調節的時候都需要對其進行再次裝夾，導致使用極為不便，因此我們需要提出一種鋁合金鑄件精加工裝置。

技術實現思路

1、本實用新型的目的在于提供一種鋁合金鑄件精加工裝置，具備可在對鋁合金鑄件精加工過程中對其進行定位，并且在定位狀態時可對其加工角度進行調節的優點，以解決上述背景技術中提出的問題。

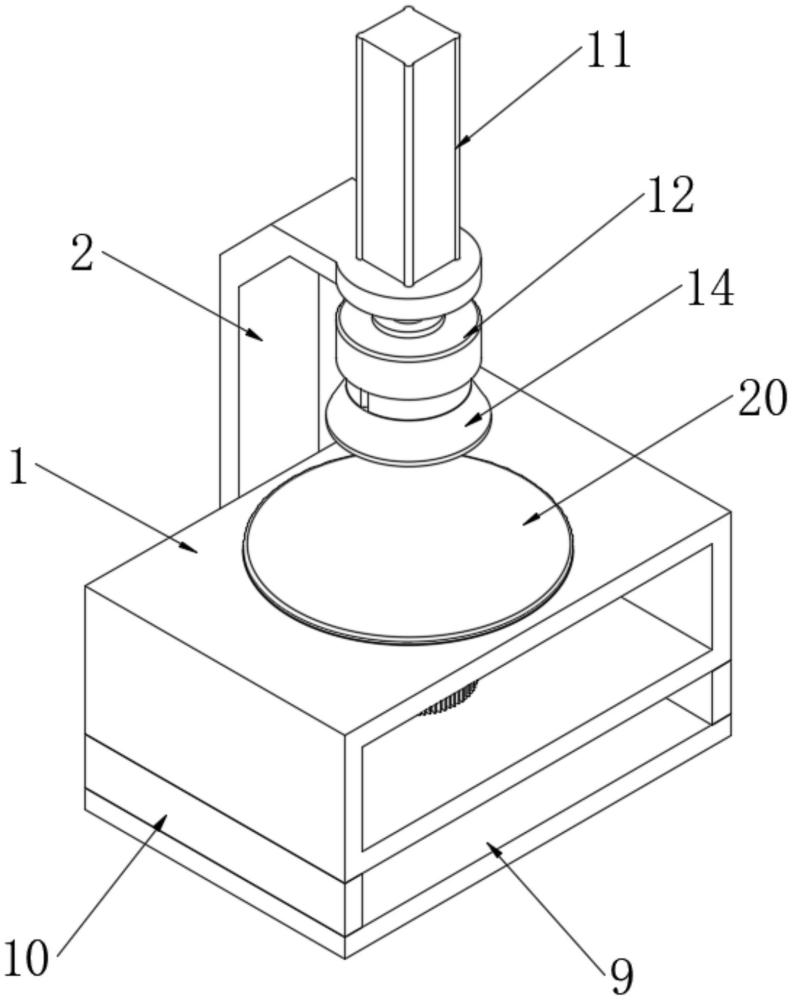

2、為實現上述目的，本實用新型提供一種鋁合金鑄件精加工裝置，包括支撐殼，所述支撐殼的背面固定安裝有支撐架，所述支撐架上安裝有下壓定位組件，所述支撐殼的頂部開設有固定槽，所述固定槽的內腔通過轉動組件轉動連接有承接板，所述承接板的底部固定連接有支撐柱，所述支撐柱的底端與支撐架的內壁轉動連接，所述支撐架的內腔安裝有用于帶動承接板轉動以對鋁合金鑄件的精加工角度進行調節的驅動組件。

3、優選的，所述驅動組件包括設于支撐殼底部的驅動電機，所述驅動電機的輸出軸貫穿支撐殼并延伸至支撐殼的內腔，所述驅動電機的輸出軸固定安裝有驅動齒輪，所述支撐柱的表面固定安裝有與驅動齒輪相嚙合的齒圈，所述支撐殼的底部安裝有用于對驅動電機起到支撐作用的支撐組件。

4、優選的，所述支撐組件包括設于驅動電機下方的支撐板，所述支撐板頂部的兩側均固定安裝有側板，所述側板的頂部與支撐殼的底部固定連接，所述驅動電機的底部固定安裝于支撐板的頂部。

5、優選的，所述下壓定位組件包括固定安裝于支撐架頂部的升降氣缸，所述升降氣缸的伸縮端貫穿支撐架并延伸至支撐架的外部，所述升降氣缸的伸縮端轉動連接有連接殼，所述連接殼的內腔滑動連接有連接塊，所述連接塊的底部貫穿連接殼并延伸至連接殼的外部，所述連接塊的底部固定連接有定位塊，所述連接殼的內壁與連接塊的表面之間還設置有限位組件。

6、優選的，所述連接塊的頂部固定安裝有若干組壓縮彈簧，所述壓縮彈簧的頂端與連接殼的內壁固定連接。

7、優選的，所述限位組件包括固定安裝于連接殼內腔兩側的限位桿，所述連接塊的表面開設有與限位桿相適配的限位槽，所述限位槽的內壁與限位桿的表面滑動連接。

8、優選的，所述轉動組件包括固定安裝于承接板表面的轉動圈，所述固定槽的內壁開設有與轉動圈相適配的轉動槽，所述轉動圈的表面與轉動槽的內壁滑動連接。

9、優選的，所述承接板與定位塊之間設置有兩組防滑墊，其中一組所述防滑墊安裝于所述定位塊的底部，另一組所述防滑墊安裝于所述承接板的頂部。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過下壓定位組件的設置，可以將需要精加工的鋁合金鑄件壓緊固定在承接板的表面，以防止在精加工的過程中鋁合金鑄件出現移動，并且本裝置在承接板的底部安裝了驅動組件，可以帶動承接板轉動，以在對鋁合金鑄件進行精加工的過程中對其加工角度進行調節，通過本裝置的設置，可以在定位加工過程中對鋁合金鑄件進行角度調節，不需要二次裝夾。

技術特征：

1.一種鋁合金鑄件精加工裝置，包括支撐殼，其特征在于：所述支撐殼的背面固定安裝有支撐架，所述支撐架上安裝有下壓定位組件，所述支撐殼的頂部開設有固定槽，所述固定槽的內腔通過轉動組件轉動連接有承接板，所述承接板的底部固定連接有支撐柱，所述支撐柱的底端與支撐架的內壁轉動連接，所述支撐架的內腔安裝有用于帶動承接板轉動以對鋁合金鑄件的精加工角度進行調節的驅動組件。

2.根據權利要求1所述的一種鋁合金鑄件精加工裝置，其特征在于：所述驅動組件包括設于支撐殼底部的驅動電機，所述驅動電機的輸出軸貫穿支撐殼并延伸至支撐殼的內腔，所述驅動電機的輸出軸固定安裝有驅動齒輪，所述支撐柱的表面固定安裝有與驅動齒輪相嚙合的齒圈，所述支撐殼的底部安裝有用于對驅動電機起到支撐作用的支撐組件。

3.根據權利要求2所述的一種鋁合金鑄件精加工裝置，其特征在于：所述支撐組件包括設于驅動電機下方的支撐板，所述支撐板頂部的兩側均固定安裝有側板，所述側板的頂部與支撐殼的底部固定連接，所述驅動電機的底部固定安裝于支撐板的頂部。

4.根據權利要求1所述的一種鋁合金鑄件精加工裝置，其特征在于：所述下壓定位組件包括固定安裝于支撐架頂部的升降氣缸，所述升降氣缸的伸縮端貫穿支撐架并延伸至支撐架的外部，所述升降氣缸的伸縮端轉動連接有連接殼，所述連接殼的內腔滑動連接有連接塊，所述連接塊的底部貫穿連接殼并延伸至連接殼的外部，所述連接塊的底部固定連接有定位塊，所述連接殼的內壁與連接塊的表面之間還設置有限位組件。

5.根據權利要求4所述的一種鋁合金鑄件精加工裝置，其特征在于：所述連接塊的頂部固定安裝有若干組壓縮彈簧，所述壓縮彈簧的頂端與連接殼的內壁固定連接。

6.根據權利要求4所述的一種鋁合金鑄件精加工裝置，其特征在于：所述限位組件包括固定安裝于連接殼內腔兩側的限位桿，所述連接塊的表面開設有與限位桿相適配的限位槽，所述限位槽的內壁與限位桿的表面滑動連接。

7.根據權利要求1所述的一種鋁合金鑄件精加工裝置，其特征在于：所述轉動組件包括固定安裝于承接板表面的轉動圈，所述固定槽的內壁開設有與轉動圈相適配的轉動槽，所述轉動圈的表面與轉動槽的內壁滑動連接。

8.根據權利要求4所述的一種鋁合金鑄件精加工裝置，其特征在于：所述承接板與定位塊之間設置有兩組防滑墊，其中一組所述防滑墊安裝于所述定位塊的底部，另一組所述防滑墊安裝于所述承接板的頂部。

技術總結
本技術公開了一種鋁合金鑄件精加工裝置，包括支撐殼，支撐殼的背面固定安裝有支撐架，支撐架上安裝有下壓定位組件，支撐殼的頂部開設有固定槽，固定槽的內腔通過轉動組件轉動連接有承接板，承接板的底部固定連接有支撐柱，支撐柱的底端與支撐架的內壁轉動連接，支撐架的內腔安裝有用于帶動承接板轉動以對鋁合金鑄件的精加工角度進行調節的驅動組件。本技術通過下壓定位組件的設置，可以將需要精加工的鋁合金鑄件壓緊固定在承接板的表面，防止鋁合金鑄件出現移動，在承接板的底部安裝了驅動組件，可以帶動承接板轉動，可對其加工角度進行調節，還可以在定位加工過程中對鋁合金鑄件進行角度調節，不需要二次裝夾。

技術研發人員：朱湖廣,陳帥
受保護的技術使用者：浙江科盟工貿有限公司
技術研發日：20231225
技術公布日：2025/4/24
