本技術屬于電子設備輔助工具，具體涉及一種轉軸式助拔鎖緊一體機構。

背景技術：

1、通信設備越來越向大容量、高密度發展，特別是插卡式核心高端機架設備更是如此。板卡上的接插件數量越來越多、各接插件的插針也越來越密。從而使插拔板卡需要的力量越來越大；同時，可靠性要求也越來越高。作為插拔板卡或模塊的關鍵機構，助拔器需要滿足重負荷背景下的結構強度、可靠性以及操作方便性。

2、現有技術中國專利號為：cn201720819572.1的一種轉動式板卡助拔器，包括與板卡把手相配合的開啟塊，所述開啟塊與轉動塊相連，所述轉動塊轉動后與所述開啟塊共同形成用于夾緊板卡把手的加持力，所述開啟塊通過轉軸與撬動把手相連。所述轉動塊設置有限位機構，用于保證轉動塊轉動后與所述開啟塊共同形成用于夾緊板卡把手的加持力時板卡把手不會被損壞壞。可知，該專利技術確實能夠輔助板卡從槽中取出，但是在安插板卡是還需要手動安裝。

3、此外，市面現有的板卡多采用cpci或vpx標準的助拔器進行對板卡在機箱內部的安裝固定，非標板卡產品機箱與通用助拔器安裝不匹配。因此，需要一種實現安裝和助拔板卡并且能夠適應多種機箱的板卡助拔鎖緊機構。

技術實現思路

1、本實用新型的目的在于提供一種轉軸式助拔鎖緊一體機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種轉軸式助拔鎖緊一體機構，包括：

3、手柄，以及與手柄相配合完成助拔鎖緊的手柄座；

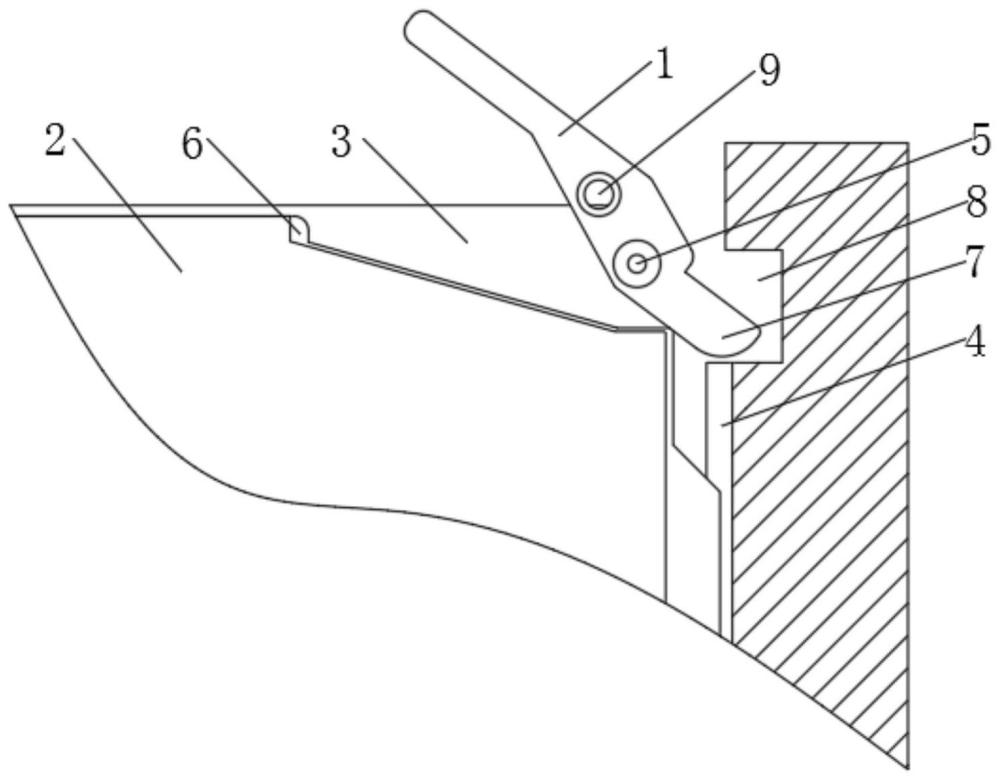

4、所述手柄與手柄座通過彈簧軸銷連接，所述手柄靠近彈簧軸銷處設置有鎖緊端，所述手柄座的下端靠近彈簧軸銷處設置有便于板卡安裝的板卡導向槽。

5、優選的，所述手柄座與板卡接觸的一側設置有卡槽。

6、優選的，所述手柄以及手柄座靠近彈簧軸銷處設置為弧形。

7、優選的，所述手柄設有便于手指發力的環扣。

8、優選的，手柄以及手柄座采用高強度合金材料。

9、本實用新型的技術效果和優點：

10、該種轉軸式助拔鎖緊一體機構，得益于手柄、手柄座、彈簧軸銷以及鎖緊端的設置，安裝板卡時，手柄受手的拉力，板卡受與手柄拉力方向相反的重力，使彈簧軸銷撐開，手柄處于打開狀態，板卡沿板卡導向槽軌道進入安裝位置。板卡完成安裝，松開手柄，彈簧軸銷扭轉力消失，此時手柄閉合，且手柄鎖緊端轉入機箱鎖緊槽，實現板卡的固定。手柄扭轉，彈簧軸銷受拉力撐開，手柄鎖緊端脫離機箱鎖緊槽，此時板卡失去固定，實現板卡的助拔功能。該轉軸式助拔鎖緊一體機構，結構簡單，方便攜帶，能夠完成板卡助拔和鎖緊的兩種功能。

技術特征：

1.一種轉軸式助拔鎖緊一體機構，其特征在于，包括：

2.根據權利要求1所述的一種轉軸式助拔鎖緊一體機構，其特征在于：所述手柄座(3)與板卡(2)接觸的一側設置有卡槽(6)。

3.根據權利要求1所述的一種轉軸式助拔鎖緊一體機構，其特征在于：所述手柄(1)以及手柄座(3)靠近彈簧軸銷(5)處設置為弧形。

4.根據權利要求3所述的一種轉軸式助拔鎖緊一體機構，其特征在于：所述手柄(1)設有便于手指發力的環扣(9)。

5.根據權利要求3所述的一種轉軸式助拔鎖緊一體機構，其特征在于：手柄(1)以及手柄座(3)采用高強度合金材料。

技術總結
本技術公開了一種轉軸式助拔鎖緊一體機構，本技術屬于電子設備輔助工具技術領域，包括：手柄，以及與手柄相配合完成助拔鎖緊的手柄座，所述手柄與手柄座通過彈簧軸銷連接，所述手柄靠近彈簧軸銷處設置有鎖緊端，所述手柄座的下端靠近彈簧軸銷處設置有便于板卡安裝的板卡導向槽，所述手柄座與板卡接觸的一側設置有卡槽。該轉軸式助拔鎖緊一體機構，結構簡單，方便攜帶，能夠完成板卡助拔和鎖緊的兩種功能。

技術研發人員：文冰
受保護的技術使用者：南京中科上元科技有限公司
技術研發日：20231229
技術公布日：2025/3/20
