本技術屬于夾具設備，特別是一種具有彈性緩沖的復合壓合夾具。

背景技術：

1、多層復合軸承是由多個零部件組裝壓合組成的軸承，復合滾輪軸承是由軸向和徑向兩個滾輪軸承組裝而成的，減小軸承體積，簡化安裝結構，從而降低了制造成本。對多層復合軸承進行壓合處理的時候，需要使用復合壓合夾具夾持固定。

2、但是，現有的復合壓合夾具在對多層復合軸承進行夾持的時候，其多為一次性硬性接觸和擠壓夾持，不利于對多層復合軸承進行緩沖保護和逐級擠壓，易造成零部件的損壞，降低產品質量。

技術實現思路

1、有鑒于此，本實用新型提供了一種可緩沖防護的具有彈性緩沖的復合壓合夾具，以滿足工業需求。

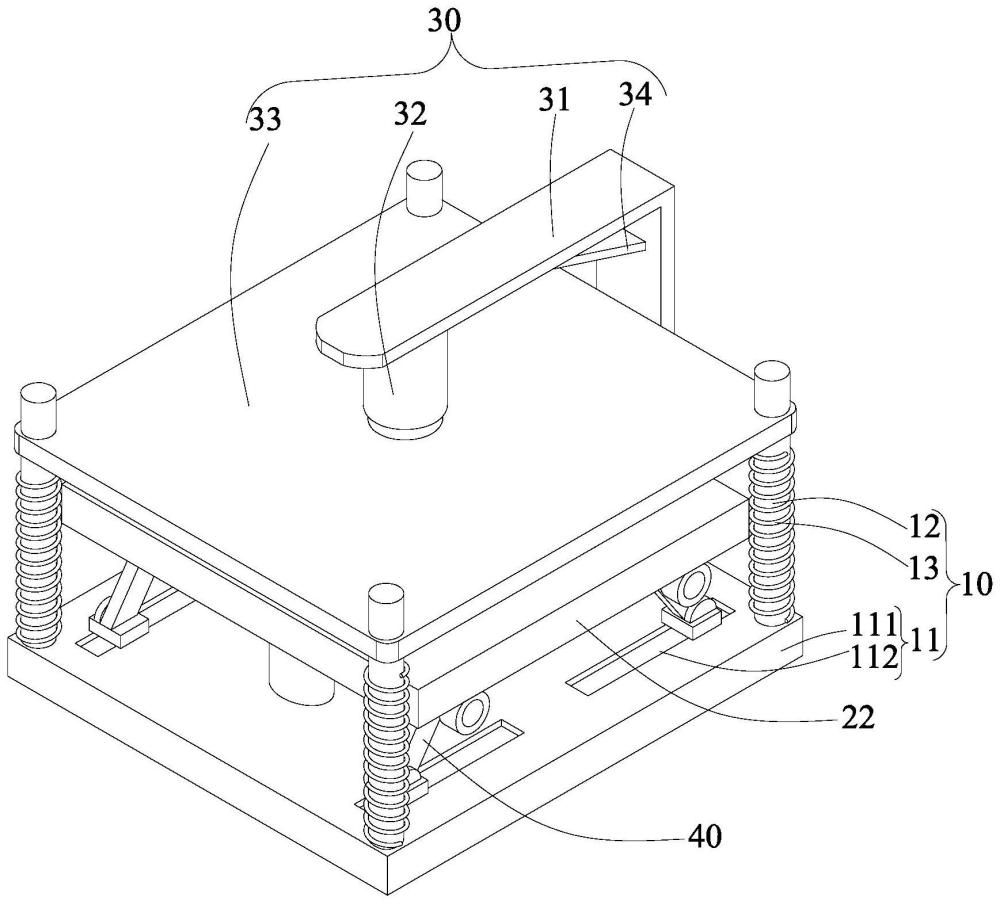

2、一種具有彈性緩沖的復合壓合夾具包括一個底座單元，一個設置在所述底座單元上且用于放置于工件的夾具單元，以及一個設置在所述底座單元與所述夾具單元之間的支撐滑動組件。所述底座單元包括一個底座，多個設置在所述底座上的引導桿，以及多個設置在所述引導桿上的第一彈簧。所述夾具單元包括一個設置在所述底座上的伸縮桿，一個設置在所述伸縮桿一端端頭上的載板，一個設置在所述伸縮桿上的第二彈簧，以及一個設置在所述載板上的置物槽。所述支撐滑動組件包括一個固定設置在所述底座上的支撐架，一個設置在所述支撐架上的液壓桿，一個設置在所述液壓桿上的壓板。所述壓板與所述載板相互對應，所述壓板與所述引導桿活動連接，且所述壓板與所述第一彈簧抵接。

3、進一步地，所述具有彈性緩沖的復合壓合夾具還包括一個設置在所述底座單元與所述夾具單元之間的輔助引導單元。

4、進一步地，所述輔助引導單元包括多個轉動連接于所述載板一側的轉軸，多個分別設置在所述轉軸自由端頭的滑塊，并且每個所述轉軸皆傾斜設置。

5、進一步地，所述底座包括一個底座主體，多個設置在所述底座主體上的引導槽，每個所述滑塊皆容置于一個所述引導槽內。

6、進一步地，所述底座還包括兩個設置在所述底座主體上的限位塊。

7、進一步地，所述支撐架的外輪廓成l字型，所述支撐架的彎折處設置加強桿。

8、進一步地，所述壓板包括一個壓板主體，多個設置在所述壓板主體上的引導孔，所述引導桿插設于所述引導孔內。

9、與現有技術相比，本實用新型提供的具有彈性緩沖的復合壓合夾具通過所述夾具單元支撐多層復合軸承，所述支撐滑動組件對多層復合軸承壓合。其中在多層復合軸承裝配之后，多層復合軸承放置在載板上的置物槽內部，通過支撐滑動組件中的支撐架下表面的液壓桿驅動壓板縱向下壓，壓板與多層復合軸承的上表面接觸之后，多層復合軸承會縱向下壓載板，載板底部的伸縮桿縮短，第二彈簧在彈性限度內發生彈性形變，多層復合軸與載板之間在加工過程中為柔性接觸，具有很好的緩沖防護效果，為逐級擠壓，提高產品質量。

技術特征：

1.一種具有彈性緩沖的復合壓合夾具，其特征在于：所述具有彈性緩沖的復合壓合夾具包括一個底座單元，一個設置在所述底座單元上且用于放置于工件的夾具單元，以及一個設置在所述底座單元與所述夾具單元之間的支撐滑動組件，所述底座單元包括一個底座，多個設置在所述底座上的引導桿，以及多個設置在所述引導桿上的第一彈簧，所述夾具單元包括一個設置在所述底座上的伸縮桿，一個設置在所述伸縮桿一端端頭上的載板，一個設置在所述伸縮桿上的第二彈簧，以及一個設置在所述載板上的置物槽，所述支撐滑動組件包括一個固定設置在所述底座上的支撐架，一個設置在所述支撐架上的液壓桿，一個設置在所述液壓桿上的壓板，所述壓板與所述載板相互對應，所述壓板與所述引導桿活動連接，且所述壓板與所述第一彈簧抵接。

2.如權利要求1所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述具有彈性緩沖的復合壓合夾具還包括一個設置在所述底座單元與所述夾具單元之間的輔助引導單元。

3.如權利要求2所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述輔助引導單元包括多個轉動連接于所述載板一側的轉軸，多個分別設置在所述轉軸自由端頭的滑塊，并且每個所述轉軸皆傾斜設置。

4.如權利要求3所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述底座包括一個底座主體，多個設置在所述底座主體上的引導槽，每個所述滑塊皆容置于一個所述引導槽內。

5.如權利要求1所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述底座還包括兩個設置在所述底座主體上的限位塊。

6.如權利要求1所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述支撐架的外輪廓成l字型，所述支撐架的彎折處設置加強桿。

7.如權利要求1所述的具有彈性緩沖的復合壓合夾具，其特征在于：所述壓板包括一個壓板主體，多個設置在所述壓板主體上的引導孔，所述引導桿插設于所述引導孔內。

技術總結
一種具有彈性緩沖的復合壓合夾具包括底座單元，夾具單元，以及支撐滑動組件。所述底座單元包括底座，引導桿，以及第一彈簧。所述夾具單元包括伸縮桿，載板，第二彈簧，以及置物槽。所述支撐滑動組件包括支撐架，液壓桿，壓板。所述壓板與所述載板相互對應，所述壓板與所述引導桿活動連接，且所述壓板與所述第一彈簧抵接。該具有彈性緩沖的復合壓合夾具具有很好的緩沖防護效果，且逐級擠壓，提高產品質量。

技術研發人員：潘建峰,李超,錢浩
受保護的技術使用者：嘉善華盛滑動軸承股份有限公司
技術研發日：20240223
技術公布日：2025/4/24
