本技術涉及黑木耳采集，尤其涉及一種黑木耳采摘的裝置。

背景技術：

1、生長中的黑木耳子實體，顏色深褐，耳片邊緣內卷，有彈性，耳根扁寬。隨著耳芽逐漸長大，耳片顏色逐漸變淺，耳片舒展變軟，肉質肥厚，耳根收縮變細，而且子實體腹面(光面)開始產生白色粉末狀擔孢子，表明黑木耳子實體已經成熟，應及時采收。一般在雨后天晴或暫停人工噴水后，待木耳晾至半干(耳片已干，耳基尚潤)時采摘，最好是在耳片全干，晴天晨露未干時采摘。過干時，則應先噴水，讓耳片稍潤后再采摘，否則容易弄碎耳片，造成損失。目前在采摘木耳時，通常需要采摘人員用手將整朵木耳連同耳基一起捏住，稍微扭動一下，即可將木耳完整地采摘下來，通過人工對黑木耳進行長時間采摘時，不僅采摘效率低，而且容易使采摘人員的手臂產生疲勞。

2、現有技術中，專利(cn216058570u)提到一種黑木耳采摘裝置，其組成包括：套筒、支撐架和控制箱，套筒為空心柱形結構，且套筒的內壁與支撐架固定連接，兩個支撐架與滾動軸承的外環面固定連接，滾動軸承的內環面與轉軸的軸面固定連接，轉軸的頂部與圓盤底部的圓心垂直連接，圓盤的頂部圓心位置垂直連接有定位桿，甜筒的外壁上連接有控制箱；轉軸的軸面上固定連接有大齒輪，提高了采集效率。

3、但在上述的現有技術中，收集黑木耳時，需要人工將菌袋放入套筒的內部，十分麻煩。

技術實現思路

1、本實用新型的目的在于提供一種黑木耳采摘的裝置，解決了現有技術中，收集黑木耳時，需要人工將菌袋放入套筒的內部，十分麻煩的問題。

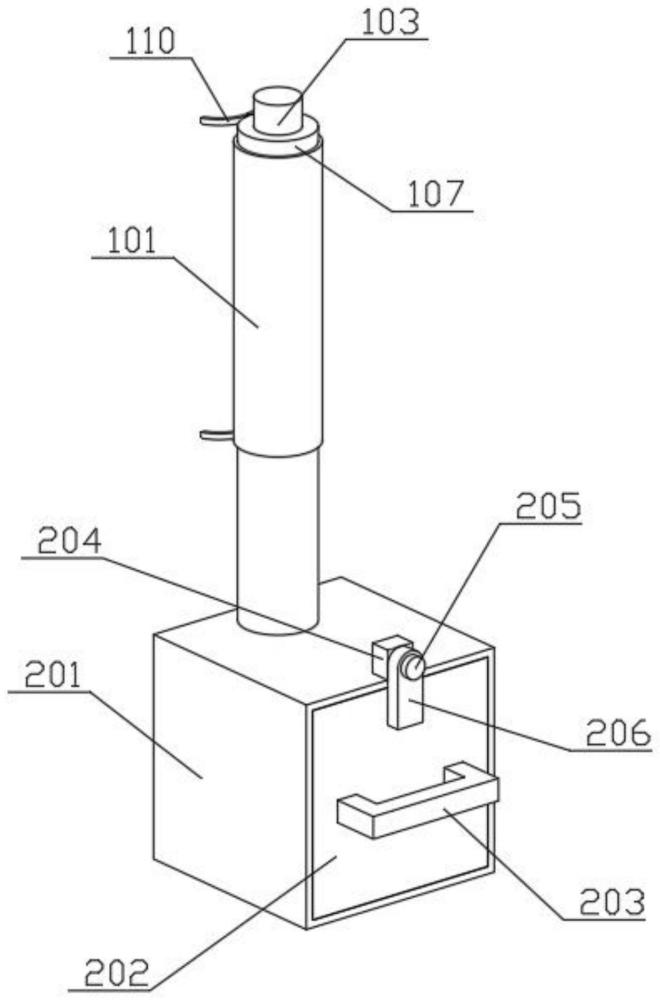

2、為實現上述目的，本實用新型提供了一種黑木耳采摘的裝置，包括圓管和采集機構，所述采集機構包括中心軸、電機、螺旋扇葉、切刀、連接管、連接塊和固定組件，所述圓管的表面均勻設置有若干圓孔，所述連接塊與所述圓管固定連接，并位于所述圓管的上方，所述連接管與所述圓管固定連接，并位于所述圓管的下方，所述電機與所述連接塊固定連接，并位于連接塊的上方，所述中心軸與所述電機的輸出端固定連接，并位于所述圓管和所述連接管的內部，所述切刀與所述中心軸固定連接，并位于所述圓管的內部，所述螺旋扇葉與所述中心軸固定連接，并位于所述連接管的內部，所述固定組件設置在所述圓管的兩側。

3、其中，所述固定組件包括兩個伸縮桿、兩個彈簧和兩個固定環，兩個所述伸縮桿分別與所述連接管和所述連接塊固定連接，并位于所述圓管的兩側，兩個所述固定環與兩個所述伸縮桿固定連接，并位于所述伸縮桿的一側，兩個所述彈簧套設在對應的所述伸縮桿的表面。

4、其中，所述切刀呈l形設置，且所述切刀的一側面與所述圓管的側壁接觸。

5、其中，所述黑木耳采摘的裝置還包括收集機構，所述收集機構包括殼體、收集盒、把手和封閉組件，所述殼體與所述連接管固定連接，并位于所述連接管的下方，所述收集盒與所述殼體滑動連接，并位于所述殼體的內部，所述把手與所述收集盒固定連接，并位于所述收集盒的一側，所述封閉組件設置在所述殼體的上方。

6、其中，所述封閉組件包括固定塊、卡塊和擋板，所述固定塊與所述殼體固定連接，并位于所述殼體的上方，所述卡塊與所述固定塊固定連接，并位于所述固定塊的一側，所述擋板的一端與所述卡塊轉動連接，并套設在所述卡塊的表面，所述擋板的另一端設置在所述收集盒的一側。

7、本實用新型的一種黑木耳采摘的裝置，所述圓管的表面均勻設置有若干圓孔，所述連接塊與所述圓管固定連接，并位于所述圓管的上方，所述連接管與所述圓管固定連接，并位于所述圓管的下方，所述電機與所述連接塊固定連接，并位于連接塊的上方，所述中心軸與所述電機的輸出端固定連接，并位于所述圓管和所述連接管的內部，所述切刀與所述中心軸固定連接，并位于所述圓管的內部，所述螺旋扇葉與所述中心軸固定連接，并位于所述連接管的內部，所述固定組件設置在所述圓管的兩側，將所述固定組件卡在菌袋的兩側，將所述圓管按在菌袋表面，使得黑木耳穿過所述圓孔，所述電機調動所述中心軸，所述中心軸帶動所述切刀，將黑木耳切下，所述螺旋扇葉轉動，將黑木耳帶動到所述連接管內，操作簡單，提高了本實用新型的實用性。

技術特征：

1.一種黑木耳采摘的裝置，包括圓管，其特征在于，

2.如權利要求1所述的黑木耳采摘的裝置，其特征在于，

3.如權利要求1所述的黑木耳采摘的裝置，其特征在于，

4.如權利要求1所述的黑木耳采摘的裝置，其特征在于，

5.如權利要求4所述的黑木耳采摘的裝置，其特征在于，

技術總結
本技術涉及黑木耳采集技術領域，具體涉及一種黑木耳采摘的裝置，包括圓管和采集機構，采集機構包括中心軸、電機、螺旋扇葉、切刀、連接管、連接塊和固定組件，圓管的表面均勻設置有若干圓孔，連接塊與圓管固定連接，并位于圓管的上方，連接管與圓管固定連接，并位于圓管的下方，電機與連接塊固定連接，并位于連接塊的上方，中心軸與電機的輸出端固定連接，并位于圓管和連接管的內部，切刀與中心軸固定連接，并位于圓管的內部，螺旋扇葉與中心軸固定連接，并位于連接管的內部，固定組件設置在圓管的兩側，通過上述結構的設置，解決了收集黑木耳時，需要人工將菌袋放入套筒的內部，十分麻煩的問題。

技術研發人員：馬書田,唐廷廷,張小燕
受保護的技術使用者：重慶市瓜瓜鼎黑木耳種植專業合作社
技術研發日：20240224
技術公布日：2025/4/24
