本申請涉及機械設備，特別是涉及內置軸類拆卸裝置。

背景技術：

1、在商用車輛的獨立懸架驅動橋中，內置半軸是一種常見的結構形式，其中半軸與其軸承內圈采用過盈配合，而軸承外圈與減速器殼體采用過盈配合。在臺架試驗或維修過程中，如果出現內部結構失效，通常需要將內置半軸拆解出來進行維修或更換。

2、相關技術中，常用的工具之一是拔軸器，包括液壓式和電動式。拔軸器通常包括螺桿、夾具、拉銷和連銷等部件。在拆卸軸時，首先將拉銷連接到軸的螺紋孔，然后通過連銷和內套連接，最后使用夾具夾住軸上的連接件，旋轉螺桿產生力將軸拔出。

3、然而，上述的拔軸器，普遍存在結構復雜、制造成本高，手動情況下在使用中需要較大的力去扭轉，容易對軸造成較大的損傷等缺陷。

技術實現思路

1、基于此，有必要針對結構復雜以及容易對軸造成較大的損傷等問題，提供一種內置軸類拆卸裝置。

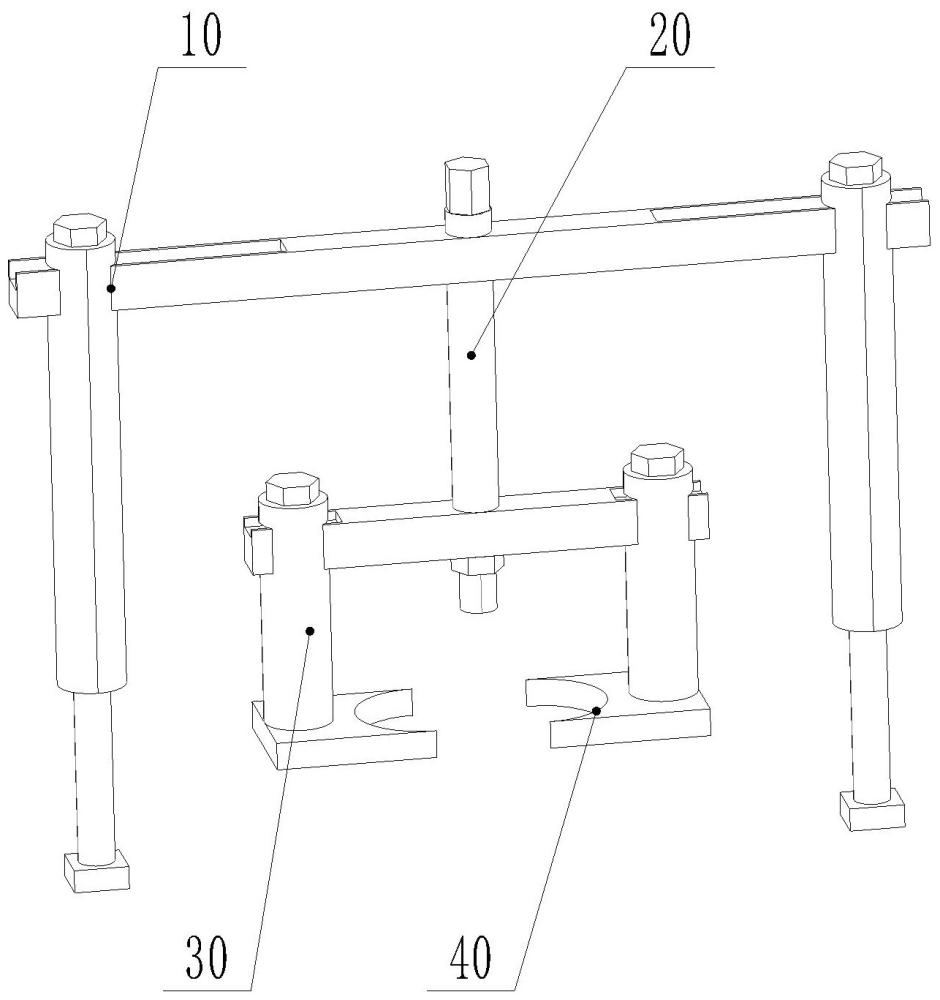

2、一種內置軸類拆卸裝置。該內置軸類拆卸裝置包括：

3、支撐龍門架；

4、連接頂桿，所述連接頂桿設在所述支撐龍門架上，用于對拆卸移動進行導向；

5、拆卸龍門架，所述拆卸龍門架與所述連接頂桿連接，用于與待拆卸的內置軸類連接并帶動所述待拆卸的內置軸類沿所述連接頂桿的軸向進行移動，包括固定夾板，所述固定夾板與所述待拆卸的內置軸類連接。

6、在其中一個實施例中，所述支撐龍門架包括豎向支撐桿和橫向支撐桿，所述橫向支撐桿的端部穿設在所述豎向支撐桿的上端部，所述豎向支撐桿的上端部設有第一固定螺釘，所述第一固定螺釘?shù)肿∷鰴M向支撐桿。

7、在其中一個實施例中，所述豎向支撐桿包括豎向固定支桿和豎向調節螺桿，所述豎向固定支桿的上端部與所述橫向支撐桿的端部連接，所述豎向固定支桿設有調節槽，所述豎向調節螺桿嵌設在所述調節槽內，所述調節槽內側壁設置有螺紋且所述螺紋與所述豎向調節螺桿的螺紋匹配。

8、在其中一個實施例中，所述橫向支撐桿包括連接通孔和第一調節限位槽，連接頂桿穿設在所述連接通孔內，所述第一固定螺釘?shù)亩瞬壳对O(shè)在所述第一調節限位槽內，且所述第一固定螺釘?shù)亩瞬康肿∷龅谝徽{(diào)節限位槽的槽底。

9、在其中一個實施例中，所述連接通孔與所述連接頂桿之間螺紋連接。

10、在其中一個實施例中，所述拆卸龍門架還包括拆卸支撐桿和拆卸夾緊臂，所述拆卸夾緊臂設置在所述拆卸夾緊臂的端部，所述拆卸支撐桿的端部穿過所述拆卸夾緊臂的上端部，所述拆卸夾緊臂的上端部設有第二固定螺釘，所述第二固定螺釘?shù)肿∷霾鹦吨螚U。

11、在其中一個實施例中，所述拆卸支撐桿設有固定通孔，所述連接頂桿的下端部穿設在所述固定通孔內，且所述連接頂桿的下端部與所述拆卸支撐桿固定連接。

12、在其中一個實施例中，所述連接頂桿包括連接段和固定段，所述連接頂桿的固定段穿過所述固定通孔，且所述連接頂桿的連接段的端部抵住所述拆卸支撐桿的上側，所述連接頂桿的固定段連接有襯套軸承，所述襯套軸承抵住所述拆卸支撐桿的下側。

13、在其中一個實施例中，所述拆卸支撐桿還包括第二調節限位槽，所述第二固定螺釘?shù)亩瞬壳对O(shè)在所述第二調節限位槽內，且所述第二固定螺釘?shù)亩瞬康肿∷龅诙{(diào)節限位槽的槽底。

14、在其中一個實施例中，所述固定夾板設置有兩個且相對設置，兩個所述固定夾板的相對側開設有夾持開口，所述夾持開口為弧形開口。

15、上述內置軸類拆卸裝置，通過設置支撐龍門架，可以基于不同待拆卸的內嵌軸類所在設備的表面平整度對支撐龍門架進行選擇或調節，提高了拆卸裝置的適用范圍，在通過連接頂桿將拆卸龍門架與支撐龍門架連接，連接頂桿帶動拆卸龍門架沿連接頂桿的軸向進行移動，并且拆卸龍門架上設有固定夾板，固定夾板與待拆卸的內置軸類連接，通過固定夾板抵住待拆卸的內置軸類的外端部并在連接頂桿沿軸向移動時推動待拆卸的內置軸類，避免了固定夾板與待拆卸的內置軸類出現脫落的情況，以及避免了待拆卸的內置軸類的破壞，提高了對內置軸類拆卸的可操作性，以及提高了待拆卸的內置軸類的拆卸質量。

技術特征：

1.一種內置軸類拆卸裝置，其特征在于，所述內置軸類拆卸裝置包括：

2.根據權利要求1所述的內置軸類拆卸裝置，其特征在于，所述支撐龍門架包括豎向支撐桿和橫向支撐桿，所述橫向支撐桿的端部穿設在所述豎向支撐桿的上端部，所述豎向支撐桿的上端部設有第一固定螺釘，所述第一固定螺釘?shù)肿∷鰴M向支撐桿。

3.根據權利要求2所述的內置軸類拆卸裝置，其特征在于，所述豎向支撐桿包括豎向固定支桿和豎向調節螺桿，所述豎向固定支桿的上端部與所述橫向支撐桿的端部連接，所述豎向固定支桿設有調節槽，所述豎向調節螺桿嵌設在所述調節槽內，所述調節槽內側壁設置有螺紋且所述螺紋與所述豎向調節螺桿的螺紋匹配。

4.根據權利要求2所述的內置軸類拆卸裝置，其特征在于，所述橫向支撐桿包括連接通孔和第一調節限位槽，連接頂桿穿設在所述連接通孔內，所述第一固定螺釘?shù)亩瞬壳对O(shè)在所述第一調節限位槽內，且所述第一固定螺釘?shù)亩瞬康肿∷龅谝徽{(diào)節限位槽的槽底。

5.根據權利要求4所述的內置軸類拆卸裝置，其特征在于，所述連接通孔與所述連接頂桿之間螺紋連接。

6.根據權利要求1所述的內置軸類拆卸裝置，其特征在于，所述拆卸龍門架還包括拆卸支撐桿和拆卸夾緊臂，所述拆卸夾緊臂設置在所述拆卸夾緊臂的端部，所述拆卸支撐桿的端部穿過所述拆卸夾緊臂的上端部，所述拆卸夾緊臂的上端部設有第二固定螺釘，所述第二固定螺釘?shù)肿∷霾鹦吨螚U。

7.根據權利要求6所述的內置軸類拆卸裝置，其特征在于，所述拆卸支撐桿設有固定通孔，所述連接頂桿的下端部穿設在所述固定通孔內，且所述連接頂桿的下端部與所述拆卸支撐桿固定連接。

8.根據權利要求7所述的內置軸類拆卸裝置，其特征在于，所述連接頂桿包括連接段和固定段，所述連接頂桿的固定段穿過所述固定通孔，且所述連接頂桿的連接段的端部抵住所述拆卸支撐桿的上側，所述連接頂桿的固定段連接有襯套軸承，所述襯套軸承抵住所述拆卸支撐桿的下側。

9.根據權利要求7所述的內置軸類拆卸裝置，其特征在于，所述拆卸支撐桿還包括第二調節限位槽，所述第二固定螺釘?shù)亩瞬壳对O(shè)在所述第二調節限位槽內，且所述第二固定螺釘?shù)亩瞬康肿∷龅诙{(diào)節限位槽的槽底。

10.根據權利要求1所述的內置軸類拆卸裝置，其特征在于，所述固定夾板設置有兩個且相對設置，兩個所述固定夾板的相對側開設有夾持開口，所述夾持開口為弧形開口。

技術總結
本申請涉及一種內置軸類拆卸裝置。該內置軸類拆卸裝置包括：支撐龍門架；連接頂桿，連接頂桿設在支撐龍門架上，用于對拆卸移動進行導向；拆卸龍門架，拆卸龍門架與連接頂桿連接，用于與待拆卸的內置軸類連接并帶動待拆卸的內置軸類沿連接頂桿的軸向進行移動，包括固定夾板，固定夾板與待拆卸的內置軸類連接。本申請可以基于不同待拆卸的內嵌軸類所在設備的表面平整度對支撐龍門架進行選擇或調節，提高了拆卸裝置的適用范圍，通過固定夾板的設置，避免了待拆卸的內置軸類的破壞，提高了對內置軸類拆卸的可操作性，以及提高了待拆卸的內置軸類的拆卸質量。

技術研發人員：馬飛,李浩亮,張鴻雁,宋健,金光,李士杰,范春利,薄海濤,莊佳奇,柳俊,董振,周宇,楊奇,袁立國
受保護的技術使用者：一汽解放汽車有限公司
技術研發日：20240603
技術公布日：2025/4/24
