本技術涉及建筑門用提升推拉五金系統的，具體涉及一種門用提升推拉五金可調節滑輪組件。

背景技術：

1、推拉門窗一般通過安裝在門窗玻璃底部的滑輪組件實現滑動，進而實現推拉門窗的開閉。滑輪組件的安裝通常是將安裝面和受力面設置在同一水平面上。現有市場內的提升推拉滑輪一般無法調節或調節困難，因此在安裝過程中地面不平時，會導致推拉過程中出現過重或不順暢的問題。

技術實現思路

1、為了解決現有技術中存在的某種或某些技術問題，本申請的目的在于提供一種門用提升推拉五金可調節滑輪組件，可通過調節滑輪高低實現地面不平時導致的前后不水平問題，滑輪高低自動調節且能使兩個滑輪受力均勻，結構簡單、安裝方便、生產成本低、經久耐用。

2、為解決上述現有的技術問題，本申請采用如下技術方案實現：

3、一種門用提升推拉五金可調節滑輪組件，包括滑輪安裝座、設在所述滑輪安裝座上的連接座、設在所述滑輪安裝座上的第一滑輪和第二滑輪，所述滑輪安裝座上對稱設有兩個長條形的第一調節孔，所述第二滑輪的兩端設在所述第一調節孔內，所述滑輪安裝座的一端還設有調節機構，所述第二滑輪相對于所述第一調節孔的位置通過所述調節機構進行控制，所述第二滑輪的高低位置可通過所述調節機構進行調節。

4、優選的，所述調節機構包括與所述滑輪安裝座的一端連接的調節座、對稱設在所述調節座兩側的第二調節孔、設在所述調節座末端的調節螺桿，所述調節座的兩側通過所述第二調節孔與所述第二滑輪的轉軸進行連接，所述調節座與所述滑輪安裝座之間的距離通過所述調節螺桿進行調節。

5、優選的，所述第二調節孔為長條形腰孔結構，所述第二調節孔和所述第一調節孔呈交叉設置。

6、優選的，所述滑輪安裝座包括對稱設置的兩個面板、設在兩個所述面板之間的固定隔塊，所述連接座、第一滑輪和第二滑輪均設在兩個所述面板之間。

7、優選的，所述滑輪安裝座一端的所述固定隔塊上設有螺紋調節孔，所述調節螺桿的一端螺紋連接在所述螺紋調節孔內。

8、優選的，所述調節座為u形結構，所述調節座的底部設有通孔，所述調節座的末端設有擋板，所述擋板上設有限位孔，所述調節螺桿的一端穿過所述限位孔后連接在所述螺紋調節孔內。

9、相比現有技術，本實用新型的有益效果在于：

10、通過調節機構可以對第二滑輪在第一調節孔內的位置進行調節，從而實現第二滑輪相對于滑輪安裝座的高度調節，從而解決在安裝過程中因地面不平而導致推拉過程中出現過重或不順暢的問題，使滑輪組件在調節滑輪的高低位置后實現地面不平時能夠受力均勻的效果，從而使門窗移動更加靈活，結構簡單、安裝方便、生產成本低、經久耐用。

技術特征：

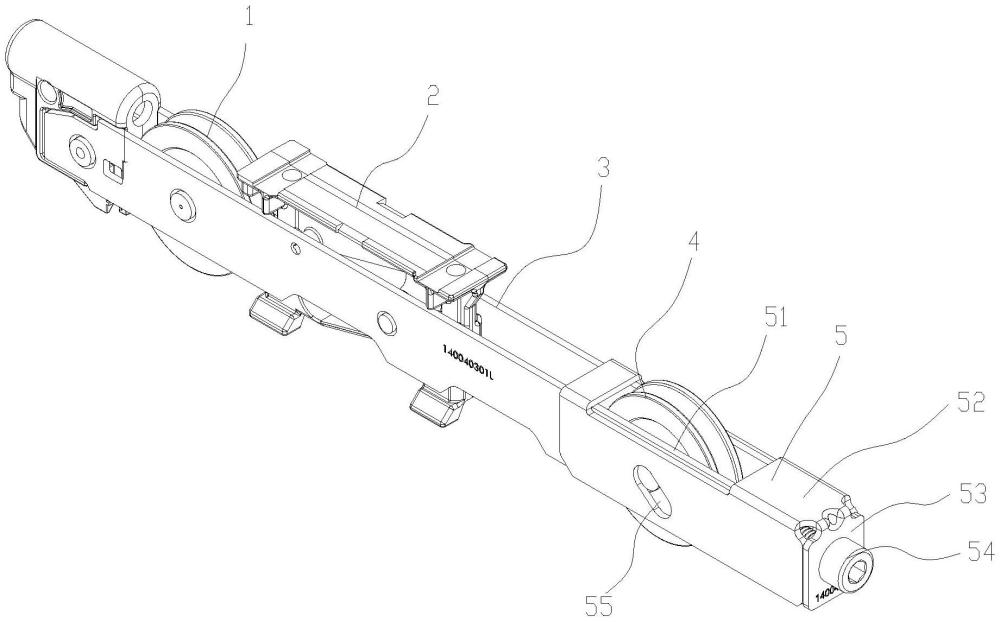

1.一種門用提升推拉五金可調節滑輪組件，包括滑輪安裝座(3)、設在所述滑輪安裝座(3)上的連接座(2)、設在所述滑輪安裝座(3)上的第一滑輪(1)和第二滑輪(4)，其特征在于：所述滑輪安裝座(3)上對稱設有兩個長條形的第一調節孔(6)，所述第二滑輪(4)的兩端設在所述第一調節孔(6)內，所述滑輪安裝座(3)的一端還設有調節機構(5)，所述第二滑輪(4)相對于所述第一調節孔(6)的位置通過所述調節機構(5)進行控制，所述第二滑輪(4)的高低位置可通過所述調節機構(5)進行調節。

2.根據權利要求1所述的一種門用提升推拉五金可調節滑輪組件，其特征在于：所述調節機構(5)包括與所述滑輪安裝座(3)的一端連接的調節座(52)、對稱設在所述調節座(52)兩側的第二調節孔(55)、設在所述調節座(52)末端的調節螺桿(54)，所述調節座(52)的兩側通過所述第二調節孔(55)與所述第二滑輪(4)的轉軸進行連接，所述調節座(52)與所述滑輪安裝座(3)之間的距離通過所述調節螺桿(54)進行調節。

3.根據權利要求2所述的一種門用提升推拉五金可調節滑輪組件，其特征在于：所述第二調節孔(55)為長條形腰孔結構，所述第二調節孔(55)和所述第一調節孔(6)呈交叉設置。

4.根據權利要求2所述的一種門用提升推拉五金可調節滑輪組件，其特征在于：所述滑輪安裝座(3)包括對稱設置的兩個面板(31)、設在兩個所述面板(31)之間的固定隔塊(32)，所述連接座(2)、第一滑輪(1)和第二滑輪(4)均設在兩個所述面板(31)之間。

5.根據權利要求4所述的一種門用提升推拉五金可調節滑輪組件，其特征在于：所述滑輪安裝座(3)一端的所述固定隔塊(32)上設有螺紋調節孔(33)，所述調節螺桿(54)的一端螺紋連接在所述螺紋調節孔(33)內。

6.根據權利要求5所述的一種門用提升推拉五金可調節滑輪組件，其特征在于：所述調節座(52)為u形結構，所述調節座(52)的底部設有通孔(51)，所述調節座(52)的末端設有擋板(53)，所述擋板(53)上設有限位孔(7)，所述調節螺桿(54)的一端穿過所述限位孔(7)后連接在所述螺紋調節孔(33)內。

技術總結
本技術公開了一種門用提升推拉五金可調節滑輪組件，包括滑輪安裝座、設在所述滑輪安裝座上的連接座、設在所述滑輪安裝座上的第一滑輪和第二滑輪，所述滑輪安裝座上對稱設有兩個長條形的第一調節孔，所述第二滑輪的兩端設在所述第一調節孔內，所述滑輪安裝座的一端還設有調節機構，所述第二滑輪相對于所述第一調節孔的位置通過所述調節機構進行控制，所述第二滑輪的高低位置可通過所述調節機構進行調節。可通過調節滑輪高低實現地面不平時導致的前后不水平問題，滑輪高低自動調節且能使兩個滑輪受力均勻，結構簡單、安裝方便、生產成本低、經久耐用。

技術研發人員：崔有才,邰志強,周喆韜,戚爭明,石魯杰
受保護的技術使用者：興三星云科技股份有限公司
技術研發日：20240621
技術公布日：2025/4/24
