本技術涉及淋膜紙相關，尤其涉及一種可調式淋膜紙生產的切邊裝置。

背景技術：

1、淋膜紙是一種在普通紙張表面涂覆一層薄薄的塑料薄膜(如pe膜)制成的復合材料，具有防水、防油、防潮等優良特性，淋膜紙廣泛應用于食品包裝、醫藥包裝、建筑材料和工業包裝等領域，其制作工藝包括紙張表面處理、涂布、淋膜、干燥等多個步驟，確保其具備良好的物理性能和穩定的化學特性，淋膜紙的優勢在于其優異的防護性能和較低的生產成本，與傳統的防水紙相比，淋膜紙不僅能夠有效阻隔水分和油脂的滲透，還具有較高的耐撕裂性和抗拉伸強度，此外，淋膜紙可以根據需要進行二次加工，如印刷、覆膜、切割等，滿足不同客戶的個性化需求，而使用的過程中，為了適應不同規格和尺寸的生產需求，并確保裁邊的精度和質量，淋膜紙在生產過程中可能會出現不同幅寬和厚度的變化，使用可調式裁邊機構可以快速調整裁切刀的位置，確保每次裁切都能夠精準無誤，減少浪費，提高生產效率，所以就特別需要一種可調式淋膜紙生產的切邊裝置。

2、但是現有的淋膜紙生產的裁邊裝置，大多數淋膜紙生產的裁邊裝置在使用過程中，傳統的裁邊裝置多為固定式，難以適應不同尺寸紙張的需求，且調整復雜，每次更換規格時需要手動調節刀具位置，增加操作復雜性和時間成本，效率低下。

技術實現思路

1、本實用新型的目的在于提供一種可調式淋膜紙生產的切邊裝置，以解決上述背景技術中提出的現有的淋膜紙生產的裁邊裝置，在使用過程中，傳統的裁邊裝置多為固定式，難以適應不同尺寸紙張的需求，且調整復雜，每次更換規格時需要手動調節刀具位置，增加操作復雜性和時間成本，效率低下的問題。

2、為實現上述目的，本實用新型提供一種可調式淋膜紙生產的切邊裝置，包括裝置主機和裁切調節機構，所述裝置主機的頂部表面安裝有傳送帶，所述裝置主機的頂部表面固定連接有支撐導軌，所述支撐導軌的外側表面滑動連接有裁切主機，所述裁切主機的外側表面設置有裁切調節機構，所述裁切主機的底部表面設置有裁邊壓實機構，所述裁邊壓實機構的外側表面固定連接有裁切刀具。

3、優選的，所述裁切調節機構包括有滑動槽、夾持板、伺服電機、螺紋轉軸、移動底座、紅外發射器和紅外接收器，所述裁切主機的外側表面開設有滑動槽，所述滑動槽的內側表面滑動連接有夾持板，所述裁切主機的外側表面固定連接有伺服電機，所述伺服電機的輸出端固定連接有螺紋轉軸，所述裁切主機的底部表面滑動連接有移動底座，所述移動底座的底部表面固定連接有紅外發射器，所述裝置主機的頂部表面固定連接有紅外接收器。

4、優選的，所述滑動槽在裁切主機的兩側對稱分布，所述夾持板對稱分布。

5、優選的，所述移動底座的兩側均與夾持板固定連接，所述螺紋轉軸貫穿移動底座且與移動底座的內側表面螺紋連接。

6、優選的，所述裁邊壓實機構包括有切割刀架、安裝立柱、限位環、壓縮彈簧、夾持底座、夾持槽和滾動球珠，所述裁切主機的底部表面滑動連接有切割刀架，所述切割刀架的底部表面固定連接有安裝立柱，所述安裝立柱的外側表面固定連接有限位環，所述限位環的底部表面固定連接有壓縮彈簧，所述壓縮彈簧的另一端固定連接有夾持底座，所述夾持底座的外側表面開設有夾持槽，所述夾持底座的底部表面滑動連接有滾動球珠。

7、優選的，所述切割刀架與移動底座固定連接，所述切割刀架的內側表面固定連接有裁切刀具。

8、優選的，所述安裝立柱的數量為二且為對稱分布，所述壓縮彈簧套設于安裝立柱的外側表面。

9、優選的，所述安裝立柱貫穿夾持底座且與夾持底座滑動連接，所述夾持槽與切割刀具的外側表面滑動連接。

10、與現有技術相比，本實用新型的有益效果是：該可調式淋膜紙生產的切邊裝置，通過裁切調節機構的設置，伺服電機帶動螺紋轉軸的轉動，使固定在移動底座上的裁切刀具實現精細的移動，伺服電機通過輸出端連接螺紋轉軸，螺紋轉軸與移動底座螺紋連接，在轉動過程中推動移動底座沿滑動槽內滑動，夾持板在滑動槽內限制了移動范圍，確保移動的穩定性和精度，同時，移動底座上的紅外發射器與裝置主機上的紅外接收器配合，實時監測移動距離，實現自動化控制，這樣的結構具有以下優勢，通過螺紋傳動實現細微的移動調節，適合需要高精度裁切的場合；紅外監測系統實現實時反饋和自動化控制，減少人為誤差，提高生產效率；滑動槽和夾持板的設計確保移動過程中不會偏移，保證裁切位置的穩定；伺服電機控制簡便，操作人員可以通過簡單的控制實現精確調節。

技術特征：

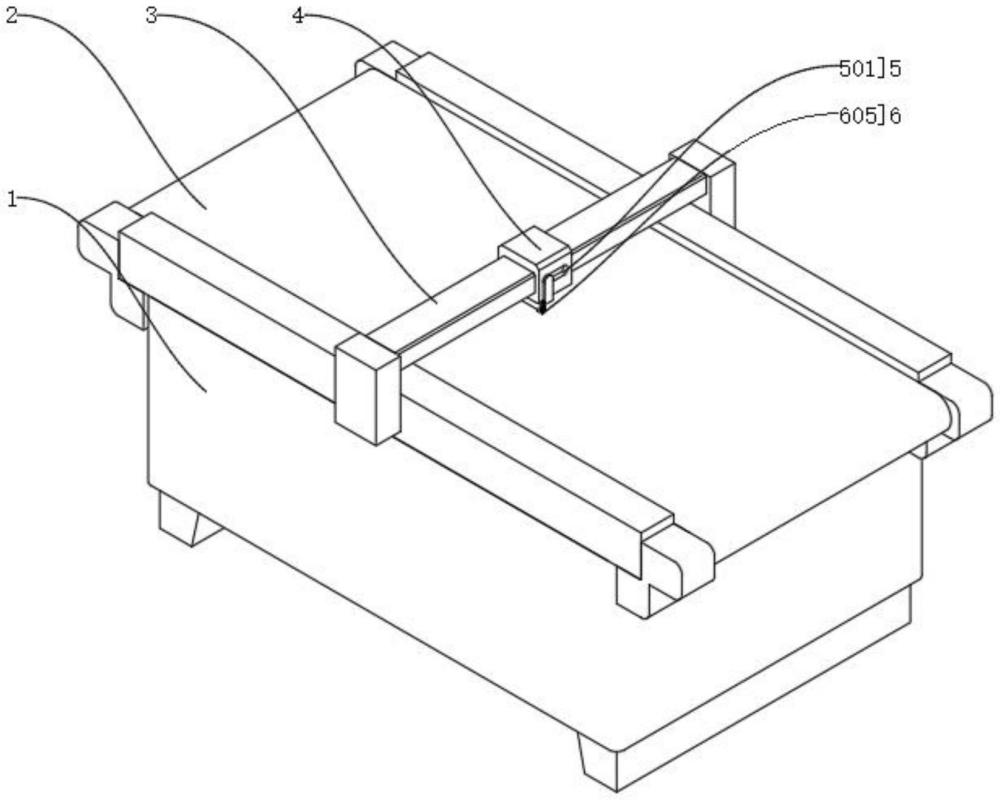

1.一種可調式淋膜紙生產的切邊裝置，包括裝置主機(1)和裁切調節機構(5)，其特征在于：所述裝置主機(1)的頂部表面安裝有傳送帶(2)，所述裝置主機(1)的頂部表面固定連接有支撐導軌(3)，所述支撐導軌(3)的外側表面滑動連接有裁切主機(4)，所述裁切主機(4)的外側表面設置有裁切調節機構(5)，所述裁切主機(4)的底部表面設置有裁邊壓實機構(6)，所述裁邊壓實機構(6)的外側表面固定連接有裁切刀具(7)；

2.根據權利要求1所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述滑動槽(501)在裁切主機(4)的兩側對稱分布，所述夾持板(502)對稱分布。

3.根據權利要求1所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述移動底座(505)的兩側均與夾持板(502)固定連接，所述螺紋轉軸(504)貫穿移動底座(505)且與移動底座(505)的內側表面螺紋連接。

4.根據權利要求1所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述裁邊壓實機構(6)包括有切割刀架(601)、安裝立柱(602)、限位環(603)、壓縮彈簧(604)、夾持底座(605)、夾持槽(606)和滾動球珠(607)，所述裁切主機(4)的底部表面滑動連接有切割刀架(601)，所述切割刀架(601)的底部表面固定連接有安裝立柱(602)，所述安裝立柱(602)的外側表面固定連接有限位環(603)，所述限位環(603)的底部表面固定連接有壓縮彈簧(604)，所述壓縮彈簧(604)的另一端固定連接有夾持底座(605)，所述夾持底座(605)的外側表面開設有夾持槽(606)，所述夾持底座(605)的底部表面滑動連接有滾動球珠(607)。

5.根據權利要求4所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述切割刀架(601)與移動底座(505)固定連接，所述切割刀架(601)的內側表面固定連接有裁切刀具(7)。

6.根據權利要求4所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述安裝立柱(602)的數量為二且為對稱分布，所述壓縮彈簧(604)套設于安裝立柱(602)的外側表面。

7.根據權利要求4所述的一種可調式淋膜紙生產的切邊裝置，其特征在于：所述安裝立柱(602)貫穿夾持底座(605)且與夾持底座(605)滑動連接，所述夾持槽(606)與切割刀具的外側表面滑動連接。

技術總結
本技術提供一種可調式淋膜紙生產的切邊裝置，包括裝置主機和裁切調節機構，所述裝置主機的頂部表面安裝有傳送帶，所述裝置主機的頂部表面固定連接有支撐導軌，所述支撐導軌的外側表面滑動連接有裁切主機，所述裁切主機的外側表面設置有裁切調節機構，所述裁切主機的底部表面設置有裁邊壓實機構，所述裁邊壓實機構的外側表面固定連接有裁切刀具，該可調式淋膜紙生產的切邊裝置，通過裁切調節機構的設置，伺服電機帶動螺紋轉軸的轉動，使固定在移動底座上的裁切刀具實現精細的移動，夾持板在滑動槽內限制了移動范圍，確保移動的穩定性和精度，同時，移動底座上的紅外發射器與裝置主機上的紅外接收器配合，實時監測移動距離，實現自動化控制。

技術研發人員：范成懿,范奕霖
受保護的技術使用者：江蘇吉利紙業有限公司
技術研發日：20240626
技術公布日：2025/4/28
