本發明涉及機器人關節電機控制領域，具體是一種助力機器人關節電機柔順控制方法。

背景技術：

1、助力機器人是一種能夠增強人類工作能力的機械裝置，廣泛應用于工業、醫療和服務等領域。它通過動力系統、傳感器與控制系統實現精準操作，可協助完成重復性、繁瑣或高精度工作。助力機器人具有提高工作效率、降低人力成本和提高安全性的優勢，但也面臨技術成熟度、成本及倫理法律等方面的挑戰。其中外骨骼機器人是一種高度集成的生機電一體化系統，它巧妙融合了計算機、機械工程等多領域技術，能夠根據人體運動信息智能驅動動力系統，實現信息的實時交換與感知，以及精準的人機協同。這種系統通過為穿戴者提供運動輔助，顯著增強了人類的物理效能，拓展了人體能力邊界。下肢外骨骼機器人作為其中的代表，廣泛應用于軍事、醫療康復和工業等多個領域，不僅減輕了軍人的作戰負擔、提升了殘障人士的康復效果，還有效保護了工業作業人員的脊椎和腰椎健康，充分展現了其在增強人體機能、提高工作效率和保障人體安全方面的巨大潛力。

2、外骨骼機器人關節的柔順性控制能夠一邊控制外骨骼按期望的方向與位置進行運動，一邊根據接觸力產生位置的剛度，調整關節的位置增益，使外骨骼關節角度控制與力的剛度相適應。這種控制方法能夠使外骨骼在運動過程中更加靈活，減少與穿戴者之間的干涉力，提高穿戴者的舒適度，進而幫助神經損傷或肢體殘疾的患者進行康復訓練，恢復運動機能。在康復過程中，外骨骼能夠根據患者的運動意圖和受力情況，提供適當?shù)闹椭巍?/p>

3、主動助力下肢康復外骨骼機器人是一種協助殘障患者進行下肢康復訓練的設備，它使用先進的機器人技術和智能控制系統，通過提供動力和助力來幫助患者進行步態訓練和肌肉力量恢復，從而提高患者的行走能力和生活質量。目前針對外骨骼機器人的關節助力曲線的生成主要依托于人體下肢關節的生物力矩，人體在行走過程中，關節力矩在一個步態周期中也會存在著周期性的變化，使用高斯模型在線擬合助力曲線對數據分布要求較為嚴格，異常值影響明顯，計算復雜度高，因此本發明使用正弦曲線對其進行簡單的擬合，可快速得到下肢外骨骼的助力軌跡。而且傳統的助力策略通常需要手動調節參數以滿足不同場景或運動狀態的需求，本發明可根據人體不同狀態自動調整助力曲線。

4、疲勞會導致人體肌肉力量和耐力下降，從而增加對外骨骼機器人關節助力的需求。在疲勞狀態下，人體為了維持正常的運動功能，需要更多的外部支持。疲勞會改變?nèi)梭w的運動模式，包括關節角度、肌肉活動方式和力量輸出等。這些變化可能導致外骨骼的助力效果降低，使原有的助力曲線可能不再與人體運動模式相匹配。疲勞還可能導致人體與外骨骼之間的協調性下降，使人體反應速度和判斷能力受到影響，從而難以準確地控制外骨骼的運動。這都將導致助力曲線與實際需求之間的偏差增大，甚至可能導致外骨骼的運動與人體運動產生沖突。為了確保助力效果，外骨骼的助力曲線需要能夠根據人體的疲勞狀態進行動態調整。

5、為了實現助力機器人關節電機的柔順控制，當前下肢外骨骼助力策略的研究大多聚焦于人體正常狀態，鮮少探討肌肉疲勞對助力曲線的影響。

技術實現思路

1、本發明的目的是提供一種助力機器人關節電機柔順控制方法，包括以下步驟：

2、1)利用imu單元和足底壓力傳感器獲取人體運動數據；

3、2)對人體運動數據進行處理，預測人體當前步態周期；

4、3)基于人體當前步態周期，生成期望助力曲線，并以期望助力曲線的最大值作為期望助力基礎值；

5、4)計算肌電信號模糊增量熵；

6、5)根據肌電信號模糊增量熵確定人體疲勞階段；

7、6)基于人體疲勞階段，對期望助力基礎值進行調整，生成期望助力值；

8、7)基于期望助力值，生成外骨骼機器人關節電機控制量；

9、8)基于外骨骼機器人關節電機控制量，驅動電機進行外骨骼機器人關節控制。

10、進一步，所述人體運動數據包括足底壓力信息、人體關節的姿態角度、人體左右腿的髖關節、膝關節和踝關節的角速度、加速度。

11、進一步，步驟1)中，獲取人體運動數據的步驟包括：

12、1.1)利用分別貼置于人體左右腿髖關節、膝關節和踝關節的imu單元采集各關節的角速度、加速度；利用足底壓力傳感器采集足底壓力信息；

13、1.2)利用卡爾曼濾波或互補濾波方法對角速度、加速度進行處理，得到人體關節的姿態角度。

14、進一步，一個步態周期是指下肢同一側肢體連續兩次髖關節伸展角度達到最大的時間節點之差。

15、進一步，步驟2)中，預測人體當前步態周期的步驟包括：

16、2.1)計算步態周期ti-j，即：

17、ti-j＝si-j-si-j-1??(1)

18、式中，si-j為i-j步達到最大髖伸角度的時間；si-j-1為i-j-1步達到最大髖伸角度的時間；j初始值為1；

19、2.2)判斷j≥m是否成立，若否，則令j＝j(luò)+1，并返回步驟2.1)，若是，則進入步驟2.3)；

20、2.3)預測人體當前步態周期ti，即：

21、ti＝ω1ti-1+ω2ti-2+...+ωnti-n??(2)

22、式中，ωj為權重系數；j＝1,2，…，m。

23、進一步，期望助力曲線f如下所示：

24、

25、式中，fn為期望助力曲線的最大值；to為助力開始時間，te為助力曲線的結束時間，x為時間變量。

26、進一步，步驟4)中，計算肌電信號模糊增量熵的步驟包括：

27、4.1)將第i個動作信號段(肌電信號動作活動段)作為單獨的時間序列{u1(i):1≤i≤n1}；所述第i個動作信號段包括髖關節信息；

28、時間序列中的一個向量序列表示為，即：

29、

30、其中，u0為肌電信號幅值時間序列；

31、4.2)計算時間序列中向量序列與向量序列之間的距離即：

32、

33、4.4)計算向量序列與向量序列之間相似度即：

34、

35、式中，r＝k·std(t)代表定容差值；k為大于0的常數；函數std(·)代表時間序列的標準差；

36、4.5)計算函數φm(r)，即：

37、

38、式中，為與之間的相似度；

39、4.6)構建時間序列的近似熵fapen(m,r)表達式，即：

40、fapen(m,r,n)＝φm(r)-φm+1(r)??(9)

41、4.7)采用高斯函數作為模糊隸屬度函數求解公式(9)，得到第i個動作信號段對應的近似熵fi，即：

42、

43、4.8)構建具有n-1個0值的時間序列x1，即：

44、x1＝{f1,0,…,0}??(11)

45、4.9)對時間序列x1估計fapen值,得出模糊增量熵序列的h1；

46、4.10)重復步驟4.1)-4.9)，得到由n個模糊增量熵組成的模糊增量熵序列h1,h2,…,hn。

47、進一步，所述人體疲勞階段包括輕微疲勞階段、中度疲勞階段和力竭階段；

48、當模糊增量熵滿足α≤hi≤β1時，人體疲勞階段為輕微疲勞階段；

49、當模糊增量熵滿足β1≤hi≤β2時，人體疲勞階段為中度疲勞階段；

50、當模糊增量熵滿足β2≤hi≤γ時，人體疲勞階段為力竭階段。

51、進一步，當人體疲勞階段為輕微疲勞階段時，期望助力值為fn1＝fn+10％fn；

52、當人體疲勞階段為中度疲勞階段時，期望助力值為fn1＝fn+15％fn；

53、人體疲勞階段為力竭階段時，期望助力值為fn1＝fn+30％fn。

54、進一步，步驟7)中，生成外骨骼機器人關節電機控制量的步驟包括：

55、1)獲取期望助力和外骨骼實際助力的誤差ef；

56、2)利用導納控制器求解誤差與位移調整量的關系方程，得到位移調整量δx，將位移調整量作為外骨骼機器人關節電機控制量；

57、誤差與位移調整量的關系方程如下所示：

58、

59、其中，m為慣性參數；b為阻尼參數；k為剛度參數。

60、本發明的技術效果是毋庸置疑的，本發明生成符合人體自然運動規律的人機系統期望助力曲線，確保外骨骼的助力與穿戴者的運動意圖保持高度一致，同時采集肌電信號，并運用模糊增量熵算法對信號進行處理，以量化評估穿戴者的疲勞程度。

61、根據這一評估結果，將整個疲勞過程科學地劃分為三種不同的疲勞程度類別。這一分類有助于在外骨骼機器人控制過程中，針對不同疲勞階段提供精準的補償信號，從而優化助力效果，達到更好的人機協同目的。最后，基于上述的步態周期預測、疲勞程度評估以及期望助力曲線的生成，本發明會根據不同的助力需求，向驅動器發送相應的控制信號，驅動電機進行精確的外骨骼控制。這一過程不僅確保了外骨骼機器人關節的助力效果與穿戴者的實際需求相匹配，還通過靈活的調整策略，實現了助力機器人關節的柔順控制，極大地提升了穿戴者的舒適度和使用體驗。

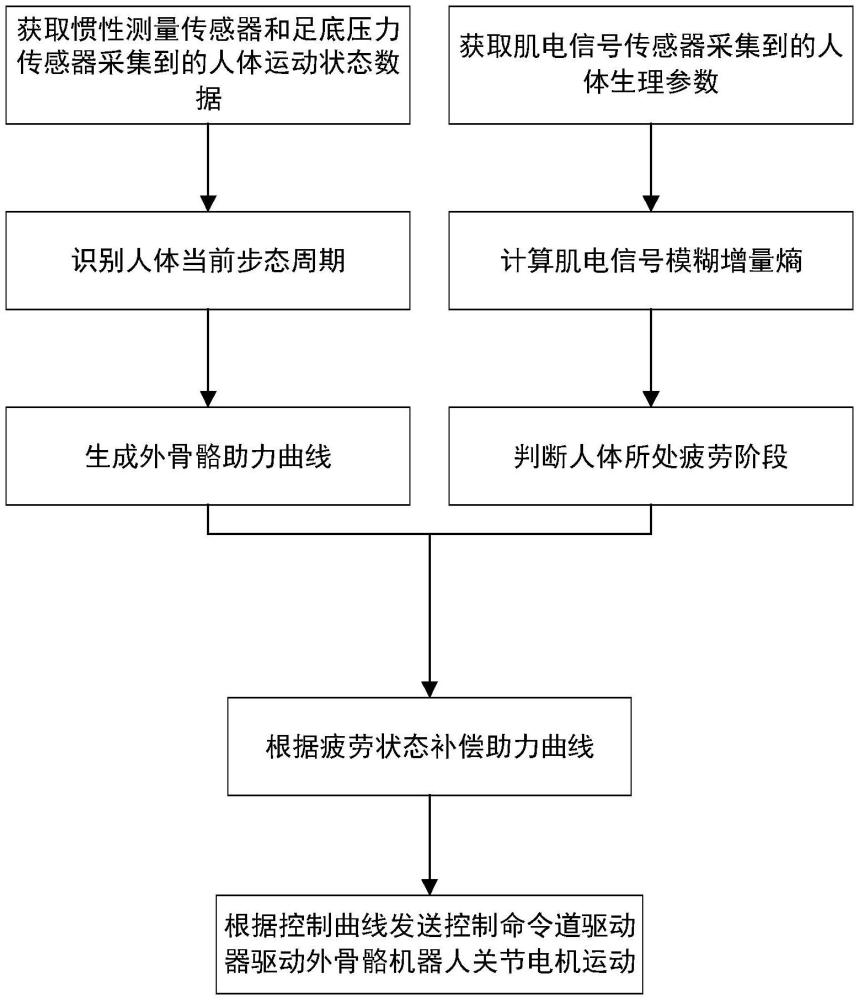

62、本發明通過獲取慣性測量傳感器和足底壓力傳感器采集到的人體運動狀態數據，包括左右腿髖關節、膝關節和踝關節的加速度、角速度數值和足底壓力信息，識別人體當前步態周期的運動意圖，包括步態事件識別、步態周期劃分和步態周期預測，進而生成外骨骼機器人關節電機助力曲線。同時采集人體肌電信號，通過計算其模糊增量熵識別當前肌肉所處的疲勞狀態，選擇相應的助力模式，調整原始的助力值，最后根據不同的助力模式發送控制信號到驅動器驅動電機進行外骨骼控制，實現機器人關節電機的柔順控制。

63、本發明中對外骨骼機器人關節電機助力曲線的生成采用使用imu和足底壓力傳感器來識別步態周期，通過分析周期內的角度變化和力矩變化，確定了助力機器人電機的助力時機和助力大小，通過正弦函數擬合生成了期望的助力曲線。精確的助力時機和大小可以減少人體在運動過程中的沖擊和震動，從而降低運動損傷的風險。特別是在步態轉換等關鍵階段，合適的助力可以有效緩解關節和肌肉的負擔。該發明能夠較好地解決人機之間的交互力，提高了人機協同性。

64、本發明中對人體肌肉疲勞狀態的識別采用基于模糊增量熵的疲勞表征算法，能夠?qū)ζ陔A段進行客觀有效的劃分，以便于在外骨骼機器人電機控制中根據不同疲勞階段提供相應的補償信號,以更好地達到柔順控制和人機融合的目的。

65、本發明提出的助力機器人關節電機柔順控制方法，在生成基本助力曲線和精準識別人體疲勞階段基礎上，為外骨骼電機提供了符合人體運動意圖的助力曲線，減少了人體運動消耗，消除了人機不匹配導致的安全隱患，提高了關節柔順性，具有更好的助力效果和安全性。
