本發明涉及封邊條加工，具體涉及一種封邊條加工用定長截斷設備。

背景技術：

1、封邊條在家具制造中用于修補家具板材邊緣的缺陷，如切邊不整齊等問題，還用于美化家具邊角，提升家具的整體美觀度，通過使用封邊條，家具的邊緣更加耐用，不易受損，從而延長了家具的使用壽命。

2、現有的卷狀封邊條可能存在硬度較低的情況，在現有的定長截斷設備將其截斷后，可能導致截斷后的封邊條無法及時的向外輸送，導致多個封邊條擠壓在一側，影響對封邊條的長度控制，產生較大的誤差；諸如公開號為cn220593243u的實用新型，公開了一種定長截斷設備，通過設置輔助裝置，便于輔助設備進行定長截斷，現有截斷設備在加工時，不便于對封邊條進行定長處理，主要通過人工測量后使安裝輔助工具實現定長，但是在切換不同長度時，需要重新測量重新安裝輔助工具，從而造成使用煩瑣，增加工人負擔，造成加工下料低下的情況，進而提高了設備整體的易用性；上述裝置雖然可以通過輔助工具實現定長，但是截斷后的封邊條無法主動排出，導致截斷過后需要人工手動轉移，造成人力資源的浪費。

3、因此，發明一種封邊條加工用定長截斷設備來解決上述問題很有必要。

技術實現思路

1、本發明的目的在于提供一種封邊條加工用定長截斷設備，能夠實現在控制截斷長度的同時，將截斷后封邊條輸送排出，達到降低人力成本提高裝置自動化的目的。

2、為達到此目的，本發明采用以下技術方案：

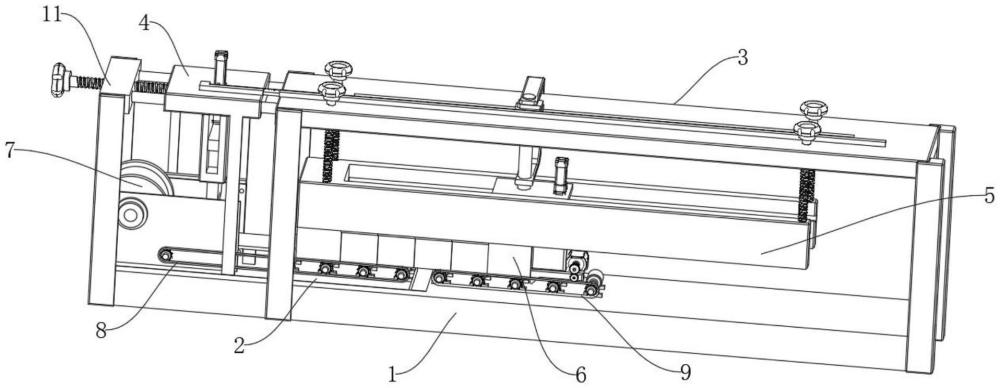

3、提供一種封邊條加工用定長截斷設備，包括固定底座，所述固定底座的內部滑動設置有支撐組件，所述固定底座的外側設置有多個支撐桿，所述支撐桿的頂端分別固定安裝有頂部固定組件以及橫向調節組件，所述頂部固定組件包括多個縱向調節桿以及定位尺，所述縱向調節桿的底部吊裝有高度可調節的長度延伸組件，所述橫向調節組件包括調距螺紋桿，所述調距螺紋桿的一側螺紋連接有位置調節組件，所述調距螺紋桿用于控制位置調節組件沿橫向滑動，所述位置調節組件的底端設置有用于截斷封邊條本體的切刀，所述位置調節組件與支撐組件構成固定連接，所述支撐組件的頂端固定安裝有用于輸送封邊條本體的物料輸送組件，所述長度延伸組件的內部開設有滑動導軌，所述滑動導軌的內部滑動設置有距離調節組件，所述距離調節組件用于確定封邊條本體的長度，所述長度延伸組件包括多個用于防止封邊條本體偏移的延伸卡塊，所述固定底座的頂端安裝有多個用于輸送截斷后封邊條本體的排出組件，所述排出組件包括輸送輥，所述延伸卡塊的底部開設有通槽，所述輸送輥的頂端通過通槽與封邊條本體的底端接觸，所述距離調節組件包括用于攔截封邊條本體的底部擋塊以及能夠沿縱向滑動的縱向限位模塊，所述底部擋塊的端面設置有用于感應撞擊的傳感器；

4、當切刀下壓時，封邊條本體截斷，物料輸送組件停止輸送；

5、當縱向限位模塊處于抬升狀態時，排出組件停止轉動，底部擋塊阻擋封邊條本體輸送；

6、當縱向限位模塊下壓時，排出組件開始轉動，截斷后的封邊條本體向外輸送。

7、作為一種封邊條加工用定長截斷設備的一種優選方案，所述位置調節組件還包括橫向滑動板、刀具導向塊、氣缸一、按壓桿以及固定桿，所述橫向滑動板位于橫向調節組件的一側，且與調距螺紋桿構成螺紋連接，所述刀具導向塊固定安裝于橫向滑動板的底端，所述切刀位于刀具導向塊的內部滑動，所述氣缸一固定安裝于橫向滑動板的頂端，多個所述固定桿固定安裝于橫向滑動板的兩側，且與底部支撐組件構成固定連接，所述氣缸一的伸縮端與切刀構成固定連接，所述按壓桿位于切刀的一側，所述按壓桿呈l型，所述物料輸送組件還包括內部開設有腰形滑槽的連接桿以及主控齒輪，所述連接桿繞底端轉動，所述主控齒輪的軸端設于連接桿的腰形滑槽的內部，所述按壓桿的底端安裝有延伸塊，所述延伸塊延伸至腰型滑槽的內部；

8、當按壓桿下壓時，連接桿帶動主控齒輪與物料輸送組件分離，物料輸送組件停止輸送；

9、當按壓桿上移時，主控齒輪與物料輸送組件傳動，物料輸送組件對封邊條本體輸送。

10、作為一種封邊條加工用定長截斷設備的一種優選方案，所述物料輸送組件還包括內立板一、外立板、內立板二、送料輥、傳動齒環、傳動齒輪三、傳動輥、傳動鏈條一以及轉動電機二，所述內立板一以及內立板二分別位于送料輥的兩側，所述外立板位于內立板一的外側，所述送料輥用于安裝卷狀的封邊條本體，所述送料輥的端面分別延伸至內立板一以及內立板二的外側，所述傳動齒環套設于送料輥的外側，所述傳動齒環位于內立板一的外側，所述傳動齒輪三安裝于內立板一的一側，且于傳動齒環嚙合，所述傳動輥固定安裝于支撐組件的頂端，所述傳動輥的兩側均設置有傳動齒輪，所述傳動齒輪三的端面設置有小型傳動齒輪，所述傳動齒輪三端面的小型傳動齒輪與傳動輥一側的傳動齒輪通過傳動鏈條一進行連接，所述外立板的端面開設有弧形導向槽，所述主控齒輪的軸端延伸至弧形導向槽的外側，所述連接桿以及按壓桿均位于外立板的外側，所述轉動電機二安裝于送料輥的底端，所述轉動電機二的輸出端設置有齒輪；

11、當主控齒輪與傳動齒環嚙合時，送料輥以及傳動輥進行同向轉動；

12、當主控齒輪與傳動齒環分離時，送料輥以及傳動輥停止轉動。

13、作為一種封邊條加工用定長截斷設備的一種優選方案，所述支撐組件包括滑動座板、t型導向板以及裁切底座，所述滑動座板與固定底座構成滑動連接，所述物料輸送組件設于滑動座板的頂端，所述裁切底座位于切刀的底端，且裁切底座呈t型，內部設有供封邊條本體的滑動通道，所述t型導向板位于裁切底座的一側，所述t型導向板用于對封邊條本體進行支撐，所述長度延伸組件的端面設置有端部進料塊；當滑動座板向內滑動時，t型導向板能夠延伸至端部進料塊的底端。

14、作為一種封邊條加工用定長截斷設備的一種優選方案，所述排出組件包括多個輸送輥，所述輸送輥的一側均設置有傳動齒輪二，多個所述輸送輥分別安裝與滑動座板以及固定底座的頂端，位于滑動座板頂端的輸送輥與傳動輥共同連接有傳動鏈條二，位于固定底座頂端的輸送輥連接有傳動鏈條三。

15、作為一種封邊條加工用定長截斷設備的一種優選方案，所述頂部固定組件還包括頂部安裝板以及滑軌，所述頂部安裝板的兩側均與支撐桿構成固定連接，所述頂部安裝板的中部開設有調距滑槽，所述調距滑槽的一側設置有滑軌，所述滑軌用于供定位尺滑動，所述定位尺固定安裝于橫向滑動板的頂端，所述距離調節組件位于調距滑槽的內部滑動。

16、作為一種封邊條加工用定長截斷設備的一種優選方案，所述長度延伸組件還包括調節框架、所述調節框架的內部開設有供距離調節組件滑動的滑動導軌，所述調節框架的底端開設有多個用于插設延伸卡塊的導向插槽，所述距離調節組件還包括橫向限位模塊，所述橫向限位模塊的兩側設置有橫向滑塊，所述橫向滑塊位于滑動導軌內部滑動。

17、作為一種封邊條加工用定長截斷設備的一種優選方案，所述距離調節組件還包括延伸板、調距把手、定位指針、矩形導向塊、氣缸二、轉動電機一以及傳動齒輪一，所述延伸板位于橫向限位模塊的一側，且位于縱向限位模塊的頂端，所述調距把手固定安裝于橫向限位模塊的頂端，所述定位指針位于調距把手頂端的一側，所述矩形導向塊套設于調距把手的外側，且滑動設置于調距滑槽的內部，所述氣缸二固定安裝于延伸板的頂端，所述氣缸二的伸縮端與縱向限位模塊構成固定連接，所述轉動電機一安裝于底部擋塊的一側，且輸出端與傳動齒輪一嚙合，所述傳動齒輪一安裝于底部擋塊的側面，當底部擋塊向下滑動時，傳動齒輪一與傳動鏈條三嚙合，所述縱向限位模塊的端面設置有位于橫向限位模塊內部滑動的縱向滑塊，所述底部擋塊位于傳感器的頂端設置有用于輸送封邊條本體的滑動通道。

18、作為一種封邊條加工用定長截斷設備的一種優選方案，所述橫向調節組件還包括首端固定塊以及導向桿，所述首端固定塊的兩側均與支撐桿構成固定連接，兩個所述導向桿固定設置于首端固定塊與頂部安裝板之間，所述橫向滑動板與導向桿構成滑動連接。

19、本發明的有益效果：通過距離調節組件內部設置有可沿縱向滑動的底部擋塊，在進行定長時，能夠通過調節橫向限位滑塊的位置進行一次初步定位，在調節框架內部安裝多個延伸卡塊，并使橫向限位模塊與延伸卡塊貼合，同時觀察底部擋塊底部錐面的位置，避免下降過程中與輸送輥發生干涉，在初步定位完成后，通過控制調距螺紋桿的轉動，能夠帶動滑動座板以及橫向滑動板同步向外或向內滑動，定位尺跟隨橫向滑動板移動，對定長的尺寸進行二次調節，達到產品定長的目的，當底部擋塊位于底端時，轉動電機一能夠帶動傳動鏈條三進行轉動，能夠通過輸送輥將截斷后的封邊條本體進行排出，避免出現堆積的情況，當傳感器感應到封邊條本體與其接觸時，控制切刀截斷封邊條本體，在切刀下切的過程中，通過按壓桿下壓，帶動連接桿進行轉動，使主控齒輪與傳動齒環分離，及時的停止送料，避免封邊條撞擊切刀導致端面受損，影響輸送效果，在切刀下切的過程中，主控齒輪與傳動齒環嚙合，實現物料輸送組件的送料，通過切刀控制物料輸送組件的停止與開啟，以及主動的輸送截斷后的封邊條本體，無需工人看守，實現了設備的自動化運行，提高了工作效率。
