本發明涉及一種門鉸，具體是一種帶外緩沖功能的五金門鉸。

背景技術：

1、為了提升鉸鏈的使用舒適度和延長其使用壽命，緩沖五金鉸鏈應運而生，其主要通過設置阻尼裝置，實現鉸鏈開合過程中的平穩緩沖，防止快速關閉造成的沖擊和噪聲?，F有技術中緩沖五金鉸鏈通常將阻尼裝置設置在鉸杯內部或鉸臂內部，鉸杯及鉸臂的內部空間有限，阻尼裝置的安裝位置受到很大的限制。傳統技術中，為了應對該狹窄的安裝空間，緩沖器需要設計得較為細小，因此其體積通常較小，直接導致緩沖器所能承受的沖擊力范圍較窄，較小的緩沖器不能提供足夠的緩沖效果，因此導致緩沖器承受著較大的應力，緩沖器在長時間的運行過程容易出現磨損，加速了緩沖器的性能衰減，縮短其使用壽命，最終導致緩沖器損壞或者無法達到預期的緩沖效果，還因為緩沖效果不理想增加了產生噪音的風險，無法滿足對靜音性能的需求。同時，緩沖器與其他零部件之間需要非常緊湊的結構裝配才能進行，安裝難度大，安裝成本高，不利于對鉸鏈的廣泛使用。

技術實現思路

1、本發明的目的是為了克服已有技術存在的缺點，提供一種結構簡單，制作成本低，緩沖效果理想，拆裝便捷，提升耐沖擊力和抗壓力，適配多類型規格的門鉸使用的一種帶外緩沖功能的五金門鉸。

2、本發明目的是用以下方式實現的：一種帶外緩沖功能的五金門鉸，其包括鉸杯及鉸臂，鉸杯于鉸臂間通過上連桿及下連桿鉸接，上連桿及下連桿相對鉸杯或鉸臂擺動，以實現門鉸的開合，所述鉸杯的一外側面設置有安裝座及滑塊，緩沖器固定于安裝座內，緩沖器另一端與滑塊連接，緩沖器用于限制滑塊的運動速度；

3、所述鉸杯的內側面設置有驅動座，驅動座一側往外伸出形成插板，對應地，在鉸杯的內側壁開設有避空槽，插板穿過避空槽與滑塊連接；

4、所述的上連桿及下連桿通過上鉸接軸及下鉸接軸與鉸杯鉸接，所述的上連桿的外側面突出形成有驅動臺，驅動臺遠離上連桿與上鉸接軸的鉸接點設置，所述驅動座貫穿其本體開設有驅動槽，驅動槽套裝在驅動臺外，鉸鏈關閉時驅動臺通過驅動槽驅使驅動座運動，使滑塊推動緩沖器運動，從而產生關門時的阻力；

5、所述的驅動槽頂部凹進形成限位槽，限位槽其截面寬度小于驅動臺截面最小寬度，所述驅動臺抵壓于限位槽下。

6、所述驅動臺下方由上連桿本體凹陷形成滑動面，所述滑動面的一側端突出設置有內限位臺；所述驅動座往內延伸設置外限位臺，內限位臺卡置于外限位臺上，推動驅動座運動。

7、所述的緩沖器為壓縮阻尼型液壓阻尼器，緩沖器的缸體部分固定在安裝座內，緩沖器的活塞桿與滑塊連接。

8、所述的活塞桿上設置有卡臺，所述滑塊上設置有卡槽，該卡槽的一端口敞口設置，卡臺穿過卡槽敞口端并卡置于該卡槽內；

9、所述卡槽另一端貫穿滑塊本體設置有插槽，所述插板穿過避空槽插裝于插槽內；所述的插槽與卡槽導通設置，夾持卡臺于插板及卡槽間。

10、所述的卡槽呈t字形設置，其上端截面寬度小于其下端截面寬度，且小于活塞桿直徑設置。

11、所述的滑塊上設置有上彈簧柱，相對應地，在安裝座上設置有下彈簧柱，彈簧一端頭圈套于上彈簧柱上，并抵壓在滑塊端面上；另一端頭圈套于下彈簧柱上，并抵壓在安裝座端面上，彈簧產生推力，推動滑塊與安裝座相離運動。

12、所述的避空槽貫穿鉸杯的側面設置，所述滑塊端突出本體端面設置有導向臺，導向臺延伸入避空槽內，并沿著該避空槽滑動。

13、所述的安裝座外壁斜向設置有安裝槽，貫穿該安裝槽內壁開設有鉸接孔，所述上鉸接軸及下鉸接軸之間通過連接軸連接，上鉸接軸穿插于鉸接孔內，將安裝座固定在鉸杯的外側面上。

14、所述的限位槽內對應驅動臺位置設置有向槽內方向凸起的臺階，所述的驅動臺與臺階接觸推動驅動座運動。

15、本發明的有益效果是：1、結構簡單，制作成本低，提高市場競爭力。

16、緩沖器安裝在鉸杯的外側，不再受限于鉸杯內部的狹小空間，顯著提高緩沖器的緩沖性能，適配多類型的規格的鉸鏈安裝使用，具備更強勁的抗沖擊力和耐用性。

17、利用上連桿本體進行聯動緩沖驅動，確保了鉸鏈在關閉期間的運動穩定可靠，避免緩沖器直接緩沖而帶來的不均勻力傳遞，緩沖效果好。

技術特征：

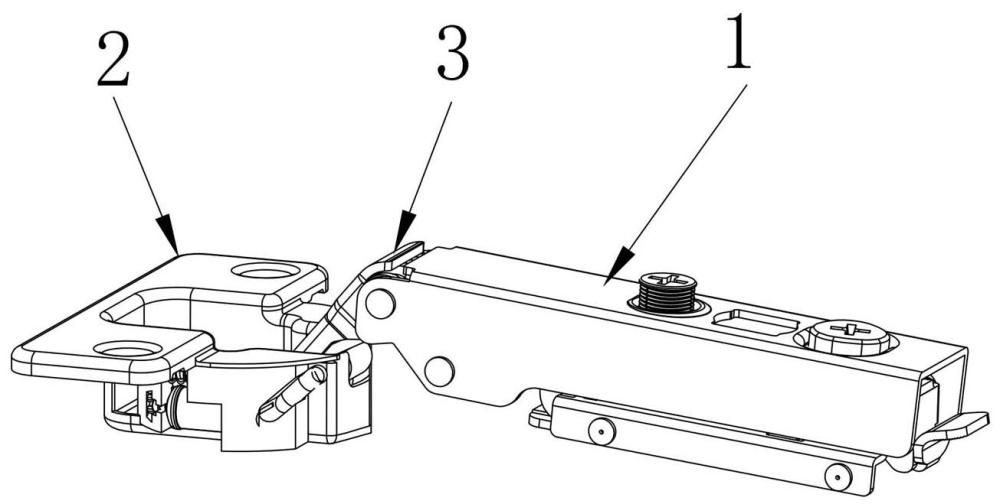

1.一種帶外緩沖功能的五金門鉸，其包括鉸杯（2）及鉸臂（1），鉸杯（2）于鉸臂（1）間通過上連桿（3）及下連桿（10）鉸接，上連桿（3）及下連桿（10）相對鉸杯（2）或鉸臂（1）擺動，以實現門鉸的開合，其特征在于：所述鉸杯（2）的一外側面設置有安裝座（4）及滑塊（5），緩沖器（7）固定于安裝座（4）內，緩沖器（7）另一端與滑塊（5）連接，緩沖器（7）用于限制滑塊（5）的運動速度；

2.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的驅動槽（62）頂部凹進形成限位槽（63），限位槽（63）其截面寬度小于驅動臺（31）截面最小寬度，所述驅動臺（31）抵壓于限位槽（63）下。

3.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述驅動臺（31）下方由上連桿（3）本體凹陷形成滑動面（32），所述滑動面（32）的一側端突出設置有內限位臺（33）；所述驅動座（6）往內延伸設置外限位臺（65），內限位臺（33）卡置于外限位臺（65）上，推動驅動座（6）運動。

4.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的緩沖器（7）為壓縮阻尼型液壓阻尼器，緩沖器（7）的缸體（71）部分固定在安裝座（4）內，緩沖器（7）的活塞桿（72）與滑塊（5）連接。

5.根據權利要求4所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的活塞桿（72）上設置有卡臺（73），所述滑塊（5）上設置有卡槽（51），該卡槽（51）的一端口敞口設置，卡臺（73）穿過卡槽（51）敞口端并卡置于該卡槽（51）內；

6.根據權利要求5所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的卡槽（51）呈t字形設置，其上端截面寬度小于其下端截面寬度，且小于活塞桿（72）直徑設置。

7.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的滑塊（5）上設置有上彈簧柱（53），相對應地，在安裝座（4）上設置有下彈簧柱（41），彈簧（8）一端頭圈套于上彈簧柱（53）上，并抵壓在滑塊（5）端面上；另一端頭圈套于下彈簧柱（41）上，并抵壓在安裝座（4）端面上，彈簧（8）產生推力，推動滑塊（5）與安裝座（4）相離運動。

8.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的避空槽（21）貫穿鉸杯（2）的側面設置，所述滑塊（5）端突出本體端面設置有導向臺（54），導向臺（54）延伸入避空槽（21）內，并沿著該避空槽（21）滑動。

9.根據權利要求1所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的安裝座（4）外壁斜向設置有安裝槽（42），貫穿該安裝槽（42）內壁開設有鉸接孔，所述上鉸接軸（11）及下鉸接軸（12）之間通過連接軸（13）連接，上鉸接軸（11）穿插于鉸接孔內，將安裝座（4）固定在鉸杯（2）的外側面上。

10.根據權利要求2所述的一種帶外緩沖功能的五金門鉸，其特征在于：所述的限位槽（63）內對應驅動臺（31）位置設置有向槽內方向凸起的臺階（64），所述的驅動臺（31）與臺階（64）接觸推動驅動座（6）運動。

技術總結
一種帶外緩沖功能的五金門鉸，其包括鉸杯及鉸臂，鉸杯于鉸臂間通過上連桿及下連桿鉸接，所述鉸杯的一外側面設置有安裝座及滑塊，緩沖器固定于安裝座內，緩沖器另一端與滑塊連接，緩沖器用于限制滑塊的運動速度；所述鉸杯的內側面設置有驅動座，驅動座一側往外伸出形成插板，對應地，在鉸杯的內側壁開設有避空槽，插板穿過避空槽與滑塊連接；所述的上連桿及下連桿通過上鉸接軸及下鉸接軸與鉸杯鉸接，所述的上連桿的外側面突出形成有驅動臺，驅動臺遠離上連桿與上鉸接軸的鉸接點設置，所述驅動座貫穿其本體開設有驅動槽，驅動槽套裝在驅動臺外，鉸鏈關閉時驅動臺通過驅動槽驅使驅動座運動，使滑塊推動緩沖器運動，從而產生關門時的阻力。

技術研發人員：戚志
受保護的技術使用者：廣東炬森精密科技股份有限公司
技術研發日：
技術公布日：2025/4/24
