本發明涉及機器人，尤其涉及一種采樣機器人及其控制方法，及介質。

背景技術：

1、隨著人工智能技術的發展，移動機器人在工業上的作用日漸凸顯，在制造加工、電子產品組裝、倉儲物流等領域均有應用。采樣機器人作為移動機器人的一類，專門設計用于執行采樣任務，可在各種環境中移動并自動采集樣本用于質量檢測。

2、目前，對于采樣機器人，通常控制其按照預先設定的路線間隔一定數量產品或間隔一定時間進行采樣，沒有考慮到樣本所在環境差異對樣本性能的影響，進而使得所采集樣本不能全面準確反映產品的整體質量。尤其是食品、藥品、飼料、化工等對質量要求嚴格的產品，若采集的樣本不能全面準確反映產品質量，更是將會導致十分嚴重的后果。

3、因此，如何對采樣機器人的采樣進行控制，以使得所采集樣本全面準確地反映產品整體質量，是當前亟須解決的技術問題之一。

技術實現思路

1、本發明的主要目的在于提供一種采樣機器人及其控制方法，及介質，旨在解決如何對采樣機器人的采樣進行控制，以使得所采集樣本全面準確地反映產品整體質量的技術問題。

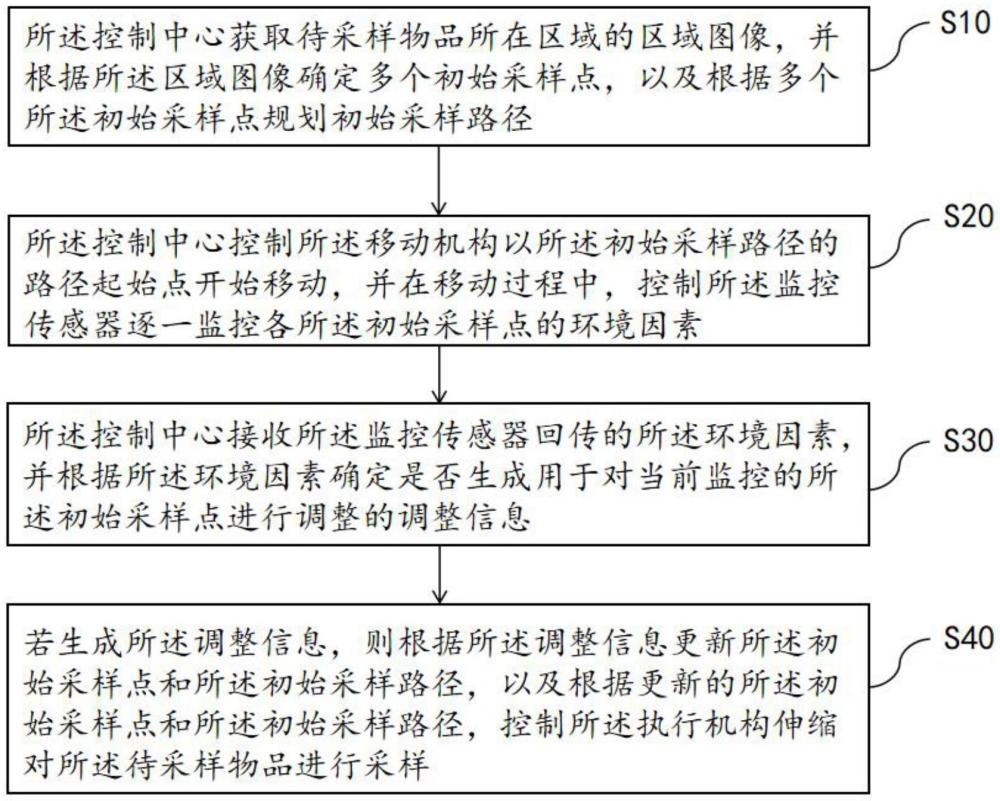

2、為實現上述目的，本發明提供一種采樣機器人的控制方法，所述采樣機器人包括控制中心，以及與所述控制中心通信連接的移動機構、監控傳感器、執行機構，所述采樣機器人的控制方法包括：

3、所述控制中心獲取待采樣物品所在區域的區域圖像，并根據所述區域圖像確定多個初始采樣點，以及根據多個所述初始采樣點規劃初始采樣路徑；

4、所述控制中心控制所述移動機構以所述初始采樣路徑的路徑起始點開始移動，并在移動過程中，控制所述監控傳感器逐一監控各所述初始采樣點的環境因素；

5、所述控制中心接收所述監控傳感器回傳的所述環境因素，并根據所述環境因素確定是否生成用于對當前監控的所述初始采樣點進行調整的調整信息；

6、若生成所述調整信息，則根據所述調整信息更新所述初始采樣點和所述初始采樣路徑，以及根據更新的所述初始采樣點和所述初始采樣路徑，控制所述執行機構伸縮對所述待采樣物品進行采樣。

7、優選地，所述根據所述環境因素確定是否生成用于對當前監控的所述初始采樣點進行調整的調整信息的步驟包括：

8、獲取上一個監控的初始采樣點所對應歷史環境因素中的歷史環境溫度和歷史環境濕度；

9、生成所述環境因素中環境溫度與所述歷史環境溫度之間的溫度差值，以及所述環境因素中環境濕度與所述歷史環境濕度之間的濕度差值；

10、判斷所述溫度差值是否大于預設溫度閾值，以及所述濕度差值是否大于預設濕度閾值；

11、若所述溫度差值大于預設溫度閾值，和/或所述濕度差值大于預設濕度閾值，則生成所述調整信息。

12、優選地，所述若所述溫度差值大于預設溫度閾值，和/或所述濕度差值大于預設濕度閾值，則生成所述調整信息的步驟包括：

13、生成所述溫度差值與預設溫度閾值之間的第一大小關系，和/或生成所述濕度差值與預設濕度閾值之間的第二大小關系；

14、根據所述第一大小關系和/或所述第二大小關系，確定新增采樣點的新增數量；

15、根據上一個監控的初始采樣點與當前監控的初始采樣點之間的采樣路徑，確定與各所述新增采樣點對應的新增位置；

16、將所述新增數量和各所述新增位置生成為所述調整信息。

17、優選地，所述根據所述調整信息更新所述初始采樣點和所述初始采樣路徑的步驟包括：

18、確定以當前監控的所述初始采樣點的采樣點位置為起始點，經過不同路徑串聯所有新增位置到達下一初始采樣點所形成的多條完整路徑，并計算各條所述完整路徑的路徑距離，計算公式為：

19、

20、其中，si表示第i條完整路徑的路徑距離，n表示完整路徑中采樣點位置的數量，(xki、yki)表示第i條完整路徑中第k個采樣點位置在圖像坐標系中的坐標值，(xki+1、yki+1)表示第i條完整路徑中第k+1個采樣點位置在圖像坐標系中的坐標值，ni表示第i條完整路徑中由待采樣物品構成障礙物的數量，d表示每個障礙物對應增加的直線距離，mi表示第i條完整路徑中的障礙物轉角次數，θ表示障礙物轉角角度，(eθ*cosθ)表示與轉角角度對應的距離參數，d表示每次轉角對應增加的轉角距離；

21、確定各所述路徑距離中的最小值，并根據所述最小值對應的完整路徑和新增位置，對所述初始采樣路徑和所述初始采樣點進行更新。

22、優選地，所述根據所述區域圖像確定多個初始采樣點的步驟包括：

23、識別所述待采樣物品在所述區域圖像中的物品成像是否為規律成像，若為規律成像，則根據所述待采樣物品的數量與預設采樣比例，確定待采樣物品的采樣數量；

24、將所述區域圖像劃分為與所述采樣數量對應的區域子圖像，并確定所述區域子圖像中的目標物品成像，將與所述目標物品成像對應的待采樣物品所在的位置作為所述初始采樣點；

25、若所述物品成像非規律成像，則對所述物品成像進行聚類，生成多個聚類簇，針對每一所述聚類簇，根據所述聚類簇中各元素在圖像坐標系中的位置坐標，計算各元素的采樣概率，計算的公式為：

26、

27、其中，pj表示第j個元素的采樣概率，xj表示第j個元素在圖像坐標系中位置坐標的x坐標值，yj表示第j個元素在圖像坐標系中位置坐標的y坐標值，xc表示聚類簇的簇中心在圖像坐標系中的x坐標值，yc表示聚類簇的簇中心在圖像坐標系中的y坐標值，xτ表示聚類簇中各元素在圖像坐標系中位置坐標的x坐標平均值，yτ表示聚類簇中各元素在圖像坐標系中位置坐標的y坐標平均值，v1表示簇中心的中心權重值，v2表示各元素在圖像坐標系中位置坐標所對應均值坐標的平均權重值；

28、根據所述聚類簇中的元素?cái)?shù)量和預設采樣比例，確定每一聚類簇的簇采樣數量，并根據所述簇采樣數量和各所述采樣概率，確定所述初始采樣點。

29、優選地，所述采樣機器人還包括通信模塊，所述控制所述執行機構伸縮對所述待采樣物品進行采樣的步驟之后包括：

30、基于所述通信模塊將所述執行機構進行采樣的執行力度數據傳輸?shù)脚c所述采樣機器人通信連接的采樣管理平臺，由所述采樣管理平臺基于所述環境因素評估所述執行力度數據是否為待修正數據；

31、若所述控制中心接收到所述執行力度數據為待修正數據的反饋信息，則根據所述反饋信息中與所述待修正數據對應的修正參考數據，控制所述執行機構對所述待采樣物品進行再次采樣。

32、優選地，所述由所述采樣管理平臺基于所述環境因素評估所述執行力度數據是否為待修正數據的步驟包括：

33、所述采樣管理平臺獲取與所述待采樣物品對應的參考力度數據，并根據所述環境因素中的環境溫度和環境濕度，計算所述待采樣物品在所述環境因素下的力度修正系數，計算公式為：

34、

35、其中，s表示力度修正系數，k1表示預設的溫度權重，k2表示預設的濕度權重，μ表示待采樣物品的密度，c表示待采樣物品的比熱容，w表示待采樣物品對應的溫度系數，t表示環境溫度，p0表示待采樣物品的在標準大氣壓下的抗壓強度，hc表示飽和濕度，p表示待采樣物品的平均抗壓強度，h表示環境濕度；

36、根據所述力度修正系數對所述參考力度數據進行修正，生成修正力度數據，并判斷所述執行力度數據是否與所述修正力度數據匹配，若與所述修正力度數據匹配，則判定所述執行力度數據非待修正數據；

37、若所述執行力度數據與修正力度數據不匹配，則判定所述執行力度數據為待修正數據，并根據所述修正力度數據生成執行力度數據為待修正數據的反饋信息。

38、優選地，所述采樣機器人還包括清潔部件，所述控制所述執行機構伸縮對所述待采樣物品進行采樣的步驟之后包括：

39、控制所述執行機構伸縮至默認位置，并控制所述執行機構移動至清潔部件對應的待清潔區域；

40、控制所述執行機構從所述待清潔區域伸入至所述清潔部件的清潔倉，并在所述清潔倉內控制對所述執行機構進行清潔。

41、進一步地，為實現上述目的，本發明還提供一種采樣機器人，所述采樣機器人包括控制中心，以及與所述控制中心通信連接的移動機構、監控傳感器、執行機構、通信模塊和清潔部件；

42、所述控制中心包括存儲器、處理器、通信總線以及儲存在所述存儲器上的控制程序：

43、所述通信總線用于實現處理器和存儲器之間的連接通信；

44、所述處理器用于執行所述控制程序，以實現如上所述采樣機器人的控制方法的步驟。

45、進一步地，為實現上述目的，本發明還提供一種介質，所述介質為可讀存儲介質，所述可讀存儲介質上儲存有控制程序，所述控制程序被處理器執行時實現如上所述采樣機器人的控制方法的步驟。

46、本發明采樣機器人及其控制方法，及介質，采樣機器人包括控制中心，以及與控制中心通信連接的移動機構、監控傳感器、執行機構?？刂浦行脑讷@取到待采樣物品所在區域的區域圖像后，先依據該區域圖像確定出多個初始采樣點，并依據多個初始采樣點規劃初始采樣路徑；進而控制移動機構從初始采樣路徑的路徑起始點開始移動，在移動過程中，控制監控傳感器逐一監控各初始采樣點的環境因素；控制中心依據監控傳感器回傳的環境因素確定是否需要生成用于對當前監控的初始采樣點進行調整的調整信息；若確定具有生成該類調整信息的需求，則生成該類調整信息并根據該生成的調整信息對初始采樣點和初始采樣路徑進行更新，進而依據更新的初始采樣點和初始采樣路徑，控制執行機構伸縮對待采樣物品進行采樣。以此，通過對采樣機器人設置監控傳感器，在采樣機器人移動采樣過程中，由監測傳感器對每一初始采樣點的環境因素進行逐一監控，一旦由監控的環境因素反映出環境因素差異可能導致樣本性能變化，則生成用于對初始采樣點進行調整的調整信息，由該調整信息更新初始采樣點和初始采樣路徑，通過更新采集更多更能全面反映待采樣物品質量的樣本，使得所采集的樣本更為全面準確地反映了待采樣物品的整體質量。
