本發明涉及用于特別是消防車輛用的云梯的救援艙的防墜落設備。

背景技術：

在云梯的梢端上的艙中、特別是在救援艙中工作通常需要從艙中探身出去，并且在其他情況下可能還需要保持門敞開。此外，艙可能會撞到障礙物而導致嚴重的回彈。

所有這些情況都可能使艙中的人員被拋出艙。

為了防止墜落的風險，可以使用自我保護系統。例如，操作員可以被提供有通過繩索連接至艙的安全吊帶。

該繩索是不可伸長的，因此該繩索限制操作員的運動。

已知可伸縮式防墜器。可伸縮式防墜器包括自卷繞線軸，安全帶卷繞在該自卷繞滾筒上。安全帶可以展開直到達到預定速度，超過該預定速度，線軸鎖定安全帶。

線軸設計成在安全帶被向下?tīng)坷瓡r(shí)懸掛至例如水平臂。可伸縮式防墜器無法支承與所述向下?tīng)坷a(chǎn)生的力量不同的力量，由于這一事實，因而不允許用于另外的用途。

另外，利用存放在救援艙中的標準的可伸縮式防墜器進行保護將需要用于存放防墜器的安全之處，并且另一方面還需要足夠的間隙來確保在使用時處于任何取向的可伸縮式防墜器上都沒有橫向力。此外，使防墜器離開存放狀態并準備使用必然會需要費時的動作。

技術實現要素：

本發明的主要目的是提供一種隨時準備使用的防墜落系統，該防墜落系統可以在任何情況下——即，以任何取向——實施，以容易地安裝在特別是用于消防車輛用的云梯的救援艙中，以便簡化操作員或消防員的操作。

可伸縮式防墜器具有本體，本體具有兩個相反的側部，一個第一側部具有開口，安全帶通過該開口滑出或者縮回以被卷繞。

本發明的基本思想在于：所述第一側部的前方設置有偏轉裝置以驅使安全帶僅將純粹的牽拉力量傳遞至可伸縮式防墜器，而可伸縮式防墜器的本體的與該第一側部相反的第二側部由接頭支撐，因此與純粹的牽拉力量不同的力量在偏轉裝置上被卸載，并且可伸縮式防墜器的本體可以自主地使自身定向，以使與純粹的牽拉力量不同的力量分量最小。根據本發明，與牽拉安全帶的力量的方向無關，可伸縮式防墜器僅經受與已知的可伸縮式防墜落裝置的結構特征一致的純粹的牽拉力量。

此外，偏轉裝置與接頭的結合允許限制可伸縮式防墜器的本體的振動，而不管自卷繞的安全帶的牽拉方向如何。

優選地，安全帶的自由且可觸及的端部具有止擋裝置，該止擋裝置可以與鉤環重合，使得通過在接頭和與偏轉裝置配合的安全帶之間持續地保持可伸縮式防墜器本體處于牽引力下而使安全帶不能完全卷繞。

有利地，由于本發明，本身已知的可伸縮式防墜器可以以任何姿態且根據任何空間取向安裝在艙中。

根據本發明的優選實施方式，鉸鏈和偏轉裝置由艙框架獨自支撐。

根據本發明的另一優選實施方式，鉸鏈和偏轉裝置由獨立于艙框架的共同的支撐元件來支撐，該支撐元件可以與云梯的梢端以及/或者艙相關聯。

優選地，防護罩與支撐元件相關聯，以使可伸縮式防墜器免于物理或化學因素。

由于本發明，可伸縮式防墜器的沉重的重量由艙承受、或者由設計用于栓系操作員的固定點來承受。操作員或消防員只需要牽拉安全帶的可自由觸及的端部并將該端部例如借助于鉤環連接至他自己的安全吊帶。

本發明的另一主題是一種設置有根據本發明的防墜落設備的救援艙。

本發明的另一目的是一種安裝根據本發明的可伸縮式防墜器的方法。

優選地，防墜落設備通過設置下述鉤環來結合在救援艙的底板和/或壁中，所述鉤環連接至安全帶的自由端部、由救援艙的欄桿的頂部邊緣支撐、預備被拉動并連接至他/她自己的安全吊帶。

這些及其他目的通過所附權利要求來實現，所附權利要求描述了本發明的優選實施方式并且形成本說明書的組成部分。

附圖說明

通過借助于待參照附圖閱讀的、并且以僅示例性而非限制性的示例的方式給出的以下詳細描述，本發明將變得充分清晰，在附圖中：

-圖1示出了由根據本發明的第一實施方式的裝置提供的可伸縮式防墜器的第一立體圖，

-圖2示出了圖1的對象的另一立體圖，

-圖3和圖4示出了本發明的另一優選實施方式的不同的立體圖，

-圖5示出了與圖3和圖4中示出的實施方式相關聯的罩。

在附圖中，相同的附圖標記和字母指示相同的部件或者功能上等效的部件。

根據本發明，術語“第二元件”并不意味著存在“第一元件”，第一、第二等僅用于提高描述的清楚性，并且第一、第二等不應當以限制性的方式來理解。

具體實施方式

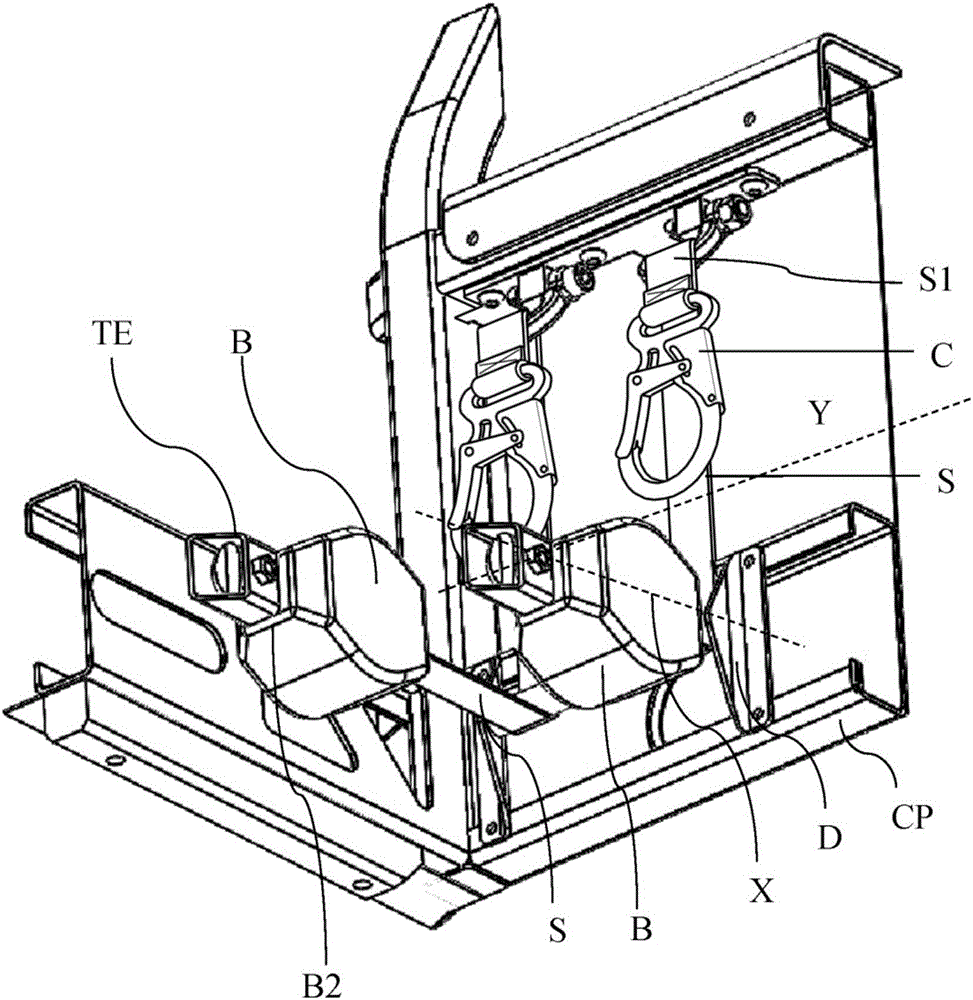

圖1和圖2示出了救援艙框架F的一部分，其中在該部分中，該框架支撐有兩個可伸縮式防墜器FA。

每個可伸縮式防墜器均限定其特有的指示兩個相反的側部B1和B2的延伸軸線X。

安全帶S從第一側部滑出。

根據本發明，在第一側部B1的前方且與側部B1相距正距離/正間隙處設置有偏轉裝置B，該偏轉裝置適于吸收相對于所述延伸軸線X偏轉的任何牽拉力量，從而可伸縮式防墜器僅受到純粹的牽拉力量，并且第二側部B2由艙框架F經由接頭J來支撐。

有利地，本體B通過接頭J附接至固定點——框架，從而在安全帶突然抽出期間，在偏轉裝置上滑動的帶的最終振動不會負面地影響本體，相應地，本體可以在接頭上自由擺動。

安全帶S優選地呈扁平織帶的形式，因此，安全帶S與細長的且呈管狀的元件的配對——即，局部相切的卷繞——是有利的。換言之，與帶在滑動時的側面相對的偏轉裝置可以由一個或一對縱向元件構成，該縱向元件優選地是管狀的。因此，根據實施方案，偏轉裝置可以由限定帶所滑動通過的細長狹縫的一個或一對平行的管狀元件來限定。

優選地，接頭J包括球接頭或單個鉸鏈，球接頭或單個鉸鏈具有與限定偏轉裝置D的管狀元件的延伸方向平行并且優選地與延伸軸線X垂直的旋轉軸線Y。此外，接頭可以包括額外的鉸鏈，該額外的鉸鏈具有與本體B的延伸軸線X重合或平行的旋轉軸線。由于該最后的可能性，根據偏轉裝置的定位以及安全帶的形狀，本體可以使自身更好地定向以僅經受純粹的牽拉力。

應當清楚的是，圖1和圖2示出了為了更好地理解附圖而被斜切的方形管狀元件的末端TE，然而，該末端與框架F固定在一起并且代表本體B所連接至的接頭J的固定部分。

遵循圖1和圖2中示出的示例，安全帶S穿入環狀件L內，從而準備在任何危險情況下被牽拉并連接至他/她自己的安全吊帶，其中，環狀件L優選地由救援艙的欄桿支撐并且優選地支撐在偏轉裝置的豎向上方幾厘米處。

優選地，附接在安全帶S的自由且可觸及的端部S1處的鉤環或掛鉤C與環狀件L相牽絆，以通過將本體B一直保持為受牽引狀態來防止安全帶完全卷繞。替代性地，單獨的厚元件附接在安全帶的所述自由端部上以通過保持鉤環懸掛至環狀件L來與環狀件L相牽絆。

根據圖1和圖2，本體B布置在艙的底板的下方，因此，安全帶經受由偏轉裝置D造成的第一偏轉以及由環狀件L造成的第二偏轉。因此，安全帶順著艙的形狀延伸：首先順著底板，然后順著壁，一直到環狀件L為止。

根據圖1和圖2的對比，可以領會到由一種H形件限定的偏轉裝置的形狀，其中，H形件的沿豎向且平行的元件通過螺釘附接至與艙的底板平行的盒狀橫檔CP，并且H形件的中間元件是管狀元件。

此外，根據本發明的優選實施方式，本體B連接成使得本體B與偏轉裝置D彼此間隔開一段距離/間隙，以呈現更加緊湊的構型，而不管本體B的橫向尺寸如何。

根據本發明的通過圖3至圖5公開的另一優選實施方式，接頭J、本體B和偏轉裝置D的相對位置由在下文中被稱為支撐元件SP的輔助部件來保持。支撐元件SP包括兩個相反的端部SP1和SP2，第一端部SP1構造成支撐或限定偏轉裝置D，而第二端部SP2構造成支撐或限定與本體B的第二側部B2相連接的接頭J。

優選地，該支撐元件SP由呈T形的扁平金屬部件制成，該呈T形的扁平金屬部件的中間部分與本體B的延伸軸線X平行。在端部SP2處，T形部件的兩個臂相對于T形部件的中間部分面向彼此折疊90°。所述臂設置有連接銷以根據與延伸軸線X垂直的軸線Y來限定鉸鏈的支點。在SP1處，支撐元件具有相對于T形部件的中間部分的延伸方向折疊90°的端部，以支撐偏轉裝置D。根據本實施方式，偏轉裝置包括環，該環被環狀地支撐以使該環的旋轉軸線與本體B的延伸軸線X重合。最后，加強臂橫向且傾斜地將端部SP1的折疊部分與T形部件的剩余的中間部分連接。

本實施方式通過自主地保持偏轉裝置D與可伸縮式防墜器的本體的正確的相對定位和間隙而使得支撐元件SP能夠連接至艙的壁或者云梯的梢端。

圖5示出了這樣的實施方式，在該實施方式中，外形如瓶子的罩CV通過下述方式包繞設備而使得瓶狀件CV的口部與偏轉裝置重合：為可伸縮式防墜器的本體B留出足夠的間隙以使本體B自行定向以便經受純粹的牽拉力，而不管在操作員的操作期間安全帶被操作員沿何種方向牽拉。

根據圖3至圖5，該設備不受環境影響，并且該設備具有內部間隙以允許本體B自行定向，同時根據參照?qǐng)D1和圖2公開的第一實施方式，將防墜器與偏轉裝置一起安裝在救援艙的地面結構中應當以確保上述間隙的方式執行。然而，這種實施方式利用的是地面結構的覆蓋范圍所提供的保護，即沒有額外的罩。因此，根據圖1和圖2的這種實施方式，需要很小的重量來保護設備免受環境因素的損害。
