本實用新型屬于消防器材技術領域，尤其涉及一種滅火輸送管道。

背景技術：

滅火輸送管道是用于消防方面，連接消防設備、器材，輸送滅火用水、氣體或其他滅火介質的管道材料。現有的滅火輸送管道在移動過程中需要至少兩個人配合，當管道過長或充水后重量太大時，移動更為困難；且管道在使用時直接與地面接觸，拖拽過程中會與地面產生摩擦，極易造成管道損壞。

技術實現要素：

本實用新型的目的是針對現有技術中存在的上述問題，提供一種滅火輸送管道，本實用新型的滅火輸送管道上設有萬向輪帶槽和萬向輪，移動過程省時省力，且不易造成管道磨損。

本實用新型解決其技術問題所采用的技術方案是：

一種滅火輸送管道，包括管道本體，所述管道本體兩端設有快速連接頭；

所述管道本體上沿軸向設有萬向輪帶槽，所述萬向輪帶槽由兩個直角折板結構組成，所述萬向輪帶槽內設有萬向輪帶，所述萬向輪帶上均勻設有萬向輪，所述萬向輪帶靠近兩端處與管道本體相應位置處配合設有按扣。

進一步的，所述萬向輪帶槽沿軸向均勻設有兩組，每組沿圓周方向均勻設置六個。

進一步的，所述萬向輪帶槽與管道本體的連接方式為焊接。

進一步的，所述萬向輪在每個萬向輪帶上均勻設有兩個。

進一步的，所述按扣分為子扣和母扣。

進一步的，所述管道本體上設有母扣，所述萬向輪帶上設有子扣。

進一步的，所述管道本體上設有子扣，所述萬向輪帶上設有母扣。

進一步的，所述萬向輪帶上的萬向輪之間設有熒光帶。

與現有技術相比，本實用新型產生的有益效果是：

(1)在管道本體外側設置萬向輪帶槽，萬向輪帶槽內插設有萬向輪帶，萬向輪帶上設有萬向輪，當消防人員移動管道本體時，萬向輪轉動，一方面使管道 本體便于移動、減少了消防人員的體力消耗，另一方面避免了管道本體與地面的摩擦，減少了由于摩擦造成的管道本體磨損；

(2)在萬向輪帶上設置熒光帶，便于消防人員在夜間進行消防作業。

附圖說明

下面結合附圖對本實用新型進一步說明：

圖1為本實用新型的整體結構示意圖；

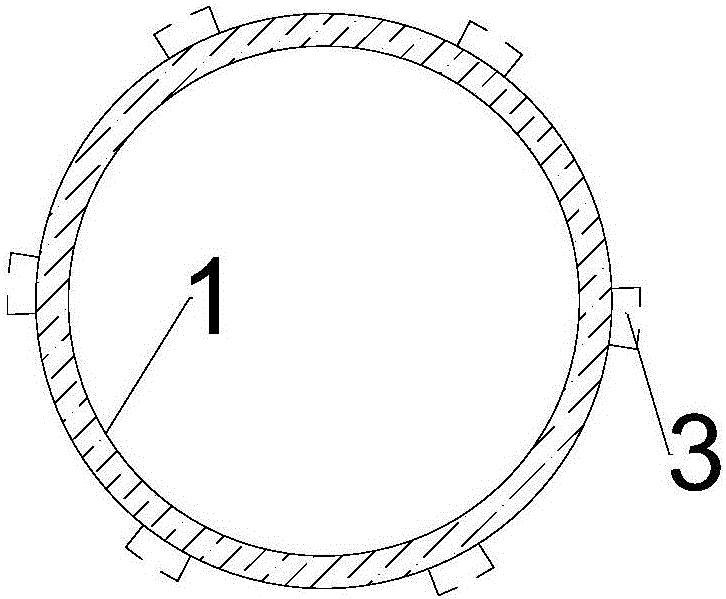

圖2為萬向輪帶槽在管道本體上的分布情況示意圖。

其中：1.管道本體，2.快速連接頭，3.萬向輪帶槽，4.萬向輪帶，5.萬向輪，6.按扣，7.熒光帶。

具體實施方式

下面結合實施例對本實用新型做進一步說明：

如圖1-2所述，本實用新型提供的一種滅火輸送管道，包括管道本體1，所述管道本體1兩端設有快速連接頭2；所述管道本體1上沿軸向設有萬向輪帶槽3，所述萬向輪帶槽3由兩個直角折板結構組成，所述萬向輪帶槽3內設有萬向輪帶4，所述萬向輪帶4上均勻設有萬向輪5，所述萬向輪帶4靠近兩端處與管道本體1相應位置處配合設有按扣6。

所述萬向輪帶槽3沿軸向均勻設有兩組，每組沿圓周方向均勻設置六個。

所述萬向輪帶槽3與管道本體1的連接方式為焊接。

所述萬向輪5在每個萬向輪帶4上均勻設有兩個。

所述按扣6分為子扣和母扣。

所述管道本體1上設有母扣，所述萬向輪帶4上設有子扣。

所述管道本體1上設有子扣，所述萬向輪帶4上設有母扣。

所述萬向輪帶4上的萬向輪5之間設有熒光帶7。

本實用新型的原理：

使用時，將萬向輪帶4插入萬向輪帶槽3內，并按上按扣6，移動管道本體1時，依靠萬向輪5的轉動即可實現管道本體1的快速移動，且移動過程省時省力；管道本體1兩側的快速連接頭2便于將管道本體1快速連接到消火栓等滅火設備上；熒光帶7便于消防人員在夜間進行消防救援。

以上通過實施例對本實用新型的進行了詳細說明，但所述內容僅為本實用新 型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
