本實用新型涉及醫用鼻罩設備領域，尤其是一種隱形鼻罩。

背景技術：

根據資料報道，目前造成空氣污染的主要成分是PM2.5的顆粒，它們是指一些直徑小于2.5μm的顆粒。而一般球菌直徑在0.5—5μm之間，桿菌一般長1—5μm,寬為0.5—1μm。病毒更小，一般直徑在100nm內，目前發現的最大的是痘病毒直徑約300nm，最小的是圓環病毒直徑17nm。形象比較，一個病毒和圓珠筆筆尖相比大概就相當于人和地球之比，所以病毒，尤其是那些很小的濾過性病毒的防護是很困難的。而空氣分子，以氮和氧分子計，單個約0.3nm，比病毒更小，這樣在保證我們呼吸用氧的情況下，防范各類病原體就成為了可能。

隨著科學技術的進步，近年新材料在各個行業的濾過中，發揮了極大作用。其中，突出的就是超濾膜，如聚砜中空纖維超濾膜等可以根據需要，對外徑和膜孔等進行控制制備，極大地方便了在各個行業的應用。比如，可以控制該類中空纖維側壁布滿5-100nm微孔，外徑1-5mm左右，內徑0.7-4mm左右的中空?qǐng)A形纖維。此外，還有聚丙烯PP脫氣膜膜絲等,其微孔徑為0.02μm，內徑可達1-5mm。

在單個人的霧霾等常見防護措施有常規口罩，新式加厚口罩，以及帶動力風扇的口罩，和比較夸張沒有被廣泛接受的各類鼻罩。現在的各類鼻罩，基本為鼻塞式。其缺陷是，佩戴不舒適，密閉性差，過濾效果不理想。而且為非一次性的，價格較高，其單副價格為20元以上。總體而言，性價比略差，衛生狀況難以保證，使用和保養有所不便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種濾過性能強大且結構小巧的隱形鼻罩。

本實用新型解決其技術問題所采用的技術方案是：隱形鼻罩，包括鼻罩本體，所述鼻罩本體為盲端管狀超濾膜管結構，所述鼻罩本體內填充設置有過濾結構，所述鼻罩本體的底部開口端通過親膚無紡布密封層進行密封，所述親膚無紡布密封層內嵌套設置有高效熔噴過濾布結構。

進一步的是，所述鼻罩本體的橫截面形狀為圓形或橢圓形。

進一步的是，包括由肉色硅膠制作而成的隱形鼻罩安裝座，所述隱形鼻罩安裝座將所述鼻罩本體固定于使用者鼻部。

進一步的是，所述過濾結構為高效活性炭。

進一步的是，所述親膚無紡布密封層的截面積大于鼻罩本體的截面積。

進一步的是，所述親膚無紡布密封層表面設置有粘膠涂層結構。

本實用新型的有益效果是：由于鼻孔的空間有限，因此需要作為隱形鼻罩的本實用新型具有緊湊的結構布置。在實際使用時，只需將隱形鼻罩的鼻罩本體嵌入到鼻孔內，然后將親膚無紡布密封層把鼻孔密封完全即可。進一步的，還可以在親膚無紡布密封層上設置粘膠涂層結構，從而如同創可貼一樣將鼻罩本體完全密封于使用者的鼻孔內。本實用新型結構設計極為精煉，但其濾過功能卻十分強大，尤其適合于空氣污染較為嚴重的地區的無呼吸道缺陷、無急慢性呼吸系統疾病和其他影響呼吸功能疾病的成年人的使用。

附圖說明

圖1是本實用新型的剖視圖。

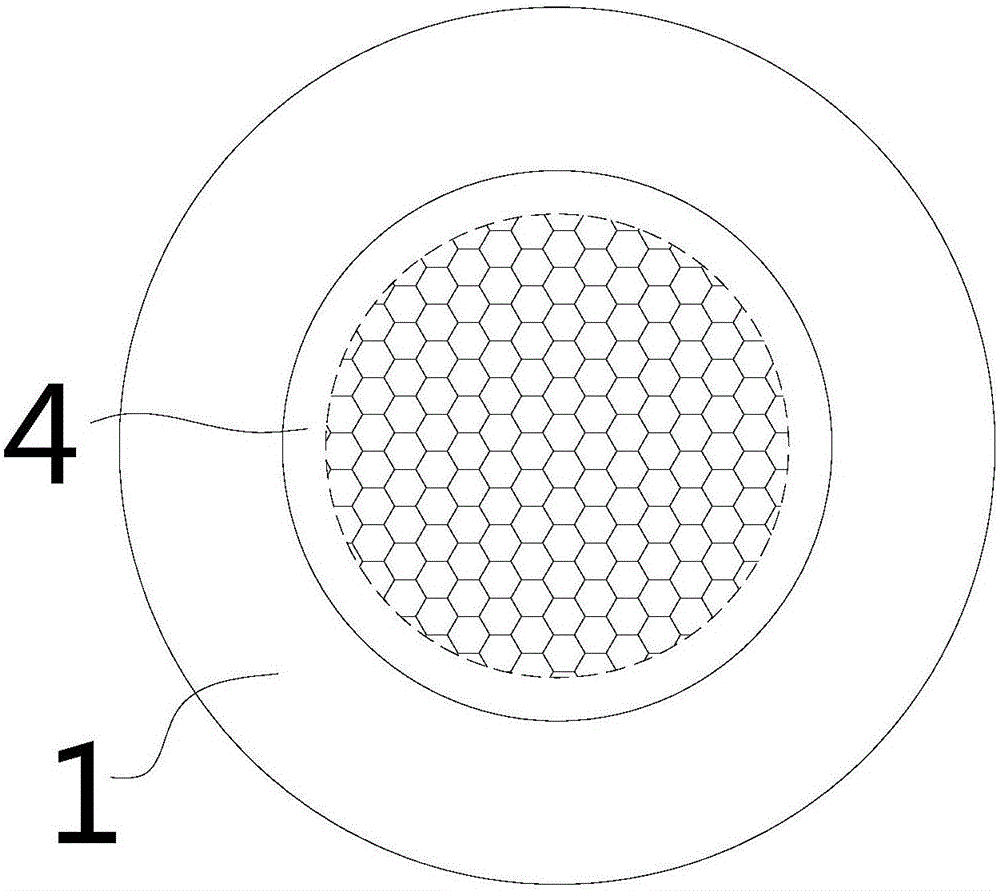

圖2是本實用新型的俯視圖。

圖中標記為：親膚無紡布密封層1、高效熔噴過濾布結構2、過濾結構3、鼻罩本體4。

具體實施方式

下面結合附圖對本實用新型進一步說明。

如圖1、圖2所示的隱形鼻罩，包括鼻罩本體4，所述鼻罩本體4為盲端管狀超濾膜管結構，所述鼻罩本體4內填充設置有過濾結構3，所述鼻罩本體4的底部開口端通過親膚無紡布密封層1進行密封，所述親膚無紡布密封層1內嵌套設置有高效熔噴過濾布結構2。

本實用新型內部各結構的功能如下：最外層為親膚無紡布密封層1，一般的，在親膚無紡布密封層1的表面還設置有如涂有醫用黏膠之類的粘膠涂層結構，保證與皮膚接觸處的緊密貼合。其次，親膚無紡布密封層1內嵌套設置有高效熔噴過濾布結構2，所述高效熔噴過濾布結構2為高效熔噴過濾布，強力阻隔細菌pm2.5粉塵等物質。接下來的，所述鼻罩本體4內填充設置有過濾結構3，一般的，優選充填直徑10mm左右的高效活性炭。另外，作為主體結構的鼻罩本體4，為盲端管狀超濾膜管；其中，鼻罩本體4與親膚無紡布密封層1之間可以選擇通過超聲焊接固定，鼻罩本體4內的活性炭結構可以采用充填式。

一般的，為了保證戴入到鼻部?jī)?nèi)的鼻罩本體4具有更為舒適的穿戴體驗，可以優選鼻罩本體4的橫截面形狀為圓形或橢圓形。另外的，為了，保證穿戴的舒適，還可以選擇這樣的方案：包括由肉色硅膠制作而成的隱形鼻罩安裝座，所述隱形鼻罩安裝座將所述鼻罩本體4固定于使用者鼻部。增設的肉色硅膠制作而成的隱形鼻罩安裝座不僅可以很舒適的貼合于使用者的鼻部，也可以更為穩定的固定鼻罩本體4，是一種更優的方案。

另外，為了保證鼻罩本體4可以充分的密封于鼻孔內，可以選擇讓親膚無紡布密封層1的截面積大于鼻罩本體4的截面積的技術方案，其中的，如上所述的，在親膚無紡布密封層1表面設置醫用黏膠之類的粘膠涂層結構，即可讓本裝置如使用創可貼一樣的穩定且便捷的固定于鼻部。

本實用新型真正實現了高效穩定的凈化空氣的目的，與此同時的，在穿戴好本裝置后，使用者還可以再額外穿戴口罩等設備在隱形鼻罩外部，十分的方便。在空氣污染較為嚴重且短期內難以根除的當下環境，本實用新型具有十分廣闊的市場推廣前景。
