本實用新型涉及的是一種消防器材，尤其是一種水罐消防車。

背景技術：

當前，我國危險化學品應急救援形式十分嚴峻，危險化學品產業規模化、園區式集中建設與發展，專業應急救援隊伍的配套建設的救援能力明顯不足，在專業應急救援行動中對危險化學品突發事件時的專家技術研判與措施的支撐更是滯后，危險化學品事故由于專家技術支持不及時或不準確，帶來的傷害和教訓是慘痛的、社會影響是巨大的。

水罐消防車是危化品應急領域中常用的一種滅火裝置。但是現有的水罐消防車在使用時存在以下幾個不足之處：

1，水罐消防車的布局不合理，導致消防員不能及時的拿取所需要的消防器材；

2，水帶由于其本身軟的特性，消防員在收卷水帶時，容易纏繞打卷，不僅過多了耗費了救援時間，而且也降低了水帶的使用壽命。

這是現有技術所存在的不足之處。

技術實現要素：

本實用新型所要解決的技術問題，就是針對現有技術所存在的不足，而提供一種水罐消防車的技術方案。

本方案是通過如下技術措施來實現的：一種水罐消防車，包括駕駛室，所述駕駛室的后部設置有車身，所述車身由前向后依次設置有消防員車廂、水箱和水泵箱，所述水泵箱內連接有水泵出水管，所述水泵出水管與水箱連接，所述水箱通過水箱出水管與水炮連接，所述水泵出水管上還連接有水泵出水支管，所述水泵出水支管與水帶連接；

所述水箱的下部的兩側的下部分別設置有工具箱，所述工具箱包括上層工具箱和下層工具箱，所述上層工具箱內設置有轉軸，所述轉軸的兩端與所述上層工具箱的箱體壁鉸接，所述轉軸的一端穿過上層工具箱的箱體壁并與上層工具箱外部的手柄連接；

所述消防員車廂與水箱之間設置有消防員通道。

本實用新型的進一步改進還有，所述上層工具箱的頂部設置有與水帶相匹配的展平槽口，水帶首先經展平槽展平后再進行使用或卷取，方便了消防者對水帶進行操作，同時也提高了水帶的使用壽命。

本實用新型的進一步改進還有，所述下層工具箱的下部設置有儲物箱，用于盛裝水槍手、提式干粉滅火器等滅火器材。

本實用新型的進一步改進還有，所述轉軸的中部設置有用于固定水帶端部的卡環。

本實用新型的進一步改進還有，所述水箱的內壁上設置有防腐蝕層，避免了水箱內壁因腐蝕所造成的銹穿水箱壁的現象，確保了水罐消防車的安全使用。

本實用新型的進一步改進還有，所述水泵出水管與水泵出水支管通過快換接頭連接，所述水泵出水支管與水帶通過快換接頭連接，采用快換接頭可快速的實現帶壓拆卸或連接，并且在操作過程中不出現流體滴漏及防止污物及空氣進入系統，保證了操作安全性，節省了操作時間。

本實用新型的進一步改進還有，所述水泵出水管與水箱通過快換接頭連接，所述水箱出水管與水炮通過快換接頭連接，采用快換接頭可快速的實現帶壓拆卸或連接，并且在操作過程中不出現流體滴漏及防止污物及空氣進入系統，保證了操作安全性，節省了操作時間。

本實用新型的有益效果可根據對上述方案的敘述得知，本實用新型中車身由前向后依次設置有消防員車廂、水箱和水泵箱，所述水箱的下部的兩側的下部分別設置有工具箱，該結構設置合理，使消防員能快速的拿取所需要的消防器材并及時滅火；同時，工具箱包括上層工具箱和下層工具箱，所述上層工具箱內設置有轉軸，所述轉軸的兩端與所述上層工具箱的箱體壁鉸接，所述轉軸的一端穿過上層工具箱的箱體壁并與上層工具箱外部的手柄連接，該工具箱不僅給消防器材分配了合理的存儲空間，而且對消防水帶做了單獨存放，在卷放消防水帶時，不會出現纏繞打結的現象，有效的保證了消防救援工作的穩定性。

由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。

附圖說明

圖1為本實用新型具體實施方式的結構示意圖。

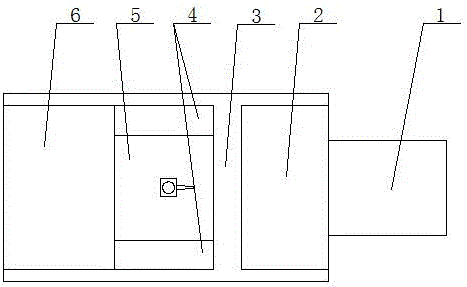

圖2為圖1的俯視圖。

圖3為圖1的局部剖視結構示意圖。

圖4為本實用新型的工具箱的結構示意圖。

圖5為本實用新型工具箱的俯視圖。

圖中，1為駕駛室，2為消防員車廂，3為消防員通道，4為工具箱，4-1為上層工具箱，4-1-1為箱體壁，4-2為下層工具箱，4-3為儲物箱，5為水箱，6為水泵箱，7為水泵，8為水泵出水管，9為水泵出水支管，10為水箱出水管，11為水炮，12為快換接頭，13為快換接頭，14為轉軸，15為卡環，16為手柄，17為展平槽口。

具體實施方式

為能清楚說明本方案的技術特點，下面通過一個具體實施方式，并結合其附圖，對本方案進行闡述。

通過附圖可以看出，一種水罐消防車，包括駕駛室1，所述駕駛室1的后部設置有車身，所述車身由前向后依次設置有消防員車廂2、水箱5和水泵箱6，所述水泵箱6內連接有水泵出水管8，所述水泵出水管8與水箱5連接，所述水箱5通過水箱出水管10與水炮11連接，所述水泵出水管8上還連接有水泵出水支管9，所述水泵出水支管9與水帶連接；

所述水箱5的下部的兩側的下部分別設置有工具箱4，將工具箱4設置在水箱5的兩側，使消防員能快速的拿取所需的消防器材。

所述工具箱4包括上層工具箱4-1和下層工具箱4-2，所述上層工具箱4-1內設置有轉軸14，所述轉軸14的兩端與所述上層工具箱4-1的箱體壁4-1-1鉸接，所述轉軸14的一端穿過上層工具箱4-1的箱體壁4-1-1并與上層工具箱4-1外部的手柄16連接；所述上層工具箱4-1的頂部設置有與水帶相匹配的展平槽口17，所述轉軸14的中部設置有用于固定水帶的端部的卡環15。用卡環15將水帶的一端卡緊，然后轉動手柄16即可將水帶卷在轉軸14上，需要使用水帶時，拉動水帶的另一端即可將水帶拉出，整個過程不會出現水帶的纏繞打結的現象。

所述消防員車廂2與水箱5之間設置有消防員通道3，設置消防員通道3的目的是便于消防員上下消防車及便于消防員由車身一側轉到車身另一側，方便滅火。

所述下層工具箱4-2的下部設置有儲物箱4-3，用于存放區別于下層工具箱4-2內的消防工具：水槍手、提式干粉滅火器等滅火器材。

因水箱5內長期儲水會使水箱5內壁產生腐蝕現象，其脫落的銹渣會被沖入水泵從而影響水泵的正常運轉，為了避免上述情況的發生，所述水箱5的內壁上設置有防腐蝕層。

所述水泵出水管8與水泵出水支管9通過快換接頭12連接，所述水泵出水支管9與水帶通過快換接頭連接，節省了管道連接的時間，提高了工效。

所述水泵出水管8與水箱5通過快換接頭13連接，所述水箱出水管10與水炮11通過快換接頭連接，節省了管道連接的時間，提高了工效。

上述雖然結合附圖對實用新型的具體實施方式進行了描述，但并非對本實用新型保護范圍的限制，所屬領域技術人員應該明白，在本實用新型的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本實用新型的保護范圍。
