本實用新型屬于智能電器領域，涉及一種智能機器人，尤其是涉及一種智能防火滅火機器人。

背景技術：

隨著經濟的發展，人們的生活水平日漸提升，家用電器的種類越來越多，家庭里的物品也越來越多，逐漸加重了火災發生的隱患，剛發生火情時，由于家里沒人，或者及時家里有人也很難發現，往往導致火勢過大時才發現火災，對財產造成很大的損失甚至造成人員傷亡。

中國專利ZL201521141634.5提供一種倉庫防火報警機器人，包括具有輪式驅動系統的車體以及設置于所述車體上的蓄電池、控制器、監測模塊、噴水模塊和報警模塊，所述監測模塊包括溫度傳感器、火焰?zhèn)鞲衅鳈C(jī)煙霧傳感器，所述噴水模塊包括水箱以及與水箱相連的壓電水泵，所述壓電水泵以及報警模塊與蓄電池組成供電回路，所述供電回路上設置有控制開關，所述控制開關、溫度傳感器、火焰?zhèn)鞲衅鳌熿F傳感器以及輪式驅動系統分別與所述所述控制器相連。該專利通過設置的報警模塊以及噴水模塊可以在檢測到火情后進行報警并實施滅火動作，而且通過設置所述車體并結合檢測模塊，使本實用新型具有更大的火情檢測范圍，有利于實現倉庫火情監測和預防的無人值守，但是家庭火災一部分發生在廚房，不適合噴水滅火，但是現有防火滅火機器人一般只配有水箱。

技術實現要素：

為解決現有智能防火滅火機器人只有噴水一種滅火方式的缺陷，本實用新型提供一種智能防火滅火機器人，采用水箱和干粉兩種方式滅火，結構簡單，運行穩定。

本實用新型為解決上述問題采用如下的技術方案：

一種智能防火滅火機器人，包括機身以及設于所述機身內部的控制箱和蓄電池：

所述機身底部設有驅動輪和萬向輪，所述驅動輪連接有制動裝置，所述機身底面設有驅動電機，所述驅動電機與所述驅動輪電線連接；

所述機身內部設有水箱與干粉箱，所述水箱與干粉箱頂部分別連接末端伸所述機身的出水管與干粉管，所述出水管與干粉管上分別設有第一電磁閥與第二電磁閥；

所述控制箱內部設有控制器，所述控制器電線連接監測模塊、響應模塊、定位模塊、通訊模塊，所述驅動電機與所述控制器電線連接；所述監測模塊包括煙霧傳感器、溫度傳感器以及攝像頭，所述響應模塊包括水泵、氣泵以及蜂鳴器；

所述水泵與所述第一電磁閥電連接，所述氣泵與所述第二電磁閥電連接，所述蜂鳴器設于所述機身外側面。

進一步的，所述機身外殼為圓角直角梯形。

進一步的，所述煙霧傳感器采用離子式煙霧傳感器，所述溫度傳感器采用數字溫度計，所述攝像頭采用微型攝像頭。

進一步的，所述攝像頭設于所述機身側壁下部，且所述攝像頭頭部略伸出所述機身。

進一步的，所述機身側面設有水平設置的防護滑輪。

進一步的，所述攝像頭伸出所述機身的長度小于所述防護滑輪置于所述機身外部的長度。

本實用新型的有益效果在于：提供一種智能防火滅火機器人，適用于室內，尤其適合家庭防火滅火，設有水箱和干粉箱，由于家庭火災一部分發生在廚房，不適合噴水滅火，由干粉箱噴出干粉進行滅火，同時，機身外殼為圓角直角梯形，配合機身側面的防護滑輪，可以減少機身與墻面撞擊造成的損傷，延長機器使用壽命，此外，防護滑輪還可以有效保護攝像頭不受撞擊，減少維修成本。

附圖說明

為了更清楚地說明本實用新型具體實施方式，下面將對具體實施方式描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的結構示意圖；

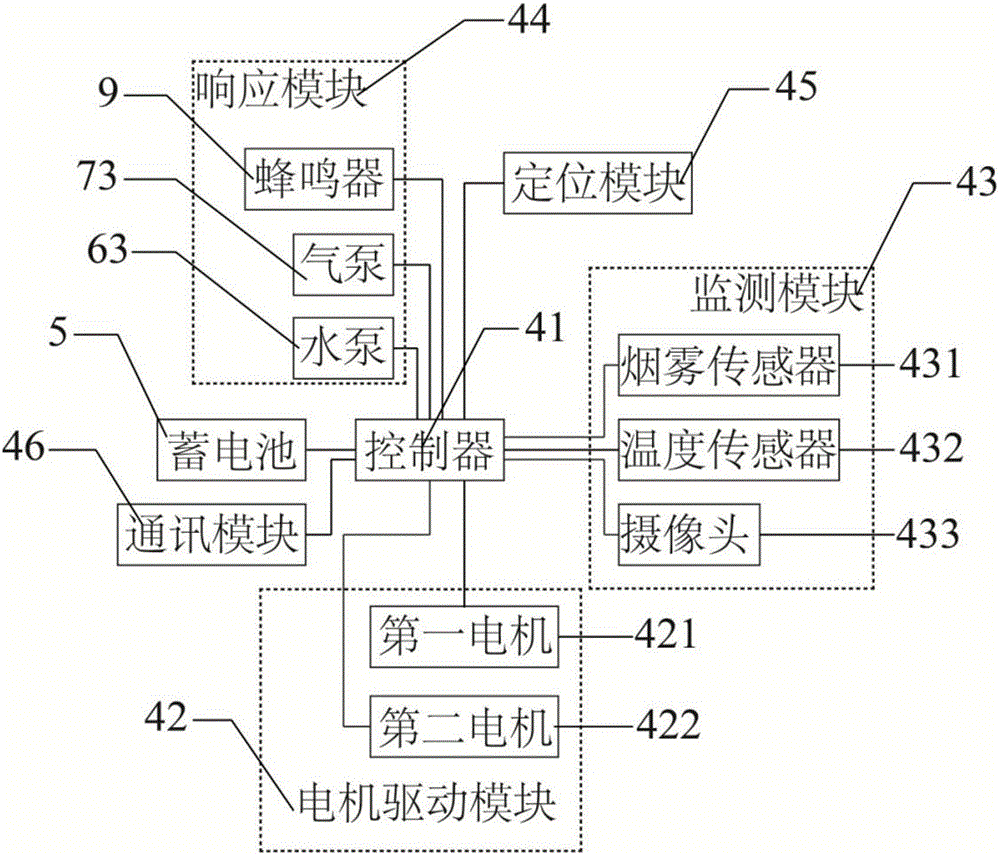

圖2為控制系統的連接結構框架圖。

圖中，1.機身 2.驅動輪 3.萬向輪

4.控制箱 5.蓄電池 6.水箱

7.干粉箱 8.第一電機 9.蜂鳴器

11.防護滑輪 21.制動裝置 41.控制器

42.監測模塊 43.響應模塊 44.定位模塊

45.通訊模塊 61.出水管 62.第一電磁閥

63.水泵 71.干粉管 72.第二電磁閥

73.氣泵 421.煙霧傳感器 422.溫度傳感器

423.攝像頭

具體實施方式

在本實用新型的描述中，除非另有說明，術語“上”、“下”、“頂部”、“底部”、“縱向”等指示的方位或狀態關系為基于附圖所示的方位或狀態關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的機構或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

如圖1-2所示，本實用新型提供一種智能防火滅火機器人，包括機身1以及設于所述機身1內部的控制箱4和蓄電池5，所述蓄電池5為整個機器人提供動力源，保證機器人有足夠的工作時間；

所述機身1底部設有驅動輪2和萬向輪3，所述驅動輪2連接有制動裝置21，所述機身1底面設有驅動電機8，所述驅動電機8與所述驅動輪2電線連接；

所述機身1內部設有水箱6與干粉箱7，所述水箱6與干粉箱7頂部分別連接末端伸所述機身1的出水管61與干粉管71，所述出水管61與干粉管71上分別設有第一電磁閥62與第二電磁閥72；

所述控制箱4內部設有控制器41，所述控制器41電線連接監測模塊42、響應模塊43、定位模塊44、通訊模塊45，所述驅動電機8與所述控制器41電線連接；所述監測模塊42包括煙霧傳感器421、溫度傳感器422以及攝像頭423，所述響應模塊43包括水泵63、氣泵63以及蜂鳴器9；

所述水泵63與所述第一電磁閥62電連接，所述氣泵73與所述第二電磁閥72電連接，所述蜂鳴器9設于所述機身1外側面。

需要指出的是，所述機身1外殼為圓角直角梯形，可以減少機身1與墻面撞擊造成的損傷。

需要指出的是，所述煙霧傳感器421采用離子式煙霧傳感器，所述溫度傳感器422采用數字溫度計，所述攝像頭423采用微型攝像頭。

需要指出的是，所述攝像頭423設于所述機身1側壁下部，且所述攝像頭423頭部略伸出所述機身1。

本實用新型中，還可以考慮，所述機身1側面設有水平設置的防護滑輪11。

需要指出的是，所述攝像頭423伸出所述機身1的長度小于所述防護滑輪11置于所述機身1外部的長度。

使用時，當煙霧探測器、溫度探測器和攝像頭檢測到火災時，定位模塊44確定火災發生位置，將信號傳至控制器41，控制器41控制蜂鳴器9報警并通過驅動電機8驅動機器人向火情處移動，至定位模塊44確定的位置后，控制器41控制機器人停止，攝像頭423確認是否發生火災，并可以將視頻數據通過通訊模塊45傳至智能終端，若未發生火災，通過控制器41關閉蜂鳴器9，若真的發生火災，控制器41驅動水泵63將水箱6內的水抽出，通過出水管61噴至至火情位置，或者控制器41驅動氣泵73將氣體鼓入干粉箱7，開啟第二電磁閥72，將干粉由干粉管71噴至火情位置，進行滅火。沒有發生火災時，監測模塊42監測的數據也可以通過通訊模塊45傳至智能終端，使用者可以通過智能終端知曉家里的監測數據，以便及時采取措施，減少火災的發生。

以上通過實施例對本實用新型的進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
