本實用新型屬于消防器械技術領域中一種消防水帶固定器械。

背景技術：

隨著城市建設的不斷發展和高層建筑的逐步增多，對消防器械技術領域也就越來越高。在公知技術中，現有的高層建筑、高層建筑火災救援中，垂直鋪設水帶后僅靠水帶掛鉤進行固定，水帶的固定連接不穩定，尤其是加壓后的水帶在窗口、樓梯等轉接處易造成水帶折癟、扭曲，使得水帶通水量減小、輸水壓力降低，從而影響滅火救援作業，同時也缺少逃生掛連構件，給實際使用帶來諸多不便。

技術實現要素：

為了克服現有技術的不足，解決現有的高層建筑、多層建筑火災救援中垂直鋪設水帶后僅靠水帶掛鉤難以固定的問題。本實用新型之目的是提供一種結構簡單實用，在高層建筑、多層建筑火災救援中垂直鋪設水帶作業簡易，尤其在窗口、樓梯等轉接處水帶的固定與連接穩定可靠，能有效地避免水帶折癟、扭曲，保證輸水暢通，同時配有逃生掛連構件，使用方便的新式消防水帶固定器械。

本實用新型解決上述問題所采用的技術方案是：

一種便攜式多功能水帶固定器，它設有：水帶掛鉤、水帶彎管接頭、水帶固定支座、伸縮滑動支座、彎管接頭支柱、橫連板、D形環掛鉤，水帶固定支座和伸縮滑動支座均為直角狀支座，在水帶固定支座的頂部制有兩條并列的方管式滑套，水帶固定支座頂部的滑套內配合插連兩根并列的直角狀伸縮滑動支座所組成為水帶固定器支座主體，在水帶固定支座頂部連接有橫連板，橫連板上焊連有彎管接頭支柱，水帶彎管接頭連接固定在橫連板和彎管接頭支柱上，D形環掛鉤焊連在水帶彎管接頭上，在水帶固定支座上裝連有水帶掛鉤，并在水帶固定支座頂部裝連有配合伸縮滑動支座伸縮定位的伸縮調定器。

上述的便攜式多功能水帶固定器，所述水帶固定支座上的伸縮調定器包括調定器連座、調定銷連架、調定控制手柄、拱形支架、彈簧、調定位銷，調定器連座為圓環封頂的圓管狀體，調定器連座的管體內裝連有調定位銷和彈簧，彈簧一端連接調定位銷、另一端連接調定器連座的圓環封頂內，調定位銷底部配合連接伸縮滑動支座、頂部連接調定位銷連架，調定位銷連架連接調定控制手柄，調定控制手柄上制有連軸連接于手柄聯耳，手柄聯耳固定連接在拱形支架上，拱形支架底部連接在水帶彎管接頭的管體上，調定器連座底部焊接在水帶固定支座的滑套上。

上述的便攜式多功能水帶固定器，所述伸縮滑動支座的頂面制有數個排列的球缺狀凹孔，調定位銷為球頭式調定位銷，球頭式調定位銷的球頭配合連接伸縮滑動支座的球缺狀凹孔；或是伸縮滑動支座的頂面制有數個凸齒排列的齒條，調定位銷為齒頭式調定位銷，齒頭式調定位銷的齒頭配合嚙連伸縮滑動支座頂面的齒條；以及其它適用型的伸縮定位的伸縮調定器。

上述的便攜式多功能水帶固定器，所述伸縮滑動支座的底腳部焊連有圓管的鎖定位聯套，鎖定位聯套的套體內制有內螺紋嚙連有鎖定位手柄螺絲，并在鎖定位手柄螺絲的內頂部裝連有鎖定位扣碗。

上述的便攜式多功能水帶固定器，所述伸縮滑動支座、橫連板、水帶固定支座的堵頭連板的主體上制有數個圓形減重孔、橢圓形減重孔、扁圓形減重孔、兩端頭為弧形頭的方條狀減重孔的任何一種減重孔，以及其它適用型的減重孔。

本實用新型使用時，按照設計要求，根據實際需要，配備好本多功能消防水帶固定器、水帶和逃生導線繩等，由消防隊員攜帶好，在多層建筑、高層建筑火災撲救作業中，遇有窗口、樓梯等轉彎處需要鋪設水帶時，將本新型的水帶固定器通過手握調定控制手柄，調定好伸縮滑動支座，把支座主體卡連在窗口或樓梯上，再旋緊支座鎖定位器，接連好水帶即可進行滅火作業。它能最大限度保證了供水壓力，避免了出現因水帶經過窗口、樓梯等轉彎處造成折癟、扭曲，使得水帶輸水量減小的問題，同時還能利用D形環掛鉤掛上逃生導線繩，進行火場逃生。

由于本實用新型設計采用了上述技術方案，有效地解決了現有的高層建筑、多層建筑火災救援中垂直鋪設水帶后僅靠水帶掛鉤難以固定的問題。亦經過試驗試用結果表明，它具有結構簡單實用，在高層建筑、多層建筑火災救援中垂直鋪設水帶作業簡易，尤其在窗口、樓梯等轉接處水帶的固定與連接穩定可靠，能有效地避免水帶折癟、扭曲，保證輸水暢通，同時配有逃生掛連構件，使用方便等優點，適用于高層建筑、多層建筑等消防滅火作業中水帶固定和逃生。

附圖說明

下面結合附圖和實施例對本實用新型做進一步詳細描述。

圖1是本實用新型實施例的結構簡圖。

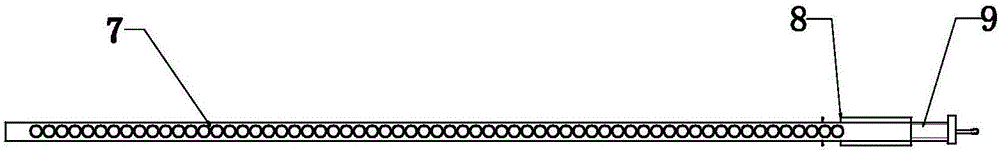

圖2是圖1實施例的伸縮滑動支座7的放大俯視圖。

圖3是圖1實施例的右視圖。

圖4是圖1實施例中B部分即支座鎖定位器的放大結構簡圖。

圖5圖1實施例中A部分的放大結構簡圖。

圖6是本實用新型中另一伸縮調定器實施例的結構簡圖。

附圖中各標號為：1水帶固定支座；2水帶彎管接頭；3拱形支架；4調定控制手柄；5調定銷連架；6調定器連座；7伸縮滑動支座；8鎖定位聯套；9鎖定位手柄螺絲；10球頭式調定位銷；10-1齒頭式調定位銷；11彈簧；12圓形減重孔；13D形環掛鉤；14水帶掛鉤；15彎管接頭支柱；16橫連板；17手柄聯耳；18鎖定位扣碗；19齒條。

具體實施方式

如附圖1-圖5所示實施例，本實用新型設有：水帶掛鉤14、水帶彎管接頭2、水帶固定支座1、伸縮滑動支座7、彎管接頭支柱15、橫連板16、D形環掛鉤13，水帶固定支座1和伸縮滑動支座7均為直角狀支座，在水帶固定支座1的頂部制有兩條并列的方管式滑套，水帶固定支座1頂部的滑套內配合插連兩根并列的直角狀伸縮滑動支座7所組成為水帶固定器支座主體，在水帶固定支座1頂部連接有橫連板16，橫連板16上焊連有彎管接頭支柱15，水帶彎管接頭2連接固定在橫連板16和彎管接頭支柱15上，D形環掛鉤13焊連在水帶彎管接頭2上，在水帶固定支座1上對應著水帶彎管接頭2裝連著水帶掛鉤14，并在水帶固定支座1頂部裝連有配合伸縮滑動支座7伸縮定位的伸縮調定器。

參見附圖1、圖5所示實施例，所述水帶固定支座1上的伸縮調定器包括調定器連座6、調定銷連架5、調定控制手柄4、拱形支架3、彈簧11、調定位銷，調定器連座6為圓環封頂的圓管狀體，調定器連座6的管體內裝連有調定位銷和彈簧11，彈簧11一端連接調定位銷、另一端連接調定器連座6的圓環封頂內，調定位銷底部配合連接伸縮滑動支座7、頂部連接調定位銷連架5，調定位銷連架5連接調定控制手柄4，調定控制手柄4上制有連軸連接于手柄聯耳17，手柄聯耳17固定連接在拱形支架3上，拱形支架3底部連接在水帶彎管接頭2的管體上，調定器連座6底部焊接在水帶固定支座1的滑套上；伸縮滑動支座7的頂面制有數個排列的球缺狀凹孔，調定位銷為球頭式調定位銷10，球頭式調定位銷10的球頭配合連接伸縮滑動支座7的球缺狀凹孔。

參見附圖6，本實施例是伸縮滑動支座7的頂面制有數個凸齒排列的齒條19，調定位銷為齒頭式調定位銷10-1，齒頭式調定位銷10-1的齒頭配合嚙連伸縮滑動支座7頂面的齒條19。

參見附圖1、圖4，本實施例所述伸縮滑動支座7的底腳部焊連有圓管的鎖定位聯套8，鎖定位聯套8的套體內制有內螺紋嚙連有鎖定位手柄螺絲9，并在鎖定位手柄螺絲9的內頂部裝連有鎖定位扣碗18，所組成為支座鎖定位器。

參照附圖1、圖3實施例，所述伸縮滑動支座7、橫連板16、水帶固定支座1的堵頭連板的主體上制有數個圓形減重孔12、兩端頭為弧形頭的方條狀減重孔。
