本實用新型涉及消防器材領域，具體的涉及一種旋轉式消防噴頭。

背景技術：

消防噴頭是指在熱的作用下，按預定的溫度范圍自行啟動，或根據火災信號由控制設備啟動，并按設計的灑水形狀和流量灑水滅火的一種噴頭，玻璃球灑水噴頭是常見的一種消防噴頭，其熱敏感元件為玻璃球，噴頭受熱時，由于玻璃球內的工作液發生作用，使球體炸裂而開啟。旋轉型噴頭利用水流壓力，引導噴頭自旋轉，因而能夠覆蓋更為廣泛的范圍，現有旋轉型噴頭的溫感玻璃球設置于腔體內，由于腔體的隔離，溫感玻璃球對熱源的感受速度較慢，噴頭的反應速度較慢，影響滅火的及時性。

技術實現要素：

本實用新型要解決的技術問題是提供一種旋轉式消防噴頭，對熱源感受速度快，提高反應速度，滅火及時。

為解決上述技術問題，本實用新型采用的技術方案如下：一種旋轉式消防噴頭，包括進水管、可相對于進水管旋轉的上蓋、固定于上蓋下端的腔體、密封座和溫感玻璃球，其特征在于：還包括支架，所述腔體側壁沿環向均勻開設有多個噴水口，腔體的底部開設有導向通孔，所述密封座包括錐形盤、沿錐形盤邊緣環向設置的多個濺水齒以及與錐形盤底端連接的頂柱，所述錐形盤與進水管的出水口相對設置，所述濺水齒與噴水口一一對應，且濺水齒的截面積小于噴水口的軸向投影面積，所述頂柱的底部穿過腔體的導向通孔，所述支架與腔體底端連接，所述溫感玻璃球的頂端抵接頂柱，溫感玻璃球的底端抵接支架，所述錐形盤在溫感玻璃球支撐下密封進水管的出水口。

進一步的，所述每個濺水齒上設有缺口。

進一步的，所述的各噴水口以腔體的軸心偏心對稱。

進一步的，所述支架為U型。

進一步的，所述支架底部中心設有緊定螺絲，所述溫感玻璃球的底端抵接緊定螺絲。

進一步的，所述進水管的底部設有托肩，所述托肩和上蓋之間設有滾珠。

由上述描述可知，本實用新型提供的旋轉式消防噴頭將溫感玻璃球設置于腔體底部，因而能夠更快的感知熱源，啟動速度快，滅火更及時。

附圖說明

圖1為本實用新型旋轉式消防噴頭的結構示意圖。

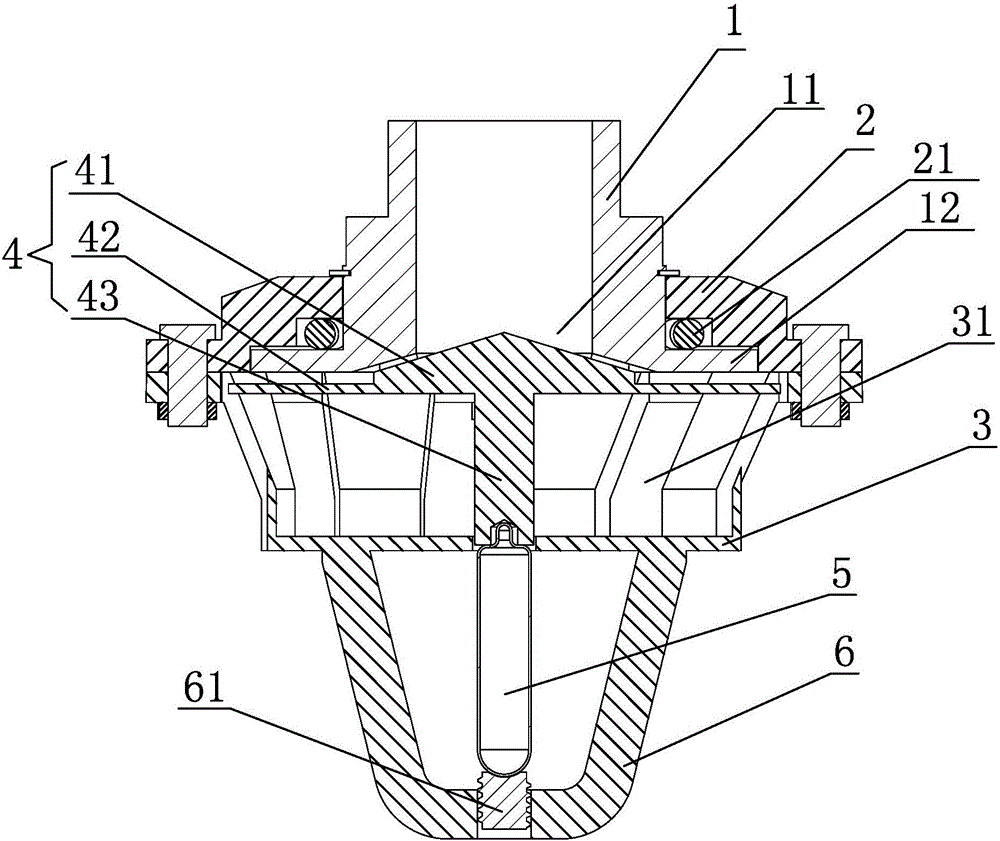

圖2為本實用新型旋轉式消防噴頭的剖視圖。

圖3為本實用新型旋轉式消防噴頭的俯視圖。

圖4為密封座的結構示意圖。

具體實施方式

以下通過具體實施方式對本實用新型作進一步的描述。

如圖1至圖4所示，本實用新型所述的旋轉式消防噴頭，包括進水管1、可相對于進水管1旋轉的上蓋2、固定于上蓋2下端的腔體3、密封座4、溫感玻璃球5和支架6，腔體3側壁沿環向均勻開設有多個噴水口31，各噴水口31以腔體3的軸心偏心對稱，腔體3的底部開設有導向通孔，密封座4包括錐形盤41、沿錐形盤41邊緣環向設置的多個濺水齒42以及與錐形盤41底端連接的頂柱43，錐形盤41與進水管1的出水口11相對設置，錐形盤41與出水口11間設有密封圈，濺水齒42與噴水口41一一對應，且濺水齒42的截面積小于噴水口31的軸向投影面積，每個濺水齒42上設有缺口421，頂柱43的底部穿過腔體3的導向通孔，支架6與腔體3底端連接，溫感玻璃球5的頂端抵接頂柱43，溫感玻璃球5的底端抵接支架6，支架6為U型，支架6底部中心設有緊定螺絲61，溫感玻璃球5的底端抵接緊定螺絲61，錐形盤41在溫感玻璃球5支撐下密封進水管1的出水口11，進水管1從下往上穿過上蓋2中央，進水管1的底部設有托肩12，托肩12和上蓋2之間設有滾珠21，上蓋2頂端和進水管1間設有卡簧21。

如圖1至圖4所示，當室內溫度上升達到溫感玻璃球5的工作溫度時，溫感玻璃球5內的工作液膨脹，使溫感玻璃球5爆破，密封座4下落至腔體3底部，水經由出水口11噴入腔體3內，并由錐形盤41反彈濺射到腔體3內壁，推動上蓋2和腔體3自旋轉，最后水從噴水口31噴出，達到360度旋轉噴射的效果。

上述僅為本實用新型的若干具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
