本實用新型涉及一種逃生滑車，尤其是一種高樓火災手控調速逃生滑車。

背景技術：

現在能從高樓火災現場逃生的工具主要是：逃生繩，緩降器，使用逃生繩逃生，人的臂力不能支撐自重多久，下滑的速度也無法自我很好地控制，消防火災救援實戰證實，沒有經過專業訓練的人，使用逃生繩，逃生相當危險。到現在也沒有得到廣泛的推廣使用。緩降器，結構復雜，啟動重量大，安裝不方便，安全性能差，運動不平穩，逃生的人不能控制下滑的速度，制造成本又高，沒有得到廣泛的使用與推廣，真正方便，安全，又能快速逃離高樓火災現場，這種理想的逃生設備在人們日常生活當中是沒有出現的。

技術實現要素：

本實用新型的目的在于提供一種高樓火災手控調速逃生滑車，以解決上述背景技術中提出的問題。

本實用新型的目的是通過下述技術方案予以實現：一種高樓火災手控調速逃生滑車，包括金屬片面、滑輪圓孔位、頸部圓長扣、腰部圓長扣、背部中心圓長扣、第一壓條圓孔位、滑繩定位圓孔位、滑輪、調速壓條、第二壓條圓孔位、滑輪螺絲、壓條螺絲、滑繩定位螺絲、手控調速器、腰部平衡保護帶、頸部平衡保護帶、背部中心平衡保護帶、全身平衡保護套、金屬芯和金屬芯滑繩，所述金屬片面上設有滑輪圓孔位；所述頸部圓長扣、腰部圓長扣和背部中心圓長扣均安裝在金屬片面上；所述第一壓條圓孔位設置在金屬片面上；所述滑繩定位圓孔位設置在金屬片面上；所述滑輪通過安裝在滑輪圓孔位中的滑輪螺絲安裝在金屬片面中；所述調速壓條通過安裝在壓條圓孔位中的壓條螺絲設置在金屬片面內；所述第二壓條圓孔位設置在調速壓條上；所述手控調速器安裝在金屬片面內；所述腰部平衡保護帶、頸部平衡保護帶和背部中心平衡保護帶分別通過腰部圓長扣、頸部圓長扣和背部中心圓長扣連接在金屬片面上；所述全身平衡保護套包括腰部平衡保護帶、頸部平衡保護帶和背部中心平衡保護帶；所述金屬芯設置在金屬芯滑繩內；所述金屬芯滑繩通過滑繩定位螺絲安裝在滑輪上。

進一步的，所述手控調速器，全身平衡保護套和金屬芯滑繩組成高樓火災逃生滑車。

進一步的，所述手控調速器，由兩塊長方形金屬片面和金屬片面里面的滑輪，兩側的調速壓條，以及相配套的螺絲制造而成。

進一步的，所述頸部平衡保護帶，在頸部位置，腰部平衡保護帶，在腰部位置，背部中心平衡保護帶，在背部中心位置連接頸部平衡保護帶和腰部平衡保護帶并組合成一個完整的全身平衡保護套。

與現有技術相比，本實用新型的有益效果是該新型一種高樓火災手控調速逃生滑車，結構簡單，能就地安裝，方便、安全迅速逃離火災現場，又能用手調控下滑速度，制造成本低等優點，適合普遍推廣。

附圖說明

圖1是本實用新型整體結構效果圖；

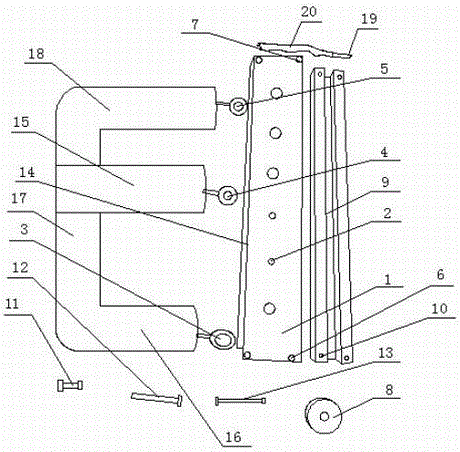

圖2是本實用新型整體拆分結構效果圖；

圖中：1-金屬片面、2-滑輪圓孔位、3-頸部圓長扣、4-腰部圓長扣、5-背部中心圓長扣、6-第一壓條圓孔位、7-滑繩定位圓孔位、8-滑輪、9-調速壓條、10-第二壓條圓孔位、11-滑輪螺絲、12-壓條螺絲、13-滑繩定位螺絲、14-手控調速器、15-腰部平衡保護帶、16-頸部平衡保護帶、17-背部中心平衡保護帶、18-全身平衡保護套、19-金屬芯、20-金屬芯滑繩。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例，基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，本實用新型公開了一種高樓火災手控調速逃生滑車，包括金屬片面1、滑輪圓孔位2、頸部圓長扣3、腰部圓長扣4、背部中心圓長扣5、第一壓條圓孔位6、滑繩定位圓孔位7、滑輪8、調速壓條9、第二壓條圓孔位10、滑輪螺絲11、壓條螺絲12、滑繩定位螺絲13、手控調速器14、腰部平衡保護帶15、頸部平衡保護帶16、背部中心平衡保護帶17、全身平衡保護套18、金屬芯19和金屬芯滑繩20，所述金屬片面1上設有滑輪圓孔位2；所述頸部圓長扣3、腰部圓長扣4和背部中心圓長扣5均安裝在金屬片面1上；所述第一壓條圓孔位6設置在金屬片面1上；所述滑繩定位圓孔位7設置在金屬片面1上；所述滑輪8通過安裝在滑輪圓孔位2中的滑輪螺絲11安裝在金屬片面1中；所述調速壓條9通過安裝在壓條圓孔位6中的壓條螺絲12設置在金屬片面1內；所述第二壓條圓孔位10設置在調速壓條9上；所述手控調速器14安裝在金屬片面1內；所述腰部平衡保護帶15、頸部平衡保護帶16和背部中心平衡保護帶17分別通過腰部圓長扣4、頸部圓長扣3和背部中心圓長扣5連接在金屬片面1上；所述全身平衡保護套18包括腰部平衡保護帶15、頸部平衡保護帶16和背部中心平衡保護帶17；所述金屬芯19設置在金屬芯滑繩20內；所述金屬芯滑繩20通過滑繩定位螺絲13安裝在滑輪8上，所述手控調速器14，全身平衡保護套18和金屬芯滑繩20組成高樓火災逃生滑車，所述手控調速器14，由兩塊長方形金屬片面1和金屬片面1里面的滑輪8，兩側的調速壓條9，以及相配套的螺絲制造而成，所述頸部平衡保護帶16，在頸部位置，腰部平衡保護帶15，在腰部位置，背部中心平衡保護帶17，在背部中心位置連接頸部平衡保護帶16和腰部平衡保護帶15并組合成一個完整的全身平衡保護套18。

使用時，將該高樓火災手控調速逃生滑車組合完成，將金屬芯滑繩20固定，使用者套上全身平衡保護套18，通過該滑車的手控調速器14調節下滑速度，不需經過訓練即可完成操作，從而能使使用者方便、安全迅速的逃離火災現場。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
