本實用新型具體涉及一種新型防毒面具。

背景技術：

防毒面具(gas mask)是個人特種勞動保護用品，也是單兵防護用品，戴在頭上，保護人的呼吸器官、眼睛和面部，防止毒氣、粉塵、細菌、有毒有害氣體或蒸汽等有毒物質傷害的個人防護器材。傳統的防毒面具設計復雜，戴在使用者的頭上會造成呼吸困難的情況，而且防毒效果不明顯。此外，遇到下雨天時，雨水很容易通過呼吸閥進入過濾元件中，進而進入防毒面具內部，不但會造成過濾元件內部的物質的失效，還會影響工作人員的正常呼吸。由于外部空氣需要經過過濾元件過濾后再進入防毒面具內部，過濾元件對空氣的流通起到了嚴重的阻礙作用，容易導致工作人員的呼吸不暢。現有的防毒面具都是對空氣進行過濾，當外界的污染程度超出了防毒面具的處理能力時，使用者還是會出現中毒的現象。

技術實現要素：

針對現有技術中存在的技術問題，本實用新型的目的是提供一種新型防毒面具，該防毒面具可以對雨水進行分流，防止雨水通過呼吸閥進入過濾元件內部。還可以促進防毒面具內部的空氣流動，保證使用者的呼吸暢通。此外，該防毒面具還可以對經過過濾后的空氣進行檢測，通過與設定值的比較，確定凈化后的空氣是否達標，避免了防毒面具凈化能力不足造成使用者中毒的發生。

為了解決以上技術問題，本實用新型的技術方案為：

一種新型防毒面具，包括面具本體和空氣檢測報警裝置，面具本體上設置有呼吸閥，面具本體的內部安裝有過濾元件，過濾元件覆蓋所述呼吸閥的通道設置；

所述空氣檢測報警裝置包括空氣檢測儀、單片機控制器、信號比較器和警報器，空氣檢測儀和信號比較器均與單片機控制器連接，警報器與信號比較器連接；

單片機控制器和信號比較器安裝在面具本體上，所述空氣檢測儀安裝在面具本體的內部，警報器安裝在面具本體的外側。

優選的，所述呼吸閥的上方設置有凸塊，凸塊的中部設置有通道，通道內安裝有風扇。

風扇啟動，風扇向外扇風，可以促進面具本體內部的空氣的流動，進而促進了過濾元件的過濾速度，提高了面具本體內部的空氣新鮮度。

進一步優選的，所述面具本體的內部還安裝有呼吸傳感器，呼吸傳感器與單片機控制器連接，所述風扇與單片機控制器連接。

呼吸傳感器檢測使用者的呼吸頻率，將信號傳遞給單片機過濾器，單片機過濾器根據使用者的呼吸頻率調整風扇的轉速。呼吸頻率快時，控制風扇的轉速快，呼吸頻率小時，控制風扇的轉速慢。

進一步優選的，所述凸塊的上端設置有連接槽，連接槽與所述凸起大體垂直設置。

連接槽可以將上方降落的雨水導向凸起的兩側，由于呼吸閥位于凸起的下端，風扇位于凸起上，連接槽將雨水導向兩側時，可以避免雨水順著凸起流入風扇和呼吸閥內部。可以防止過濾元件中的物質的失效，延長防毒面具的使用壽命。

更進一步優選的，所述連接槽的兩側均設置有防水罩，防水罩罩合在連接槽的開口處。

連接槽將雨水導送到兩側后，防水罩將雨水限定在槽內，防止雨水流下。

再進一步優選的，所述防水罩的兩端設置有旋轉管，旋轉管的上端與連接槽的末端活動連接，旋轉管的下端向兩側旋轉，將雨水導送到面具的兩側。

面具通過連接槽將雨水導送到凸起的兩側，再將旋轉管的下端向兩側旋轉，通過旋轉管的上端開口將連接槽中的雨水導送到旋轉管中，通過旋轉管的下端出口將雨水導送的面具的兩側，這樣可以避免雨水對使用者視線的影響。

優選的，所述面具本體的上端設置有漫反射板，漫反射板的表面粗糙設置。

漫反射板可以對直射的光線進行漫反射，大大減弱了光線的強度，避免作業時周圍環境中的直射的光線直接反射進入眼睛時，對使用者的視線產生影響。

優選的，所述防毒面具的下端設置有用于套住下巴的緊固套，緊固套的外側固定有擋板。

緊固套可以包住使用者的下巴，提高防毒面具的牢固性和密封性。

擋板可以起到阻擋作用，防止下巴磕碰到堅硬物體，避免磕傷。

進一步優選的，所述緊固套固定有第一硬質凹槽，擋板的末端設置有第二凹槽，第一硬質凹槽與第二凹槽之間通過插條連接固定。便于擋板的更換。

本實用新型的有益效果為：

1、本實用新型的空氣檢測報警裝置可以對過濾后的空氣進行檢測，檢測防毒面具的過濾元件是否具有足夠的凈化環境空氣的能力，如果達到凈化能力的上限，報警裝置就會報警，提醒使用者遠離該環境。可以有效防止防毒面具的防毒能力不足造成使用者中毒的發生，智能化效果強。

2、本實用新型的面具本體中部的凸起和凸起上端的連接槽，可以將雨水導流到面具的兩側，并通過旋轉管將雨水順利排走，一方面可以防止雨水通過呼吸閥進入過濾元件，造成防毒面具的失效，另一方面，將雨水及時導走，不會影響觀察的視線。

3、通過單片機控制器的控制，利用呼吸傳感器掌握使用者呼吸的頻率，再由過濾元件對外部的氣體進行過濾，此時，通過單片機控制器的控制信號使得風扇根據使用的呼吸頻率進行吹風，對外部氣體的過濾效果進一步提升，使使用者更感舒適。

附圖說明

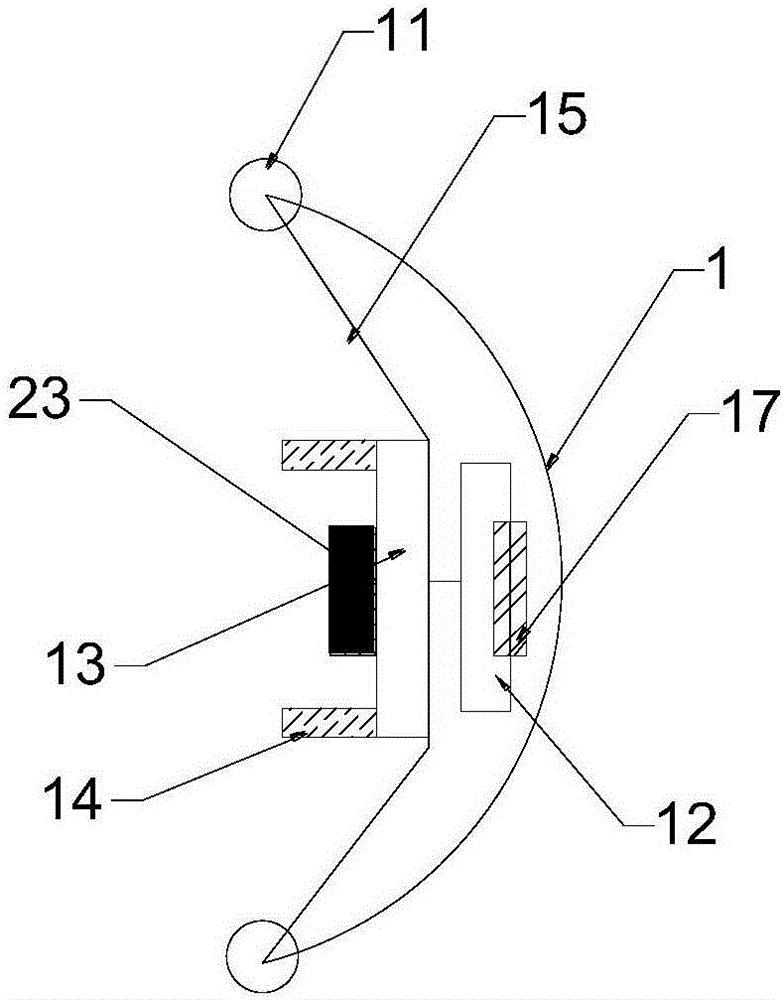

圖1為本實用新型的結構示意圖；

圖2為本實用新型的俯視圖結構示意圖；

圖3為本實用新型的控制板上各結構之間的連接示意圖。

其中，1-本體；2-旋轉管；3-漫反射板；4-連接槽；5-凸塊；6-緊固套；7-擋板；8-插條；9-呼吸閥；10-防水罩；11-掛套；12-控制板；13-過濾元件；14-卡扣；15-彈性板；16-風扇；17-蓄電池；18-顯示屏；19-空氣檢測儀；20-單片機控制器；21-警報器；22-信號比較器；23-呼吸傳感器。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步說明。

如圖1至圖3所示，本實用新型的防毒面具，包括本體1，所述本體1前端下部設置有緊固套6，所述緊固套6外側固定有擋板7，緊固套6內設置有硬質材料制成的第一凹槽，單板7的端部也設置有第二凹槽，第一凹槽和第二凹槽之間通過插條8連接固定。擋板7設置于擊鼓套6的外側，位于使用者下巴的位置，可以對障礙物起到一定的阻擋作用，防止下巴的磕傷。

所述本體1前端上部設置有漫反射板3，漫反射板3具有較大粗糙度，可以對直射光線產生漫反射，降低光線的強度，避免對使用者的視線產生影響。

所述漫反射板3與緊固套6之間設置有凸塊5，凸塊5位于使用者的鼻子的位置。所述凸塊5與緊固套6連接處設置有呼吸閥9，呼吸閥9對應使用者的嘴的位置，呼吸閥9的內側設置有過濾元件13，過濾元件13對從呼吸閥9進入的空氣進行過濾。

所述凸塊5的中間設置有柱形通道，柱形通道內安裝有風扇16，風扇16向外吹風，可以將面具中的空氣導出，加快空氣的過濾速度，改善面具內部的空氣質量。

凸塊5與漫反射板3的連接處設置有連接槽4，所述連接槽4的兩端開口處蓋合有防水罩10，防水罩10可有效防止雨水從連接槽4中流出。

連接槽4的兩端分別活動連接有旋轉管2，不需要使用時，將旋轉管2的下端向內側旋轉，并分別固定在凸起5的兩側。使用時，將旋轉管2的下端分別向面具的兩側旋轉，使旋轉管2的內側開口與連接槽4的末端連接，旋轉管2的外側出口位于面具的側面，將雨水導送到面具的兩側。可以有效防止雨水對使用者視線的影響，還可以防止雨水通過呼吸閥9進入過濾元件13中，避免過濾元件13的失效，也避免對使用者的正常呼吸造成影響。

本體1底部設置有彈性板15，所述彈性板15上設置有控制板12，所述控制板12上設置有空氣檢測儀19、單片機控制器20、信號比較器22和報警器21，所述空氣檢測儀19、單片機控制器20、信號比較器22和報警器21依次電性連接，所述控制板12與風扇16電性連接，所述彈性板15上安裝有過濾元件13，所述過濾元件13兩端均設置有卡扣14，所述本體1與彈性板15連接處的末端均固定有掛套11，所述掛套11與卡扣14配合。

空氣檢測儀19的傳感器可以安裝在過濾元件13的出口處，可以對經過過濾后的空氣進行檢測。

通過卡扣14和相應的掛套11在使用者的腦后進行互扣，使得面具很好的罩在使用者的面部上，安裝過程方便，使用時，通過旋轉管2能夠將面具上的積水進行排出，方便使用者的觀察視線，使用呼吸閥9吸入外部的氣體，利用空氣檢測儀19對吸入的氣體進行氣體指標檢測，利用單片機控制器20對檢測的信號進行數字處理，通過與信號比較器22的比較，判斷超過警戒值，一旦超過，警報器21響起，提升人們離開現場，智能化效果強，能夠對使用者的周圍環境進行很好的檢測，通過單片機控制器20的控制，利用呼吸傳感器23掌握使用者呼吸的頻率，再由過濾元件13對外部的氣體進行過濾，此時，通過單片機控制器20的控制信號使得風扇16根據使用者的呼吸頻率進行吹風，對外部氣體的過濾效果進一步提升。

上述雖然結合附圖對本實用新型的具體實施方式進行了描述，但并非對實用新型保護范圍的限制，所屬領域技術人員應該明白，在本實用新型的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本實用新型的保護范圍內。
