本技術涉及消防維保，特別涉及一種消防維保裝置。

背景技術：

1、中國專利文獻cn220721862u公開了一種可調節多功能消防維保裝置，骨架上轉動連接有放置架，放置架由第一動力裝置驅動，放置架底部設有放置槽，頂部設有第一伸縮桿，放置槽內放置有消防滅火瓶，第一伸縮桿固定連接有壓板，在壓板上固定連接有與放置架頂部滑動配合，且與消防滅火瓶對應的第一接頭，放置架上設有與第一接頭對應的自動填充設備，通過第一伸縮桿可以帶動第一接頭與消防滅火瓶對應，實現安裝和拆卸工作，便于消防滅火瓶的拆卸和安裝；通過啟動直角電機與第二伸縮桿，使得第二接頭與第一接頭配合，在閥體的作用下，可實現自動補料的功能。

2、但是上述裝置中用于置放消防滅火瓶的放置槽口徑固定，導致裝置不能夠?qū)Σ煌叽绱笮〉南罍缁鹌窟M行穩定地安裝和維保，造成裝置適用范圍低下，為此，我們提出一種可調節多功能消防維保裝置。

技術實現思路

1、本實用新型的目的在于能夠提供一種可調節多功能消防維保裝置，解決現有部分裝置不能夠?qū)Σ煌叽绲南罍缁鹌窟M行安裝的問題。

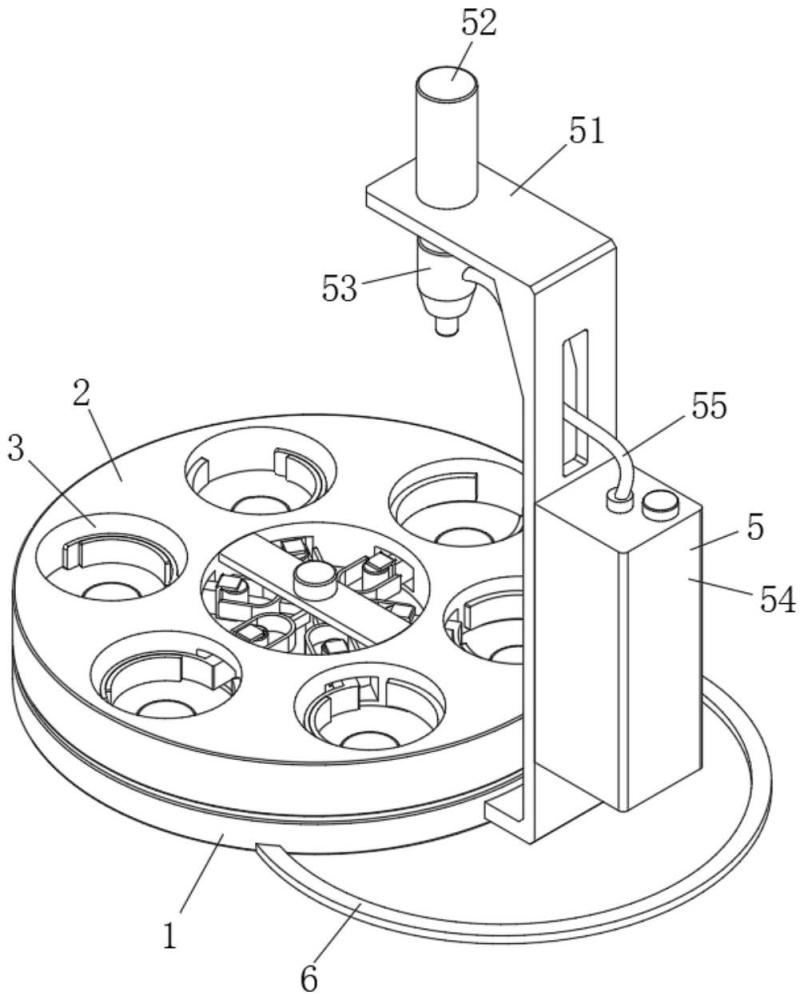

2、為實現上述目的，本實用新型提供如下技術方案：一種可調節多功能消防維保裝置，包括：

3、底板，其頂部轉動安裝有旋轉盤，旋轉盤的頂部開設有至少為兩組的置放槽；

4、充料機構，其設置于底板上，充料機構用于對滅火器充料；

5、裝夾機構，其設置于旋轉盤上，裝夾機構包括圓槽、穿槽、弧形扣板、夾套和滾輪，旋轉盤的頂部開設有圓槽，圓槽與每組置放槽之間均開設有一組穿槽，每組穿槽的內側頂部與內側底部之間均轉動安裝有一組弧形扣板，每組弧形扣板上位于圓槽處均固定安裝有一組夾套，每組夾套的內側頂部與內側底部之間均轉動安裝有一組滾輪。

6、優選的，所述裝夾機構還包括支撐板、第二電機、旋轉桿和撥動件，圓槽的內壁之間固定安裝有支撐板，支撐板的頂部固定安裝有第二電機，支撐板的底部與圓槽的內側底部之間轉動安裝有旋轉桿，第二電機的轉軸與旋轉桿傳動連接，旋轉桿的外表面固定安裝有至少為兩組的撥動件，每組滾輪均與對應的撥動件的內壁相貼合。

7、優選的，所述充料機構包括l型吊板、液壓桿、對接頭、充料設備和輸料管，底板的外表面固定安裝有l(wèi)型吊板，l型吊板的頂部固定安裝有液壓桿，液壓桿的自由端貫穿l型吊板并固定安裝有對接頭，l型吊板的一側外表面固定安裝有充料設備，充料設備的頂部固定連接有輸料管，輸料管的一端與充料設備的輸出端相通，輸料管的另一端與對接頭固定連接并與對接頭的內部相通。

8、優選的，所述底板的外表面固定安裝有穩固架，提高裝置的穩定性。

9、優選的，所述底板的底部開設有安裝槽，安裝槽的內側頂部固定安裝有第一電機，第一電機的轉軸與旋轉盤傳動連接。

10、優選的，每組所述置放槽的內壁和每組弧形扣板上均固定安裝有一組橡膠墊。

11、優選的，每組所述置放槽的內側底部均設置有一組重力傳感器，在放置滅火器時能夠通過其重力數據，充入其所需的物料量。

12、與現有技術相比，本實用新型的有益效果是：

13、(1)、該可調節多功能消防維保裝置，通過置放槽和裝夾機構的配合，不同尺寸大小的滅火器放置于各個置放槽內后，可對其進行夾緊，實現固定，解決了現有部分裝置中用于置放消防滅火瓶的放置槽口徑固定，導致裝置不能夠?qū)Σ煌叽绱笮〉南罍缁鹌窟M行穩定地安裝和維保，造成裝置適用范圍低下的問題，提高了裝置的實用性。

14、(2)、該可調節多功能消防維保裝置，通過充料機構和重力傳感器的配合，在放置滅火器時能夠通過其重力數據，充入其所需的物料量，同時，在第一電機的作用下，能夠驅動各個滅火器自動換位，實現自動充料，保證了裝置的使用效果，有利于裝置的推廣和使用。

技術特征：

1.一種可調節多功能消防維保裝置，其特征在于，包括：

2.根據權利要求1所述的一種可調節多功能消防維保裝置，其特征在于：所述裝夾機構(4)還包括支撐板(46)、第二電機(47)、旋轉桿(48)和撥動件(49)，圓槽(41)的內壁之間固定安裝有支撐板(46)，支撐板(46)的頂部固定安裝有第二電機(47)，支撐板(46)的底部與圓槽(41)的內側底部之間轉動安裝有旋轉桿(48)，第二電機(47)的轉軸與旋轉桿(48)傳動連接，旋轉桿(48)的外表面固定安裝有至少為兩組的撥動件(49)，每組滾輪(45)均與對應的撥動件(49)的內壁相貼合。

3.根據權利要求2所述的一種可調節多功能消防維保裝置，其特征在于：所述充料機構(5)包括l型吊板(51)、液壓桿(52)、對接頭(53)、充料設備(54)和輸料管(55)，底板(1)的外表面固定安裝有l(wèi)型吊板(51)，l型吊板(51)的頂部固定安裝有液壓桿(52)，液壓桿(52)的自由端貫穿l型吊板(51)并固定安裝有對接頭(53)，l型吊板(51)的一側外表面固定安裝有充料設備(54)，充料設備(54)的頂部固定連接有輸料管(55)，輸料管(55)的一端與充料設備(54)的輸出端相通，輸料管(55)的另一端與對接頭(53)固定連接并與對接頭(53)的內部相通。

4.根據權利要求3所述的一種可調節多功能消防維保裝置，其特征在于：所述底板(1)的外表面固定安裝有穩固架(6)。

5.根據權利要求4所述的一種可調節多功能消防維保裝置，其特征在于：所述底板(1)的底部開設有安裝槽，安裝槽的內側頂部固定安裝有第一電機(7)，第一電機(7)的轉軸與旋轉盤(2)傳動連接。

6.根據權利要求5所述的一種可調節多功能消防維保裝置，其特征在于：每組所述置放槽(3)的內壁和每組弧形扣板(43)上均固定安裝有一組橡膠墊(8)。

7.根據權利要求6所述的一種可調節多功能消防維保裝置，其特征在于：每組所述置放槽(3)的內側底部均設置有一組重力傳感器(9)。

技術總結
本技術公開了一種可調節多功能消防維保裝置，涉及消防維保技術領域。該可調節多功能消防維保裝置，包括底板、充料機構和裝夾機構，底板的頂部轉動安裝有旋轉盤，旋轉盤的頂部開設有至少為兩組的置放槽，裝夾機構設置于旋轉盤上，裝夾機構包括圓槽、穿槽、弧形扣板、夾套和滾輪，旋轉盤的頂部開設有圓槽，圓槽與每組置放槽之間均開設有一組穿槽，每組穿槽的內側頂部與內側底部之間均轉動安裝有一組弧形扣板，每組弧形扣板上位于圓槽處均固定安裝有一組夾套。該可調節多功能消防維保裝置，通過置放槽和裝夾機構的配合，不同尺寸大小的滅火器放置于各個置放槽內后，可對其進行夾緊，實現固定，提高了裝置的實用性。

技術研發人員：黃柏發,黎浩
受保護的技術使用者：重慶興地科技有限公司
技術研發日：20240604
技術公布日：2025/3/20
