本技術屬于消防水帶盤卷晾曬領域，具體地說，涉及一種消防水帶盤卷晾曬裝置。

背景技術：

1、隧道內消防水帶在日常施救和訓練中使用頻率較高，但是消防水帶的晾曬往往缺少晾曬的場地，并且在地面上晾曬由于水帶內水分排解不充分往往難以完全曬干。同時消防水帶的卷盤也需要一定的經驗和技巧，卷盤效率不高的同時對新手也有一定的困難。

2、有鑒于此特提出本實用新型。

技術實現思路

1、本實用新型要解決的技術問題在于克服現有技術的不足，提供一種消防水帶盤卷晾曬裝置。

2、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

3、一種消防水帶盤卷晾曬裝置，包括滑動座、定滑輪、拉繩、u型橫檔，滑動座上固定有固定盤，固定盤內轉動配合有轉動盤，轉動盤一側中心處、偏心處均設有連接桿，轉動盤另一側中心處設有轉把，滑動座一側滑動配合有擋盤，滑動座內轉動配合有與擋盤螺紋配合的調節手柄螺栓，拉繩繞過定滑輪與滑動座連接。

4、可選的，滑動座一側設有t字形槽道，擋盤下部為t字形塊結構，擋盤下部滑動配合在t字形槽道內，便于通過t字形槽道引導擋盤滑動。

5、可選的，t字形槽道內壁嵌入有第一軸承，調節手柄螺栓一端外側設有光滑曲面，調節手柄螺栓一端固定在第一軸承內，便于通過第一軸承提高調節手柄螺栓轉動的穩定性。

6、可選的，固定盤一側嵌入有第二軸承，轉動盤固定在第二軸承內，便于通過第二軸承提高轉動盤轉動的穩定性。

7、可選的，擋盤內轉動配合有限位轉盤，限位轉盤一側設有與連接桿相對應的貫穿孔，便于擋盤、限位轉盤滑動，使限位轉盤通過貫穿孔套設在連接桿上。

8、可選的，擋盤一側嵌入有第三軸承，限位轉盤固定在第三軸承內，便于通過第三軸承提高限位轉盤轉動的穩定性。

9、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果，當然，實施本實用新型的任一產品并不一定需要同時達到以下所述的所有優點：

10、定滑輪通過膨脹螺栓固定在建筑物墻體頂部，安裝高度26m，u型橫擋安裝在墻體距地面1m左右位置，拉繩穿過定滑輪連接在滑動座上。使用時將消防水帶對折，使消防水帶對折處穿過u型橫擋套設在轉動盤偏心處的連接桿上，然后手動轉動調節手柄螺栓帶動擋盤，便于避免消防水帶從連接桿遠離轉動盤一端滑掉，抽拉拉繩直至整條消防水帶懸空固定拉繩至u型橫檔，對消防水帶進行晾曬。這樣懸空的消防水帶，可以更快速的排空消防水帶內剩余的水分，同時更利于快速晾干；在消防水帶晾干后，通過轉把帶動轉動盤轉動，將消防水帶收卷至兩連接桿上，便于快速收卷消防水帶。

11、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

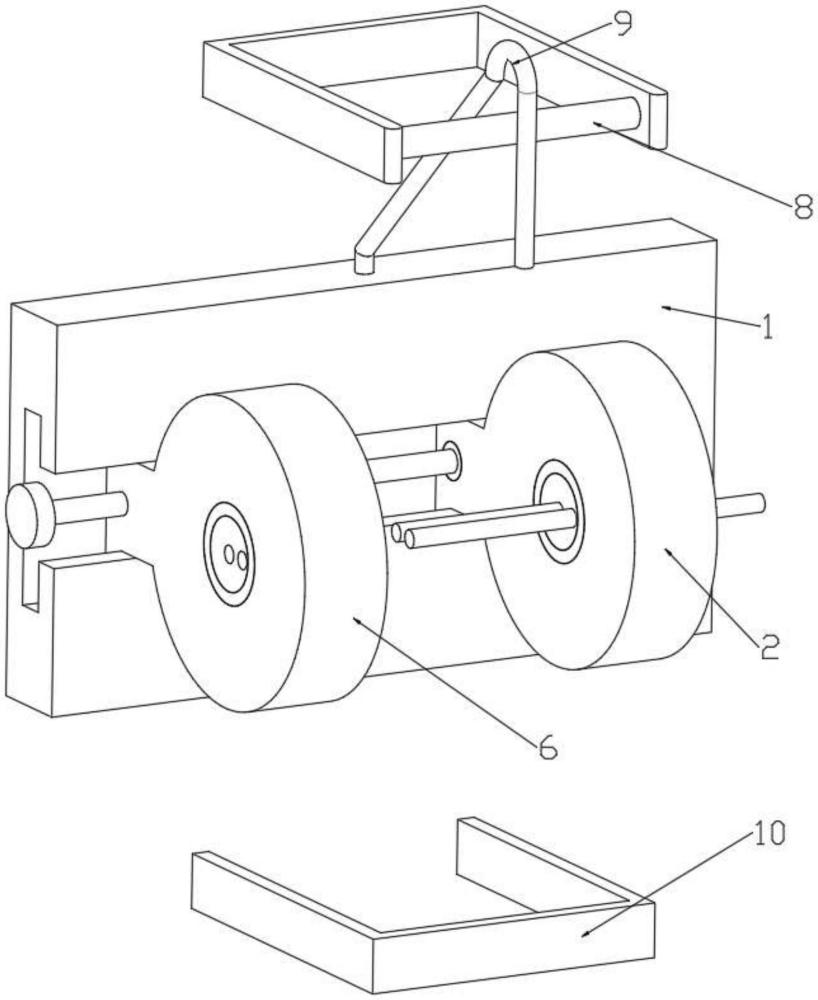

1.一種消防水帶盤卷晾曬裝置，其特征在于，包括：滑動座(1)、定滑輪(8)、拉繩(9)、u型橫檔(10)，滑動座(1)上固定有固定盤(2)，固定盤(2)內轉動配合有轉動盤(3)，轉動盤(3)一側中心處、偏心處均設有連接桿(4)，轉動盤(3)另一側中心處設有轉把(5)，滑動座(1)一側滑動配合有擋盤(6)，滑動座(1)內轉動配合有與擋盤(6)螺紋配合的調節手柄螺栓(7)，拉繩(9)繞過定滑輪(8)與滑動座(1)連接。

2.根據權利要求1所述的一種消防水帶盤卷晾曬裝置，其特征在于，滑動座(1)一側設有t字形槽道(101)，擋盤(6)下部為t字形塊結構，擋盤(6)下部滑動配合在t字形槽道(101)內。

3.根據權利要求2所述的一種消防水帶盤卷晾曬裝置，其特征在于，t字形槽道(101)內壁嵌入有第一軸承(102)，調節手柄螺栓(7)一端外側設有光滑曲面，調節手柄螺栓(7)一端固定在第一軸承(102)內。

4.根據權利要求1所述的一種消防水帶盤卷晾曬裝置，其特征在于，固定盤(2)一側嵌入有第二軸承(201)，轉動盤(3)固定在第二軸承(201)內。

5.根據權利要求1所述的一種消防水帶盤卷晾曬裝置，其特征在于，擋盤(6)內轉動配合有限位轉盤(601)，限位轉盤(601)一側設有與連接桿(4)相對應的貫穿孔(602)。

6.根據權利要求5所述的一種消防水帶盤卷晾曬裝置，其特征在于，擋盤(6)一側嵌入有第三軸承(603)，限位轉盤(601)固定在第三軸承(603)內。

技術總結
本技術公開了一種消防水帶盤卷晾曬裝置，涉及消防水帶盤卷晾曬技術領域。本技術包括滑動座、定滑輪、拉繩、U型橫檔，滑動座上固定有固定盤，固定盤內轉動配合有轉動盤，轉動盤一側中心處、偏心處均設有連接桿，轉動盤另一側中心處設有轉把，滑動座一側滑動配合有擋盤。本技術手動轉動調節手柄螺栓帶動擋盤，便于避免消防水帶從連接桿遠離轉動盤一端滑掉，抽拉拉繩直至整條消防水帶懸空固定拉繩至U型橫檔，對消防水帶進行晾曬。這樣懸空的消防水帶，可以更快速的排空消防水帶內剩余的水分，同時更利于快速晾干；在消防水帶晾干后，通過轉把帶動轉動盤轉動，將消防水帶收卷至兩連接桿上，便于快速收卷消防水帶。

技術研發人員：陳召偉,王宇豪,王海東,徐小凱,蔡俊峰
受保護的技術使用者：浙江諸永高速公路有限公司仙居分公司
技術研發日：20240611
技術公布日：2025/4/28
