本發明涉及微漏水檢測功能性灑水噴頭，具體地涉及管理員預先可用肉眼確認為了壓住火勢而設置于建筑物或工廠的灑水噴頭的錯誤施工、灑水噴頭自身缺陷或腐蝕而產生的滲漏現象，由此預先防止因滲漏而引起的技術事故及質量事故。

背景技術：

1、一般來說，在建筑物或工廠等的內部設置灑水噴頭設備，以便于在發生火災時可早期壓住火勢。如今對于工廠設施而言，市場快速變化，由此因建筑物變更及老化的灑水噴頭而引起的滲漏事故，導致技術事故及質量事故頻繁發生，對于半導體工廠而言，因灑水噴頭的滲漏而導致每年裝備出故障以及生產的晶片受污染，由此發生幾億韓元以上的損失。

2、具體地，對灑水噴頭進行施工及管理的公司，為了事先確認是否滲漏，投入幾十名的人員來進行維護維修及檢查，該檢查所需的期限至少要達到3個月，因此投入很多的時間和費用。

3、并且，大部分的灑水噴頭設置于建筑物或工廠的天花板，在高空區間(相當于危險作業)需要通過氣泡檢查或利用滲漏測試儀的方法逐一檢查，因此實施該施工的工作人員經常暴露在安全事故。

技術實現思路

1、發明所要解決的問題

2、本發明是為了解決前述的問題而提出的，本發明的一實施例提供微漏水檢測功能性灑水噴頭。

3、并且，其目的在于，為了確認灑水噴頭的錯誤施工、灑水噴頭自身缺陷或腐蝕而產生的滲漏現象，管理員可使用灑水噴頭末端(濺水盤)涂裝水變涂料的灑水噴頭，肉眼確認滲漏發生的位置之后應對處理，而無需將幾十名的人員投入到高空作業中。

4、本發明的另一目的在于，利用該產品及其方法，將安全事故和技術事故最小化。

5、本發明要解決的技術問題不限定于以上提及的技術問題，本發明所屬技術領域的普通技術人員可從以下的記載中明確理解未提及的另一技術問題。

6、用于解決問題的方案

7、作為用于實現前述的技術問題的技術手段，本發明的一方面提供微漏水檢測功能性灑水噴頭，其特征在于，包括：支架；閥蓋；玻璃球；以及濺水盤，還包括：水變涂料層，適用于上述濺水盤的下端部或上端部表面上，當上述水變涂料層發生微漏水時，微漏水發生部分變色。

8、本發明的特征在于，上述水變涂料層能夠以具有10至50μm的厚度的方式涂布，上述涂布可根據選自濕式、干式及噴霧噴射方式中的任一個進行涂布。

9、本發明的特征在于，相對于上述水變涂料100重量％，可包括：染料3至10重量％；顏料5至10重量％；合成樹脂10至25重量％；余量的溶劑。

10、本發明的特征在于，上述水變涂料，相對于水變涂料100重量％，可包括30至50重量％的固形物。

11、本發明的特征在于，上述水變涂料的ph的范圍可以為4至7。

12、本發明的特征在于，上述染料可以為ph指示劑或氧化還原指示劑，其可以為溴酚藍(bromophenol?blue，bpb)、溴甲酚綠(bromo?cresol?green，bcg)、靛藍胭脂紅(indigocarmine，ic)及甲酚紅(cresol?red，cr)中的任一個。

13、本發明的特征在于，上述顏料作為無機顏料，可選擇二氧化鈦、二氧化硅、碳酸鈣、氧化鈣、氫氧化鈣、沸石、活性炭、膨潤土及硅酸鋁中的一個。

14、本發明的特征在于，上述合成樹脂可以為選自由醇酸、丙烯酸聚合物、聚酯、苯酚、三聚氰胺、聚氨酯、硅及酯組成的組中的一個以上。

15、本發明的特征在于，上述添加劑可以為選自速凝劑、附著增強劑、分散劑及它們的混合物的一個以上。

16、本發明的特征在于，上述溶劑可以為選自水、醇、酯、酮、醚及它們的混合物的一個以上。

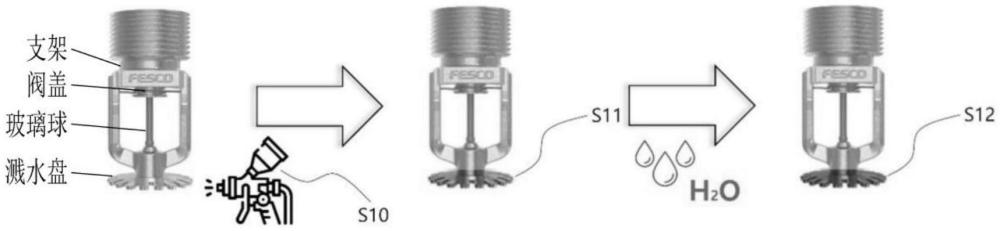

17、本發明的另一方面，提供檢測灑水噴頭的微漏水的方法，上述灑水噴頭包括支架；閥蓋；玻璃球；以及濺水盤，其特征在于，包括：在上述濺水盤的下端部或上端部涂布水變涂料的步驟；當涂布上述水變涂料的部位發生微漏水時，以上述發生微漏水的部分變色為基礎檢測滲漏的步驟，上述水變涂料包括染料、顏料、合成樹脂、添加劑及溶劑。

18、在上述濺水盤的下端部或上端部涂布水變涂料的步驟之后，還可包括在120至180℃的溫度下通過熱處理執行干燥10至30分鐘的步驟。

19、本發明的特征在于，在涂布上述水變涂料的步驟中，多次涂布上述水變涂料。

20、發明效果

21、根據本發明的實施例，在灑水噴頭緊固部位及焊接作業部位涂布水變涂料，可在該施工及管理公司有效確認是否滲漏，并可獲得費用節減效果，設施檢查員無需實施用于滲漏檢測的高空作業，因此可預防安全事故。

22、并且，在發生微漏水的時刻，通過灑水噴頭末端的濺水盤的變色，可直接用肉眼檢測灑水噴頭的替換時點，并且監察員還可直接用肉眼檢測灑水噴頭的缺陷、因老化引起的腐蝕、錯誤施工的相關內容。

23、并且，因滲漏引起的變色反應之后，恢復為以往顏色，由此可再利用。

24、本發明的效果并不限定于上述的效果，應當要理解，包括從本發明的說明或權利要求書中記載的發明的結構中可推論的所有效果。

技術特征：

1.一種微漏水檢測功能性灑水噴頭，其特征在于，

2.根據權利要求1所述的微漏水檢測功能性灑水噴頭，其特征在于，

3.根據權利要求1所述的微漏水檢測功能性灑水噴頭，其特征在于，

4.根據權利要求1所述的微漏水檢測功能性灑水噴頭，其特征在于，所述水變涂料，相對于水變涂料100重量％，包括30至50重量％的固形物。

5.根據權利要求1所述的微漏水檢測功能性灑水噴頭，其特征在于，所述水變涂料的ph的范圍為4至7。

6.根據權利要求3所述的微漏水檢測功能性灑水噴頭，其特征在于，所述染料為ph指示劑或氧化還原指示劑，其為溴酚藍、溴甲酚綠、靛藍胭脂紅及甲酚紅中的任一個。

7.根據權利要求3所述的微漏水檢測功能性灑水噴頭，其特征在于，所述顏料作為無機顏料，選擇二氧化鈦、二氧化硅、碳酸鈣、氧化鈣、氫氧化鈣、沸石、活性炭、膨潤土及硅酸鋁中的一個。

8.根據權利要求3所述的微漏水檢測功能性灑水噴頭，其特征在于，所述合成樹脂為選自由醇酸、丙烯酸聚合物、聚酯、苯酚、三聚氰胺、聚氨酯、硅及酯組成的組中的一個以上。

9.根據權利要求3所述的微漏水檢測功能性灑水噴頭，其特征在于，所述添加劑為選自速凝劑、附著增強劑、分散劑及它們的混合物的一個以上。

10.根據權利要求3所述的微漏水檢測功能性灑水噴頭，其特征在于，所述溶劑為選自水、醇、酯、酮、醚及它們的混合物的一個以上。

11.一種檢測灑水噴頭的微漏水的方法，所述灑水噴頭包括支架；閥蓋；玻璃球；以及濺水盤，其特征在于，包括：

12.根據權利要求11所述的檢測灑水噴頭的微漏水的方法，其特征在于，在所述濺水盤的下端部或上端部涂布水變涂料的步驟之后，還包括在120至180℃的溫度下通過熱處理執行干燥10至30分鐘的步驟。

13.根據權利要求11所述的檢測灑水噴頭的微漏水的方法，其特征在于，在涂布所述水變涂料的步驟中，多次涂布所述水變涂料。

技術總結
本發明涉及微漏水檢測功能性灑水噴頭，并涉及檢測灑水噴頭的微漏水的方法，詳細地涉及管理員預先可用肉眼確認為了壓住火勢而設置于建筑物或工廠的灑水噴頭的錯誤施工、灑水噴頭自身缺陷或腐蝕而產生的滲漏現象，由此預先防止因滲漏而引起的技術事故及質量事故。

技術研發人員：陳郁彬,全世桓,樸安濱
受保護的技術使用者：派拉科技有限公司
技術研發日：
技術公布日：2025/4/28
