本技術涉及消防器材，尤其涉及一種高效密封性瓶頭閥排油注氮滅火裝置。

背景技術：

1、排油注氮滅火的原理是當變壓器遇到絕緣故障或其他故障，導致變壓器油溫急劇升高，在即將發生爆裂或火災危險時，控制系統確認收到電氣故障信號、溫度探測信號以及重瓦斯信號燈關鍵信號后，立即啟動排油機構——排油泄壓，隨即，啟動注氮系統，將充足的氮氣源源不斷地注入變壓器內部，攪拌、冷卻變壓器油，使其油溫降到閃點以下；同時大量的氮氣充滿整個變壓器油箱，隔絕氧氣，從而實現高效滅火。現有的注氮系統所用到的氮氣瓶通常為大型的鋼瓶，鋼瓶上配備有瓶頭閥，用來控制鋼瓶內的氣體的流通。通過打開瓶頭閥，將氮氣鋼瓶中的氮氣經瓶頭閥釋放。

2、但是現在的瓶頭閥，難以很好的在保證使用安全的前提下保證瓶頭閥的密封性，容易出現由于閥門泄漏，浪費了資源，增加成本的同時給使用者的使用帶來不便。

技術實現思路

1、本申請實施例通過提供一種高效密封性瓶頭閥排油注氮滅火裝置，解決了現有技術中瓶頭閥難以很好的在保證使用安全的前提下保證瓶頭閥的密封性，容易出現由于閥門泄漏，浪費了資源，增加成本的同時給使用者的使用帶來不便的問題。

2、本申請實施例提供了一種高效密封性瓶頭閥排油注氮滅火裝置，包括閥體，閥體為六通結構，閥體內有閥芯，所述閥體上位于閥芯的兩側設有相互連通的控壓口和出氣口，閥體上對應控壓口一側有閥帽，閥帽和閥芯之間固定有彈簧，所述閥帽內側有密封膜片；

3、所述閥芯在閥體內左右移動，閥芯一端向右側延伸移動對出氣口造成封堵，閥芯另一端在控壓口內滑動貼合連接；

4、所述閥芯上左右貫穿開設有壓力輸送腔，壓力輸送腔、控壓口和出氣口相互連通，所述閥芯左側表面面積大于右側表面面積。

5、優選的，所述閥帽上有啟動裝置，啟動裝置用于刺破密封膜片。

6、優選的，所述啟動裝置為電動啟動器。

7、優選的，所述閥帽內側對應控壓口的內壁邊緣有密封墊，所述閥帽內側對應閥體的接觸位置有o型密封圈。

8、優選的，所述閥體一側有泄氣口，泄氣口上有安全泄氣裝置，所述安全泄氣裝置包括設置在泄氣口內的銅墊，泄氣口處有泄壓螺帽，泄壓螺帽的內側有安全膜片。

9、優選的，所述閥體的頂端有壓力表連接座，閥體和壓力表連接座連通，壓力表連接座用于連接測量閥體內氣體壓力。

10、優選的，還包括注氮系統，閥體經集氣總管和注氮系統連接。

11、本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

12、通過采用了閥芯、壓力輸送腔、控壓口和出氣口，壓力輸送腔、控壓口和出氣口相互連通，且閥芯左側表面面積大于右側表面面積，使得作用在閥芯左表面的軸向力大于作用在閥芯右表面的軸向力，壓力越高作用在閥芯左右表面的軸向力差就越大，密封越好，閥芯右側對出氣口處進行封堵，達到高效密封的效果。

技術特征：

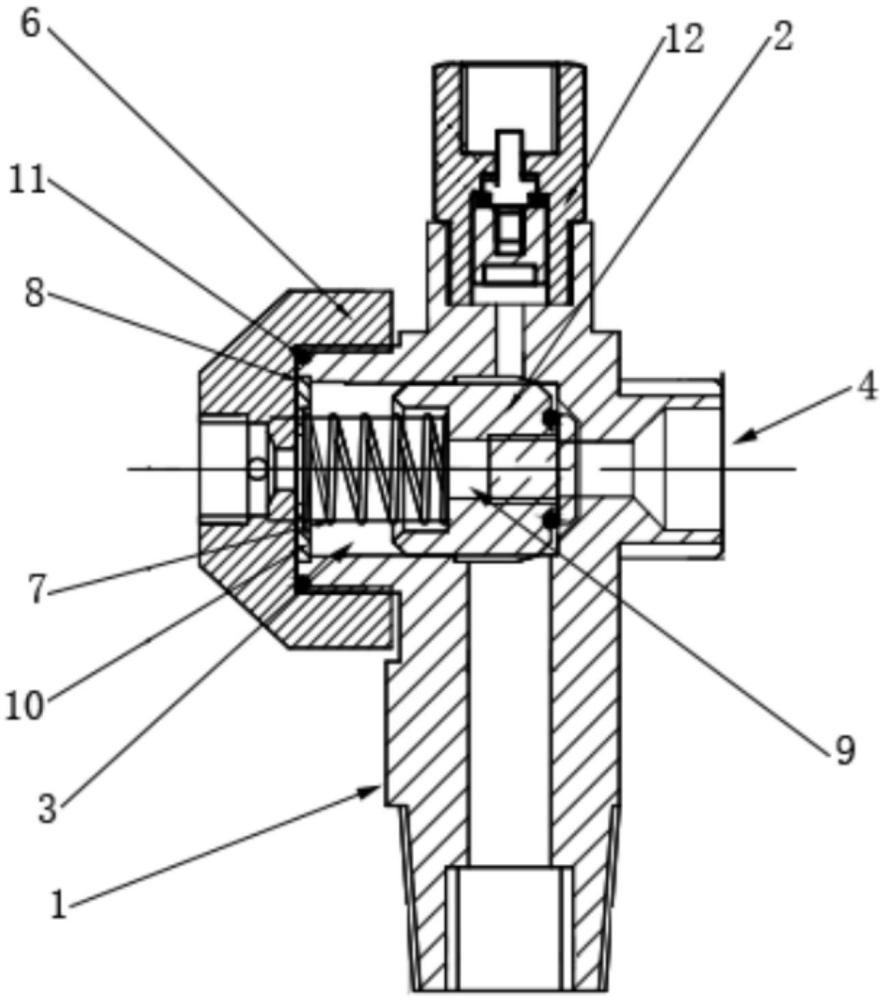

1.一種高效密封性瓶頭閥排油注氮滅火裝置，包括閥體(1)，閥體(1)為六通結構，閥體(1)內有閥芯(2)，其特征在于，所述閥體(1)上位于閥芯(2)的兩側設有相互連通的控壓口(3)和出氣口(4)，閥體(1)上對應控壓口(3)一側有閥帽(6)，閥帽(6)和閥芯(2)之間固定有彈簧(7)，所述閥帽(6)內側有密封膜片(8)；

2.如權利要求1所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，所述閥帽(6)上有啟動裝置，啟動裝置用于刺破密封膜片(8)。

3.如權利要求2所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，所述啟動裝置為電動啟動器。

4.如權利要求1所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，所述閥帽(6)內側對應控壓口(3)的內壁邊緣有密封墊(10)，所述閥帽(6)內側對應閥體(1)的接觸位置有o型密封圈(11)。

5.如權利要求1所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，所述閥體(1)一側有泄氣口，泄氣口上有安全泄氣裝置(5)，所述安全泄氣裝置(5)包括設置在泄氣口內的銅墊(501)，泄氣口處有泄壓螺帽(502)，泄壓螺帽(502)的內側有安全膜片(503)。

6.如權利要求1所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，所述閥體(1)的頂端有壓力表連接座(12)，閥體(1)和壓力表連接座(12)連通，壓力表連接座(12)用于連接測量閥體(1)內氣體壓力。

7.如權利要求1所述的高效密封性瓶頭閥排油注氮滅火裝置，其特征在于，還包括注氮系統(13)，閥體(1)經集氣總管和注氮系統(13)連接。

技術總結
本申請公開了一種高效密封性瓶頭閥排油注氮滅火裝置，涉及消防器材技術領域，包括閥體，閥體為六通結構，閥體內有閥芯，所述閥體上位于閥芯的兩側設有相互連通的控壓口和出氣口，閥體上對應控壓口一側有閥帽，閥帽和閥芯之間固定有彈簧，所述閥帽內側有密封膜片；所述閥芯在閥體內左右移動，閥芯一端向右側延伸移動對出氣口造成封堵，閥芯另一端在控壓口內滑動貼合連接；所述閥芯上左右貫穿開設有壓力輸送腔，壓力輸送腔、控壓口和出氣口相互連通；解決了現有技術中瓶頭閥難以很好的在保證使用安全的前提下保證瓶頭閥的密封性，容易出現由于閥門泄漏，浪費了資源，增加成本的同時給使用者的使用帶來不便的問題。

技術研發人員：宿瑋
受保護的技術使用者：山東科泰電力科技有限公司
技術研發日：20240704
技術公布日：2025/4/24
