本發明涉及紡織業設備技術領域，具體為一種氣流紡紗裝置。

背景技術：

氣流紡主要靠分梳輥、紡杯、假捻裝置等多個部件。分梳輥用來抓取和分梳喂入的棉條纖維，紡杯是個小小的金屬杯子，他的旋轉速度比分梳輥高出10倍以上，根據流體壓強的原理，使棉纖維進入氣流杯，并形成纖維流，沿著杯的內壁不斷運動。這時，杯子外有一根紗頭，把杯子內壁的纖維引出來，并連接起來，再加上杯子帶著紗尾高速旋轉所產生的鉆作用，就好像一邊“喂”棉纖維，一邊加紗線搓捏，使紗線與杯子內壁的纖維連接，在紗筒的旋繞拉力下進行牽伸，連續不斷的輸出紗線，完成氣流紡紗的過程，例如中國專利申請?zhí)?00480025526.X，專利名稱為氣流紡紗裝置的發明，成本低，另外保證了不同紡紗部件的準確定位，同時解決了氣流紡紗裝置結構復雜的問題，但是正由于結構簡單的原因，在投入現場使用時，會出現各種各樣問題，發明人對此也表示由于結構簡單的原因造，成了該種氣流紡紗效果的不理想,而且不能實現纖維束的紡紗和除塵的隔離，是的使得紗布上粘附飄絮灰塵。

技術實現要素：

針對以上問題，本發明提供了一種氣流紡紗裝置，采取分立結構，安裝與維修都更方便，并且紡紗效果顯著，這樣可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種氣流紡紗裝置，包括第一真空發生器和第二真空發生器，所述第一真空發生器和第二真空發生器內部均通有纖維束，在第一真空發生器的前端安裝有前羅拉和氣流除塵器，且在第一真空發生器的內部設置有加捻杯和固定管，所述第二真空發生器內部依次安裝有觸針、輸出羅拉和導紗鉤，所述第一真空發生器的右側壁于第二真空發生器的上端安裝有電磁閥，且電磁閥的末端安裝有空氣壓縮裝置，所述第二真空發生器的下端嵌設有微動開關，且微動開關通過導線與電磁閥連接在一起，在第二真空發生器的正下方設置有卷紗筒，所述卷紗筒的下端安裝有轉筒。

作為本發明一種優選的技術方案，所述加捻杯設置在固定管的上端，且固定管設置在第一真空發生器內的下表面上。

作為本發明一種優選的技術方案，所述加捻杯設置為V型狀結構。

作為本發明一種優選的技術方案，所述前羅拉和輸出羅拉的數量均為兩個，且兩個前羅拉或輸出羅拉分布于纖維束的兩側。

作為本發明一種優選的技術方案，所述轉筒上設置有聯動帶，且轉筒通過聯動帶連接有驅動電機。

作為本發明一種優選的技術方案，所述電磁閥的開啟與否決定于微動開關的工作狀態。

作為本發明一種優選的技術方案，所述輸出羅拉設置在觸針和導紗鉤之間的位置處。

與現有技術相比，本發明的有益效果是：該氣流紡紗裝置，通過設置V型的加捻杯，能夠更好的聚集纖維束，從而達到較好的紡紗效果，設置第一真空發生器和第二真空發生器，配合空氣壓縮裝置的使用，分階段開啟第一真空發生器和第二真空發生器，有效隔離了纖維束的紡紗和除塵兩種不同的工作。

附圖說明

圖1為本發明結構示意圖；

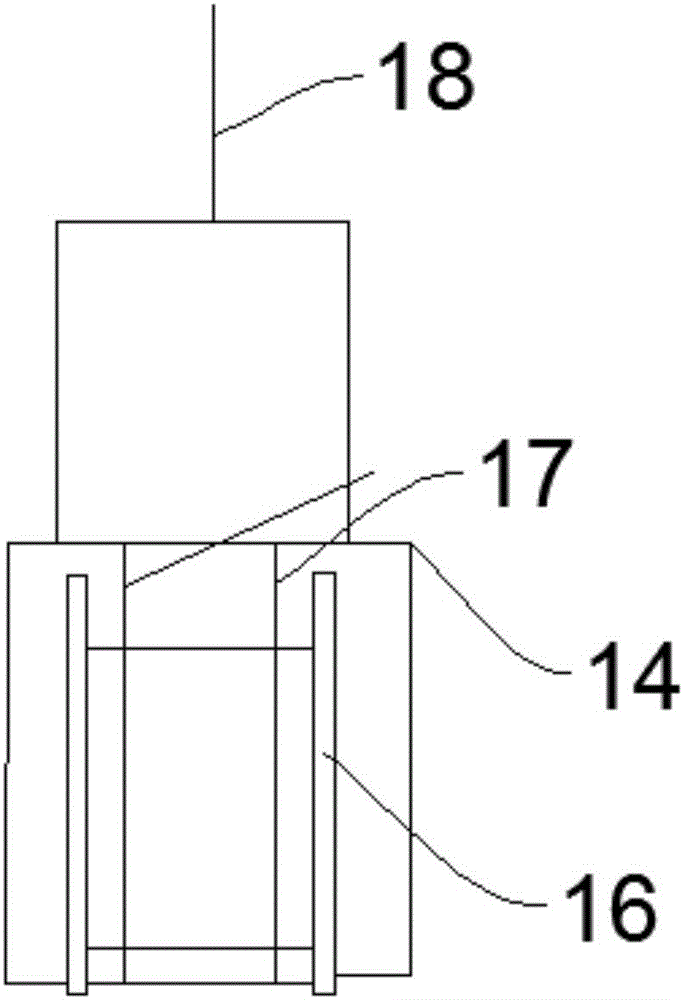

圖2為本發明驅動機構結構示意圖。

圖中：1-前羅拉；2-第一真空發生器；3-加捻杯；4-輸出羅拉；5-卷紗筒；6-空氣壓縮裝置；7-氣流除塵器；8-固定管；9-第二真空發生器；10-電磁閥；11-觸針；12-導紗鉤；13-微動開關；14-轉筒；15-導線；16-驅動電機；17-聯動帶；18-纖維束。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例：

請參閱圖1和圖2，本發明提供一種技術方案：一種氣流紡紗裝置，包括第一真空發生器2和第二真空發生器9，所述第一真空發生器2和第二真空發生器9內部均通有纖維束18，在第一真空發生器2的前端安裝有前羅拉1和氣流除塵器7，且在第一真空發生器2的內部設置有加捻杯3和固定管8，所述第二真空發生器9內部依次安裝有觸針11、輸出羅拉4和導紗鉤12，所述第一真空發生器2的右側壁于第二真空發生器9的上端安裝有電磁閥10，且電磁閥10的末端安裝有空氣壓縮裝置6，所述第二真空發生器9的下端嵌設有微動開關13，且微動開關13通過導線15與電磁閥10連接在一起，在第二真空發生器9的正下方設置有卷紗筒5，所述卷紗筒5的下端安裝有轉筒14，所述轉筒14上設置有聯動帶17，且轉筒14通過聯動帶17連接有驅動電機16。

本發明的工作原理：具體使用時，第一真空發生器2在頭端產生負壓,將前羅拉1送出的纖維束18吸入,在吸引氣流和噴射氣流的雙重作用下纖維束18被拆散,纖維隨氣流送至加捻杯3側壁,由于此時纖維速度大大高于前羅拉1表面速度,纖維在前羅拉1及加捻杯3之間被切斷,由于加捻杯3旋轉速度高達3萬-6萬轉/分,從第一真空發生器2送來的纖維在離心力作用下沿側壁移動,在直徑最大處集體成束,加捻成紗,再由輸出羅拉4送出。紗線切斷時,通過導線15連接觸針11的微動開關13驅動電磁閥10換向,讓壓縮空氣改道通向輸出羅拉4下部的第二真空發生器9,產生由下向上,朝向前羅拉1方向的吸力,同時前羅拉1送出的纖維因第一真空發生器2不產生真空被氣流除塵器7吸去,不再流向加捻杯3。紡紗斷頭在吸力作用下插入第一真空發生器2的下部,被吸引氣流和射流吹至加捻杯3,在加捻杯3旋轉產生離心力作用下,觸動觸針11,使電磁閥10換向,再次向加捻杯3送供纖維束18，接上斷頭。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
