本實用新型涉及紡織機械配件領域，具體是一種用于紡紗機上的碳纖上銷彈簧。

背景技術：

碳纖上銷是棉紡細紗機牽伸機構的重要零件，其直接影響到牽伸機構的功能與紡紗質量，上銷與中上羅拉、上皮圈等零件組成上皮圈牽伸裝置，是牽伸及紡紗的關鍵零件。在碳纖上銷上通常會安裝有矩形彎折彈簧，這種彈簧固定不穩定，工作過程中容易產生不可逆的形變，從而失去彈力，導致紡出來的線品質較差，使用壽命較短。

技術實現要素：

本實用新型的目的在于提供一種結構簡單，固定可靠穩定，不易產生過量形變，紡線均勻，使用壽命長的用于紡紗機上的碳纖上銷彈簧，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于紡紗機上的碳纖上銷彈簧，包括片體，所述片體呈梯形狀，片體上邊彎折連接有抵片，片體下邊彎折連接有截面呈“V”型的卡簧片，卡簧片中間設置有矩形通槽，矩形通槽內設有扣片。

其中，所述抵片呈矩形。

其中，所述扣片呈矩形。

其中，所述扣片底邊設置在片體與卡簧片連接的邊線上。

與現有技術相比，本實用新型的有益效果是：通過“V”型卡簧片將整個彈簧固定在碳纖上銷的卡槽中，通過矩形通槽的扣片將彈簧緊扣在碳纖上銷的側邊上，結構固定可靠穩定；在紡線過程中，片體能夠通過抵片抵靠在碳纖上銷外側面上，使得整個彈簧不易產生過量形變，紡線均勻，工作狀態良好，使用壽命長。本實用新型結構簡單，固定可靠穩定，不易產生過量形變，紡線均勻，使用壽命長。

附圖說明

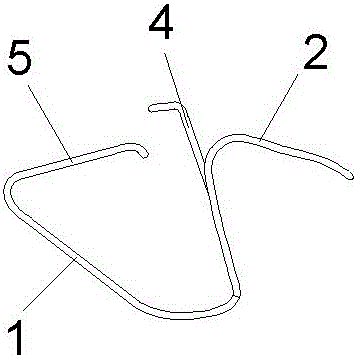

圖1為用于紡紗機上的碳纖上銷彈簧的結構示意圖。

圖2為用于紡紗機上的碳纖上銷彈簧側面的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1、2，本實用新型實施例中，一種用于紡紗機上的碳纖上銷彈簧，包括片體1，所述片體1呈梯形狀，片體1上邊彎折連接有矩形的抵片5，片體1下邊彎折連接有截面呈“V”型的卡簧片2，卡簧片2中間設置有矩形通槽3，矩形通槽3內設有矩形的扣片4，其中，所述扣片4底邊設置在片體1與卡簧片2連接的邊線上。

本實用新型的工作原理是：通過“V”型的卡簧片2將整個彈簧固定在碳纖上銷的卡槽中，通過矩形通槽3的扣片4將彈簧緊扣在碳纖上銷的側邊上，結構固定可靠穩定；在紡線過程中，片體1能夠通過抵片5抵靠在碳纖上銷外側面上，使得整個彈簧不易產生過量形變，紡線均勻，工作狀態良好，使用壽命長。
