本實用新型涉及包裝袋裝置，具體的說是一種包裝袋折紙印壓印裝置。

背景技術：

在一些紙類包裝袋中，為了便于包裝袋的運輸和使用，通常要對包裝袋進行折紙印的壓印加工，傳統上壓印裝置是通過一個傳動輥傳動，在傳動輥的上方設置帶有壓印輪的壓印輥，傳動輥傳動已經切割好或者還未切割的包裝袋，壓印輪壓在包裝袋上，通過壓印輪壓印將折紙印壓印出來，但是傳統上的壓印裝置的結構設計不合理，不能使傳動輥很好的送料，使用不方便。

而且傳統上壓印輪和傳動輥的位置是固定的，當傳送的時候包裝袋的位置出現偏移或者卡紙的時候，通常是讓傳動輥反轉，將出現問題的包裝袋返回取出，如果卡紙嚴重，反轉取不出袋體時只能通過外力將該段包裝袋撕毀破壞掉，才能使其正常工作，嚴重影響了壓印裝置的壓印質量和壓印效率。

技術實現要素：

本實用新型的目的是針對現有技術存在的不足，提供如下技術方案：

一種包裝袋折紙印壓印裝置，包括一底座，所述的底座的兩側安裝有側板；兩側的側板之間還固定安裝有一主軸；所述的主軸上安裝有傳動輥，且所述的主軸的右端安裝有傳動裝置，其左端安裝有主動齒輪；所述兩側側板上還設置有上下方向的腰形槽，所述的腰形槽內安裝有從動軸；所述的從動軸的左端安裝有從動齒輪，而其軸部固定安裝有壓印輪；所述的從動軸可在腰形槽內上下活動，且從動軸放置在腰形槽下端槽底時，從動軸左端的從動齒輪與主動齒輪相嚙合，從動軸上的壓印輪壓在傳動輥上。

進一步地，為了防止從動軸出現左右搖晃導致從動齒輪和主動齒輪不能順利嚙合的情況，所述的從動軸的兩側還設置有限位板；從動軸放入至腰形槽的槽底時，所述的限位板卡在兩側側板的內側；同時限位板還可以起到很好的定位作用。

進一步地，所述的壓印輪共設置有兩個，且是對稱設置；通常包裝袋的折紙印是左右對稱設置，因此壓印輪對稱設置兩個。

進一步地，為了使從動軸能夠隨著從動齒輪更加順暢的旋轉，所述的兩側側板上的腰形槽的槽底設置為半圓形槽，且在槽底處還設置有半圓弧形的橡膠墊。

有益效果：與現有技術相比，本實用新型具有以下優點：

(1)本實用新型使用的時候，從動軸放置在腰形槽下端槽底的時候，從動齒輪和主動齒輪正好嚙合，壓印輪正好壓在傳動輥上，通過傳動裝置帶動主軸旋轉，主軸帶動傳動輥和主動齒輪旋轉，主動齒輪帶動從動齒輪旋轉，從動齒輪帶動壓印輪同步旋轉，將包裝袋放置在傳動輥上就會隨著傳動輥旋轉進料，同時壓印輪對包裝袋的袋體壓印，完成折紙印的壓印工作，其結構設計合理，整體采用一處傳動裝置，實現傳動輥和壓印輪的同步旋轉，提高壓印質量和效率；

(2)本實用新型中側板上設置有腰形槽，從動齒輪安裝在腰形槽內，且可以在腰形槽上下活動，一般工作狀態下，從動軸在其自身以及壓印輪的重力的作用下放置在腰形槽下端的槽底，從動齒輪和主動齒輪嚙合，壓印輪壓在傳動輥上，可以正常工作，如果紙袋的傳送位置出現偏差或者紙袋卡住的時候，只需要通過外力將從動軸往上抬起一短距離，就可以將卡住的紙袋取出，或者將偏差的位置扶正，可以重新正常工作，因此可以增加壓印質量和效率。

附圖說明

圖1為本實用新型結構示意圖；

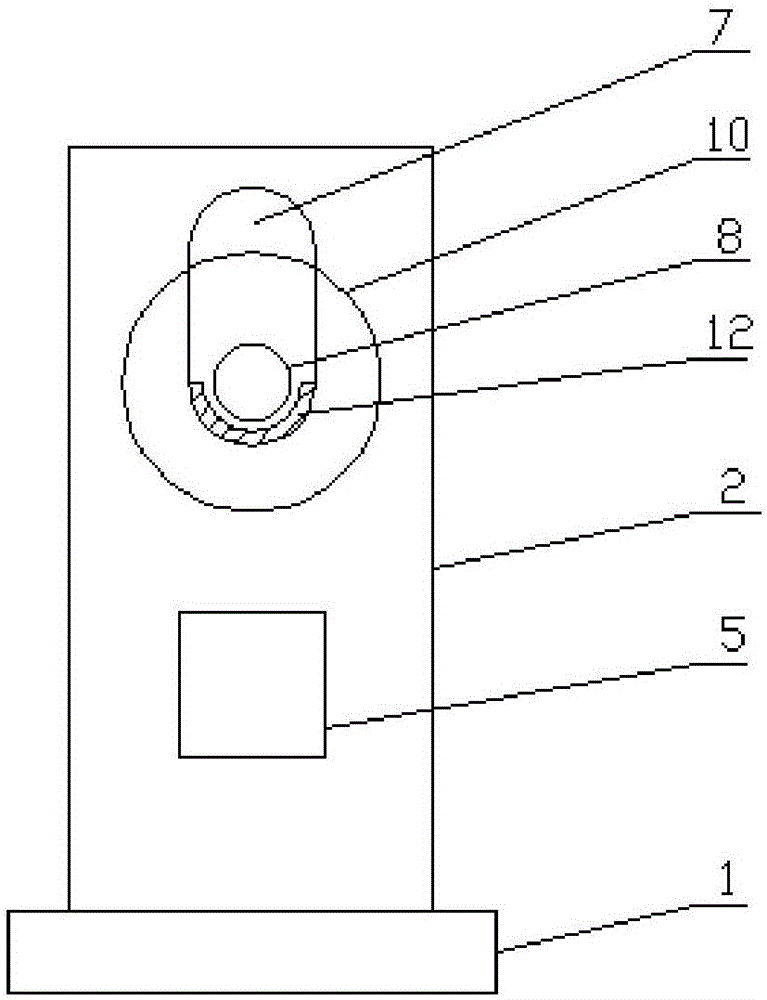

圖2為圖1的右視圖。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本實用新型，本實施例在以本實用新型技術方案為前提下進行實施，應理解這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。

如圖1所示，一種包裝袋折紙印壓印裝置，包括一底座1，所述的底座1的兩側安裝有側板2；兩側的側板2之間還固定安裝有一主軸3；所述的主軸3上安裝有傳動輥4，且所述的主軸3的右端安裝有傳動裝置5，其左端安裝有主動齒輪6；所述兩側側板2上還設置有上下方向的腰形槽7，所述的腰形槽7內安裝有從動軸8；所述的從動軸8的左端安裝有從動齒輪9，而其軸部固定安裝有壓印輪10；所述的從動軸8可在腰形槽7內上下活動，且從動軸8放置在腰形槽7下端槽底時，從動軸8左端的從動齒輪9與主動齒輪6相嚙合，從動軸8上的壓印輪10壓在傳動輥4上。

了防止從動軸8出現左右搖晃導致從動齒輪9和主動齒輪6不能順利嚙合的情況，所述的從動軸8的兩側還設置有限位板11；從動軸8放入至腰形槽7的槽底時，所述的限位板11卡在兩側側板2的內側；同時限位板11還可以起到很好的定位作用。

所述的壓印輪10共設置有兩個，且是對稱設置；通常包裝袋的折紙印是左右對稱設置，因此壓印輪10對稱設置兩個。

為了使從動軸8能夠隨著從動齒輪9更加順暢的旋轉，所述的兩側側板2上的腰形槽7的槽底設置為半圓形槽，且在槽底處還設置有半圓弧形的橡膠墊12。

本實用新型使用的時候，從動軸放置在腰形槽下端槽底的時候，從動齒輪和主動齒輪正好嚙合，壓印輪正好壓在傳動輥上，通過傳動裝置帶動主軸旋轉，主軸帶動傳動輥和主動齒輪旋轉，主動齒輪帶動從動齒輪旋轉，從動齒輪帶動壓印輪同步旋轉，將包裝袋放置在傳動輥上就會隨著傳動輥旋轉進料，同時壓印輪對包裝袋的袋體壓印，完成折紙印的壓印工作，其結構設計合理，整體采用一處傳動裝置，實現傳動輥和壓印輪的同步旋轉，提高壓印質量和效率。

本實用新型中側板上設置有腰形槽，從動齒輪安裝在腰形槽內，且可以在腰形槽上下活動，一般工作狀態下，從動軸在其自身以及壓印輪的重力的作用下放置在腰形槽下端的槽底，從動齒輪和主動齒輪嚙合，壓印輪壓在傳動輥上，可以正常工作，如果紙袋的傳送位置出現偏差或者紙袋卡住的時候，只需要通過外力將從動軸往上抬起一短距離，就可以將卡住的紙袋取出，或者將偏差的位置扶正，可以重新正常工作，因此可以增加壓印質量和效率。

以上所述僅是本實用新型的優選實施方式，應當指出：對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
