本實用新型涉及一種具有導絲構件和除塵裝置的細紗機組，屬于彈力緯紗生產領域。

背景技術：

傳統細紗機除塵裝置不適合彈力緯紗生產，清潔效率差，采用上吹式清潔方式對絲產生擾動，容易亂絲。

目前，彈力緯紗的生產過程中需要用到導絲構件，導絲構件的效果決定了最終產品的質量，但是現有的導絲構件生產的產品成功率低，容易造成緯紗的拉伸，不利于生產的進行和技術的穩定。

導絲構件中的張力片是在生產中非常重要的一個部件, 紡彈力緯紗過程中絲的喂入需要一定張力，張力太小容易跑出，張力太大造成額外伸長，并且要求同一臺車所有絲的張力一致，在進行張力調節時，多采用更換張力片的方式，張力片重量固定，調節范圍過寬，無法進行精細調節，而且更換張力片耗費時間多，需要準備多種張力片，浪費資源和增加成本，不利于生產的進行。

技術實現要素：

本實用新型要解決的技術問題是針對以上不足，提供一種具有導絲構件和除塵裝置的細紗機組，具有對絲的運動不產生影響，清潔效果好，吸塵時避免氣流回返形成的阻力，可降低工人職業病，可以實現較小的張力，張力調節方便，張力調節壓力精確，縮減工作時間和降低生產成本的優點。

為解決以上技術問題，本實用新型采用以下技術方案：

一種具有導絲構件和除塵裝置的細紗機組，包括主管道、濾塵機和若干個細紗機，所述主管道通過連接管道和細紗機連接，連接管道在車位上方接在主管道上；

所述主管道從濾塵機的一端向另一端直徑逐漸變小；

所述細紗機的兩側加掛掛絲架；

所述細紗機內設有導絲構件。

以下是對上述方案的進一步優化：

所述導絲構件包括張力盤、羅拉、絲餅、導絲勾、導絲輪、導絲器和前皮輥，絲餅設在掛絲架上；

所述張力盤包括立柱、可調張力片、固定張力片和固定螺母，立柱的下方固定有固定螺母，固定螺母的上方依次設有固定張力片和可調張力片；

所述可調張力片上設有第一通孔，第一通孔內貫穿有立柱；

所述可調張力片的重量為0.1g；

所述固定張力片上設有第二通孔，第二通孔內貫穿有立柱；

所述可調張力片的上方設有壓重塊，壓重塊上設有第三通孔，第三通孔內貫穿有立柱；

所述壓重塊的上方設有調節螺母，調節螺母與立柱螺紋連接，調節螺母與壓重塊之間設有彈簧；

所述調節螺母進行調節時，壓重塊對可調張力片的施加壓力范圍為0～0.2N；

所述第三通孔與立柱之間設有密封圈，密封圈與壓重塊固定連接；

所述密封圈包括密封圈本體，密封圈本體的內圈內設有四個凸起和四組倒鉤組，四個凸起和四組倒鉤組的上下端與密封圈本體的上下端平齊；

所述四個凸起沿密封圈本體的軸線均勻分布，四組倒鉤組沿密封圈本體的軸線均勻分布；

所述兩個凸起之間設有一組倒鉤組，兩組倒鉤組之間設有一個凸起；

所述凸起遠離密封圈本體內圈的一面為圓弧面，其圓弧角為55°，其半徑與密封圈本體的內圈半徑比為8:3。

所述倒鉤組包括第一倒鉤和第二倒鉤，第一倒鉤和第二倒鉤相對設置，第一倒鉤的鉤尖與密封圈本體內圈的距離小于第二倒鉤與密封圈本體內圈的距離，第一倒鉤的鉤尖位于第二倒鉤與密封圈本體之間；

所述第一倒鉤的兩個面均為弧形面，第一倒鉤靠近密封圈本體的弧形面的弧度為70°，第一倒鉤遠離密封圈本體的弧形面的弧度為140°；

所述第二倒鉤的兩個面均為弧形面，第二倒鉤靠近密封圈本體的弧形面的弧度為80°，第二倒鉤遠離密封圈本體的弧形面的弧度為100°。

本實用新型采用以上技術方案后，與現有技術相比，具有以下優點：

該技術簡單可靠，紡制PA66/棉包芯紗（彈力緯紗）非常合適，質量穩定，避免了其他包芯紗方式造成絲意外伸長的缺點；

可以實現較小的張力，調節方便，調節范圍廣，調節壓力精確，縮減了工作時間，降低了生產成本；

主管道采用直徑逐漸由細變粗的方式，避免氣流回返形成的阻力；

濾塵機將細紗機排出的氣流進行過濾，產生干凈的空氣再回到車間，不破壞車間的溫濕度，留住棉短纖維和雜質，車間環境大大改善，減少了對工人身體的損害，職業病的病發率降低到千分之一。

本技術適合細紗機已投入生產，沒有預留排風溝和濾塵室的改造，簡單有效，投入小不耽誤生產，有推廣價值。

下面結合附圖和實施例對本實用新型進行詳細說明。

附圖說明

附圖1是本實用新型裝置的結構示意圖；

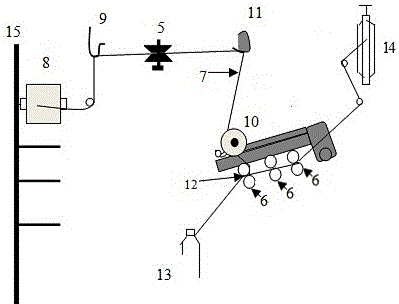

附圖2是本實用新型裝置細紗機中導絲構件的結構示意圖；

附圖3是附圖2中張力片的結構示意圖；

附圖4是附圖3中密封圈的結構示意圖；

圖中，

1-主管道，2-濾塵機，3-細紗機，4-連接管道，5-張力盤，6-羅拉，7- PA66絲，8-絲餅，9-導絲勾，10-導絲輪，11-導絲器，12-前皮輥，13-細紗管紗，14-粗紗，15-掛絲架，51-立柱，52-可調張力片，521-第一通孔，53-固定張力片，531-第二通孔，54-固定螺母，55-壓重塊，551-第三通孔，56-調節螺母，57-彈簧,58-密封圈，581-密封圈本體，5582-凸起，5583-第一倒鉤，5584-第二倒鉤。

具體實施方式

實施例1，如附圖1和附圖2所示，一種具有導絲構件和除塵裝置的細紗機組，包括主管道1、濾塵機2和若干個細紗機3；

主管道1通過連接管道4和細紗機3連接，連接管道4在車位上方接在主管道1上；

主管道1從濾塵機2的一端向另一端直徑逐漸變小；

細紗機3車尾防塵罩側面開孔，接鐵質管道，管道用導線接地，消除靜電。

細紗機3的兩側加掛掛絲架15；

細紗機3內設有導絲構件，導絲構件包括張力盤5、羅拉6、絲餅8、導絲勾9、導絲輪10、導絲器11和前皮輥12，絲餅8設在掛絲架15上；

外包棉通過粗紗14經過三個羅拉6牽伸制成須條，PA66絲7通過掛在掛絲架15上的絲餅8拉出，依次經過導絲勾9、張力盤5、導絲器11、導絲輪10在前皮輥12處與棉須條匯合，前皮輥12輸出后，通過加捻，使棉纖維均勻纏繞在絲的外層，卷繞在紗管上，制成細紗管紗13，完成整個包芯紗制作過程。

實施例2，如附圖1、附圖2、附圖3和附圖4所示，一種具有導絲構件和除塵裝置的細紗機組，包括主管道1、濾塵機2和若干個細紗機3；

主管道1通過連接管道4和細紗機3連接，連接管道4在車位上方接在主管道1上；

主管道1從濾塵機2的一端向另一端直徑逐漸變小；

細紗機3車尾防塵罩側面開孔，接鐵質管道，管道用導線接地，消除靜電。

細紗機3的兩側加掛掛絲架15；

細紗機3內設有導絲構件，導絲構件包括張力盤5、羅拉6、絲餅8、導絲勾9、導絲輪10、導絲器11和前皮輥12，絲餅8設在掛絲架15上；

外包棉通過粗紗14經過三個羅拉6牽伸制成須條，PA66絲7通過掛在掛絲架15上的絲餅8拉出，依次經過導絲勾9、張力盤5、導絲器11、導絲輪10在前皮輥12處與棉須條匯合，前皮輥12輸出后，通過加捻，使棉纖維均勻纏繞在絲的外層，卷繞在紗管上，制成細紗管紗13，完成整個包芯紗制作過程。

張力盤5包括立柱51、可調張力片52、固定張力片53和固定螺母54，立柱51的下方固定有固定螺母54，固定螺母54的上方依次設有固定張力片53和可調張力片52；

可調張力片52上設有第一通孔521，第一通孔521內貫穿有立柱51；

可調張力片52的重量為0.1g；

固定張力片53上設有第二通孔531，第二通孔531內貫穿有立柱51；

可調張力片52的上方設有壓重塊55，壓重塊55上設有第三通孔551，第三通孔551內貫穿有立柱51；

壓重塊55的上方設有調節螺母56，調節螺母56與立柱51螺紋連接，調節螺母56與壓重塊55之間設有彈簧57；

調節螺母56進行調節時，壓重塊55對可調張力片52的施加壓力范圍為0～0.2N；

第三通孔551與立柱51之間設有密封圈58，密封圈58與壓重塊55固定連接；

密封圈58包括密封圈本體581，密封圈本體581的內圈內設有四個凸起582和四組倒鉤組，四個凸起582和四組倒鉤組的上下端與密封圈本體581的上下端平齊；

四個凸起582沿密封圈本體581的軸線均勻分布，四組倒鉤組沿密封圈本體581的軸線均勻分布；

兩個凸起582之間設有一組倒鉤組，兩組倒鉤組之間設有一個凸起582；

凸起582遠離密封圈本體581內圈的一面為圓弧面，其圓弧角為55°，其半徑與密封圈本體581的內圈半徑比為8:3。

倒鉤組包括第一倒鉤583和第二倒鉤584，第一倒鉤583和第二倒鉤584相對設置，第一倒鉤583的鉤尖與密封圈本體581內圈的距離小于第二倒鉤584與密封圈本體581內圈的距離，第一倒鉤583的鉤尖位于第二倒鉤584與密封圈本體581之間；

第一倒鉤583的兩個面均為弧形面，第一倒鉤583靠近密封圈本體581的弧形面的弧度為70°，第一倒鉤583遠離密封圈本體581的弧形面的弧度為140°；

第二倒鉤584的兩個面均為弧形面，第二倒鉤584靠近密封圈本體581的弧形面的弧度為80°，第二倒鉤584遠離密封圈本體581的弧形面的弧度為100°。

以上所述為本實用新型最佳實施方式的舉例，其中未詳細述及的部分均為本領域普通技術人員的公知常識。本實用新型的保護范圍以權利要求的內容為準，任何基于本實用新型的技術啟示而進行的等效變換，也在本實用新型的保護范圍之內。
