本發明涉及包裝盒領域，特別是一種開合式包裝盒及制作工藝。

背景技術：

傳統的包裝盒都是采用軟質單面開口的紙盒包裝，適用于一般品質的包裝，對于高檔通常都采用硬質的開合式包裝盒進行包裝。

目前，常用的開合式包裝盒都采用組合、粘貼、壓合、切割等工藝過程實現，如圖1-6，這種包裝盒采用內底盒（1）、內頂盒（2）、內圍條（3）和外盒體（4），這四個部分采用膠水粘貼而成，其大致工藝過程為：

第一步：將內底盒（1）的四個側邊涂上膠水；

第二步：將內圍條（3）粘貼在內底盒（1）的內部，使得內底盒（1）形成底部矩形盒體；

第三步：再將矩形模具體（6）放置于底部矩形盒體內部，并將內頂盒（2）蓋在矩形模具體（6）的頂部；

第四步：將外盒體（4）的內表面都涂上膠水；

第五步：將涂有膠水的外盒體（4）整體包裹在內底盒（1）和內頂盒（2）的外部，放入到壓合設備內部進行保壓使其充分粘合，形成空心矩形盒體；

第六步：保壓一段時間之后，用切割刀將上述的空心矩形盒體的其中三個側面沿中心切割，進而使其能夠開合，形成開合式包裝盒（5）。

上述的工藝過程都采用人工作業的方式進行粘合、壓合和切割，工作效率極低，而且最終生產的包裝盒質量得不到很好的保證，存在著差異性，嚴重制約了產能，而且增加了人工成本。

技術實現要素：

為解決以上技術問題，本發明提供開合式包裝盒及制作工藝，此開合式包裝盒能夠替代傳統的包裝盒，而且其生產工藝過程簡單，構件減少，能夠直接在盒體上印刷，而無需外裱層，加工成本低，作業人員的勞動強度低，生產效率高，產品質量有保證。

為了實現上述的技術特征，本發明的目的是這樣實現的：開合式包裝盒，它包括底盒和頂盒。

所述底盒包括底面和四個側面。

所述頂盒包括頂面和四個側面。

所述底盒和頂盒套接形成封閉盒體，頂盒的側面和底盒的側面在高度中間的位置水平線的下方半連接。

所述頂盒的三個側面沿半連接分界面切割分離。

所述底盒采用整塊裁剪而成，所述底面的四個邊緣設置有底部側面。

所述底盒的其中一個或多個底部側面的邊緣加工有弧形缺口。

所述底部側面的轉角處設有圓弧。

所述頂盒采用整塊裁剪而成，所述頂面的其中兩個相對的側邊設置有第一頂部側面，另兩個相對的側面設置有第二頂部側面，所述第二頂部側面的兩末端延長設置后第三頂部側面；四個第三頂部側面端頭對接，并與第一頂部側面粘合構成頂盒。

兩個同側邊的第三頂部側面長度之和等于第一頂部側面的長度；其中一個所述第二頂部側面上切割有半切痕，所述半切痕的長度與所在側頂面的邊長相等。

所述頂盒的第一頂部側面刷膠構成一型刷膠面；所述第二頂部側面和第三頂部側面上沿其外邊緣，并向內延伸一段長度，刷有長條形膠帶構成二型刷膠面。

所述底盒和頂盒所構成包裝盒的外表面為印刷面；底盒和頂盒采用克數為147克-500克的片狀材質。

開合式包裝盒的制作工藝，包括以下步驟：

step1：將底盒套裝在矩形模具體的外部；

step2：將頂盒的其中一個第二頂部側面上水平橫切，形成半切痕；

step3：將頂盒的側邊刷上一型刷膠面和二型刷膠面；

step4：將頂盒組合之后套接在底盒的外部，并粘結、壓合構成封閉盒體；

step5：將上述封閉盒體中不包含半切痕的另三個側面在高度中間的位置沿水平方向切分，形成可開合式盒體。

在頂盒第一頂部側面的端面設置抹色。

本發明有如下有益效果：

1、通過采用本發明的開合式包裝盒用于的包裝，其生產加工工藝過程簡單，而且部件少，大大的提高了生產效率，降低了工作難度，降低了生產成本，保證了產品質量。

2、通過將傳統的至少3個部件組合之后形成盒體，簡化成兩個部件即可形成盒體，然后再通過切分實現開合功能，減少了生產制造成本。

3、通過簡化之后的包裝盒體和制作工藝，由于減少了裱制的工序，能夠在生產制造過程確保產品的一致性，外形更為規整，提高產品的外觀質量，而且便于實現自動化流水線生產。

4、采用本發明的制備方法，除了減少材料成本，還大大的降低了用于裱制的人工成本，進而降低了了產品的生產成本，提高產品的市場競爭力。

5、本發明的包裝盒尤其適用于香煙包裝。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

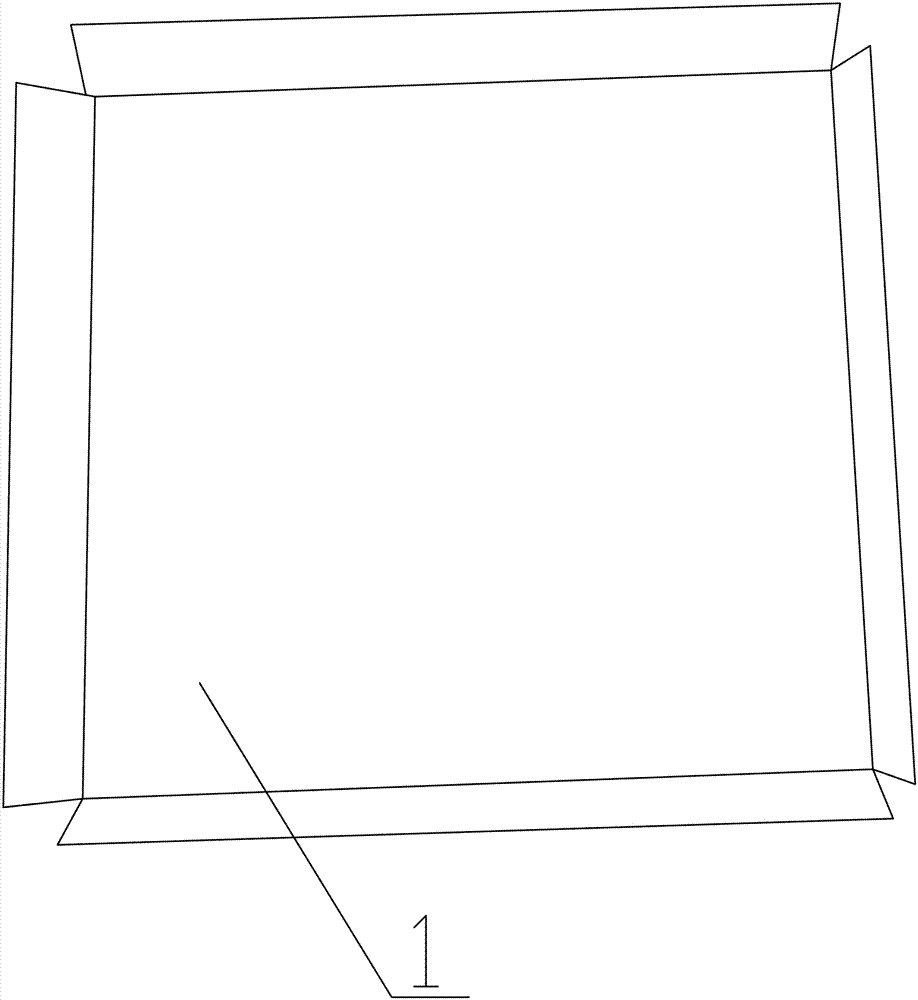

圖1為傳統包裝盒的內底盒結構圖。

圖2為傳統包裝盒的內頂盒結構圖。

圖3為傳統包裝盒的內圍條結構圖。

圖4為傳統包裝盒的外盒體結構圖。

圖5為傳統開合式包裝盒整體結構示意圖。

圖6為矩形模具體結構示意圖。

圖7為本發明頂盒展開結構示意圖。

圖8為本發明底盒展開結構示意圖。

圖9為本發明頂盒的刷膠面結構示意圖。

圖10為本發明開合式包裝盒整體結構示意圖。

圖中：內底盒1、內頂盒2、內圍條3、外盒體4、開合式包裝盒5、矩形模具體6；

頂盒7、底盒8、半切痕10；

頂面701、第一頂部側面702、第二頂部側面703、第三頂部側面704；

底面801，底部側面802，弧形缺口803、圓弧804；

一型刷膠面901、二型刷膠面902。

具體實施方式

下面結合附圖對本發明的實施方式做進一步的說明。

實施例1：

參見圖5-10，開合式包裝盒，它包括底盒8和頂盒7；

進一步的，所述底盒8包括底面和四個側面。

進一步的，所述頂盒7包括頂面和四個側面。

進一步的，所述底盒8和頂盒7套接形成封閉盒體，頂盒7的側面和底盒8的側面在高度中間的位置水平線的下方半連接。

進一步的，所述頂盒7的三個側面沿半連接分界面切割分離。

進一步的，所述底盒8采用整塊裁剪而成，包括底面801，所述底面801的四個邊緣設置有底部側面802。

進一步的，所述底盒8的其中一個或多個底部側面802的邊緣加工有弧形缺口803。由此結構，便于在取出盒內的物品，例如盒內的香煙。

進一步的，底部側面802的轉角處設有圓弧804，便于在開合過程中不干涉。

進一步的，所述頂盒7采用整塊裁剪而成，包括頂面701，所述頂面701的其中兩個相對的側邊設置有第一頂部側面702，另兩個相對的側面設置有第二頂部側面703，所述第二頂部側面703的兩末端延長設置后第三頂部側面704；四個第三頂部側面704端頭對接，并與第一頂部側面702粘合構成頂盒7。

進一步的，兩個同側邊的第三頂部側面704長度之和等于第一頂部側面702的長度；其中一個所述第二頂部側面703上切割有半切痕10，所述半切痕10的長度與所在側頂面701的邊長相等。通過半切痕10方便了開合式包裝盒的開啟。

進一步的，所述頂盒7的第一頂部側面702刷膠構成一型刷膠面901；所述第二頂部側面703和第三頂部側面704上沿其外邊緣，并向內延伸一段長度，刷有長條形膠帶構成二型刷膠面902。通過采用上述的一型刷膠面901和二型刷膠面902能夠?qū)⒌缀?粘合成沒有底面的盒體，而且保證了在切開之后第二頂部側面703和第三頂部側面704沿著一型刷膠面901和二型刷膠面902的分界面相分開，使頂盒7和底盒8相互分離，只有一邊相連。

進一步的，所述底盒8和頂盒7所構成包裝盒的外表面為印刷面。根據客戶實際需要直接印刷成所需要的圖案或者文字滿足產品的實際需求。

進一步的，底盒8和頂盒7采用克數為147克-500克的片狀材質。采用片材料簡化了其工藝過程，提高了工作效率。

進一步的，所述底盒8和頂盒7采用白卡、銅卡、灰卡、牛皮紙卡、特種紙、藝術紙或pvc紙。

優選的方案中，在頂盒7第一頂部側面702的端面設置抹色，此處的端面是指形成盒體后豎直的端面。由于本發明的方法省略了裱制的工序，在頂盒7的第一頂部側面702的端面會形成留白，影響外觀效果，設置的抹色能夠涂覆第一頂部側面702的端面，使該處的顏色與盒體外印刷的顏色相一致，或者該處的顏色與盒體外印刷的顏色相異，以形成撞色的風格。抹色可以在模切后即設置。

進一步的，所述特種紙為黑卡紙、紋理紙。

實施例2：

任意一項所述開合式包裝盒的加工工藝，包括以下步驟：

step1：優選的，先將圖案或色彩，或者圖案與色彩的組合印制在頂盒7或者頂盒7和底盒8的外表面。以模切方式加工如圖8、9中所示的展開的頂盒7和底盒8，優選的，底部側面802的轉角處設有圓弧。由此結構，避免在開合過程中對頂盒7造成干涉。

將底盒8套裝在矩形模具體6的外部，底盒8的四個底部側面802貼在矩形模具體6的四個側面；

step2：將頂盒7的其中一個第二頂部側面703上橫切，形成半切痕10；設置的半切痕10便于該第一頂部側面的彎折，以利于開合頂盒7上半部分的開合。

step3：將頂盒7的側邊刷上一型刷膠面901和二型刷膠面902；

step4：將頂盒7組合之后套接在底盒8的外部，并粘結壓合構成封閉盒體；

step5：將上述封閉盒體中不包含半切痕10的另三個側面切分，形成可開合式盒體。

本發明相對于傳統的工藝過程具有如下優勢：

1、采用本發明簡化之后的工作過程大大的提高了包裝盒的生產效率，通過實際生產測試，使其效率至少提升了40%。

2、采用本發明簡化之后的展開紙板材料，降低了組合粘結難度，降低了作業人員的勞動強度，簡化了工藝過程，提高了設備利用率，降低了人工參入率，降低了人工成本。

3、由于簡化之后的結構和生產工藝，實際上是降低了工藝難度，避免了人為因素帶了的產品差異性，進而保證了產品的一致性，提高了產品質量。

4、綜合對比之后，本發生的單位數量生產成本遠低于傳統的生產模式，提高了產品的市場競爭力。

上述的實施例僅為本發明的優選技術方案，而不應視為對于本發明的限制，本發明的保護范圍應以權利要求記載的技術方案，包括權利要求記載的技術方案中技術特征的等同替換方案為保護范圍。即在此范圍內的等同替換改進，也在本發明的保護范圍之內。
