本申請涉及安裝設備，尤其是涉及一種全自動紙箱提手安裝設備。

背景技術：

1、提手安裝設備是一種用于在箱子上安裝提手的輔助裝置，其在紙箱、禮品盒、瓦楞包裝箱等加工的領域中得到了廣泛的使用，給箱子上安裝上提手便于紙盒的運輸。

2、現有的中國公開專利（授權公告號：cn216708531u）中所提到的一種紙箱禮盒提手自動化安裝設備，其提高了紙箱板提手安裝的效率，減少了工人成本，降低了生產成本；包括支撐機構、傳送機構、驅動機構、送料機構和提手安裝機構，提手安裝機構安裝在傳送機構上，傳送機構安裝在支撐機構上，傳送機構為提手安裝機構輸送紙箱板，驅動機構安裝在傳動機構上，驅動機構使傳送機構進行間歇式傳送，送料機構安裝在傳送機構的右端，用于為傳送機構間歇性輸送紙箱板；傳送機構包括傳送框、一號轉輥、二號轉輥、傳送帶、導板和導輪，一號轉輥和二號轉輥均轉動安裝在傳送框上，一號轉輥和二號轉輥通過傳送帶傳動，提手安裝機構安裝在傳送框頂端。

3、在安裝設備使用時，是將紙箱安裝上提手，便于對紙箱的提拉運輸，安裝好提手的紙箱通過傳送帶運輸?shù)较乱坏拦ば颍?dāng)運輸?shù)轿粫r(shí)，由于高度的落差和傳送帶的速度使得紙箱堆疊在一起，在堆疊時，容易使得紙箱變的不整齊，還需要人工進行手動對齊，而紙箱產量總體較大，人工對齊較為不便。

技術實現思路

1、本申請的目的在于：為解決紙箱堆疊需要人工對齊不便的問題，本申請?zhí)峁┝艘环N全自動紙箱提手安裝設備。

2、本申請為了實現上述目的具體采用以下技術方案：

3、一種全自動紙箱提手安裝設備，包括機體，所述機體下端四角均固定有支撐腿，所述機體內安裝有傳送帶一，所述機體上固定有提手安裝箱，所述機體側面固定有電機一，所述電機一輸出端伸入機體內與傳送帶傳動連接，所述機體一端設置有支撐臺，所述支撐臺上固定有擋板，所述擋板與傳送帶一相對應，所述支撐臺內安裝有傳送帶二，所述支撐臺側面固定有電機二，所述電機二輸出端伸入支撐臺與傳送帶二傳動連接，所述機體上固定有兩個對稱設置的固定塊，兩個所述固定塊之間設置有撫平機構，所述擋板與支撐臺之間設置有推動機構。

4、通過采用上述技術方案，通過撫平機構對紙箱進行撫平，通過推動機構便于對紙箱進行整理對齊，減少人工操作對齊的情況。

5、進一步地，所述推動機構包括固定在擋板側面的氣缸二，所述氣缸二伸縮端固定有固定桿，所述固定桿上固定有氣缸一，所述氣缸一伸縮端固定有推板，所述固定桿與擋板之間設置有限制組件。

6、通過采用上述技術方案，啟動氣缸其帶動推板移動對紙箱進行推動，推動的紙箱與支撐板對齊，對紙箱進行對齊整理，當紙箱堆疊到指定位置時，啟動氣缸二帶動固定桿升起，減少人工操作對齊的情況。

7、進一步地，所述限制組件包括滑動設置在固定桿遠離氣缸二一端的導向柱，所述導向柱與支撐臺固定連接，所述擋板側面固定有支撐板，所述支撐板下端轉動連接有轉動柱且與傳送帶二相接觸。

8、通過采用上述技術方案，固定桿在導向柱上滑動，對固定桿進行限制導向，支撐柱輔助紙箱的對齊，減少人工操作對齊的情況。

9、進一步地，所述撫平機構包括設置在固定塊上的固定板，所述固定板上滑動設置有兩個對稱的固定柱，所述固定柱上端固定有限制塊，所述固定柱上套設有彈簧，所述彈簧與限制塊、固定板均固定連接，所述固定柱下端貫穿固定板轉動連接有撫平柱，所述固定塊與撫平柱之間設置有清理組件。

10、通過采用上述技術方案，彈簧的彈力使固定柱受力，使得撫平柱對紙箱施力轉動，對紙箱進行撫平，減少折皺。

11、進一步地，所述清理組件包括設置在兩個固定塊之間的清理板，所述清理板與固定塊固定連接，所述清理板下端固定有清理刷。

12、通過采用上述技術方案，清理刷對紙箱表面進行清理，減少碎屑的遺留。

13、進一步地，所述固定板上螺紋連接有螺桿，所述螺桿貫穿固定板與固定塊轉動連接，所述螺桿上端固定有把手。

14、通過采用上述技術方案，螺桿帶動固定板移動，以適應不同厚度紙板的撫平。

15、進一步地，所述固定板遠離螺桿一端滑動設置有限制柱，所述限制柱與固定塊固定連接。

16、通過采用上述技術方案，撫平柱遠離傳送帶一，同時固定板在限制柱上滑動，對固定板進行限制，以適應不同厚度紙板的撫平。

17、進一步地，所述清理板側面設置有兩個對稱的固定架，所述固定架與機體固定連接，所述固定架內轉動連接有滾動柱且陣列分布，所述滾動柱與傳送帶二相接觸。

18、通過采用上述技術方案，傳送帶一兩邊的滾動柱對紙箱進行限制導向。

19、綜上所述，本申請包括以下至少一種有益效果：

20、1.啟動氣缸其帶動推板移動對紙箱進行推動，推動的紙箱與支撐板對齊，對紙箱進行整理，當紙箱堆疊到指定位置時，啟動氣缸二帶動固定桿升起，使得氣缸一與推板遠離傳送帶二，移動時，固定桿在導向柱上滑動，對固定桿進行限制導向，減少人工操作對齊的情況，便于對紙箱進行整理對齊。

21、2.在安裝設備使用時，紙箱與撫平柱相接觸，使撫平柱轉動，帶動固定柱移動，彈簧的彈力使固定柱受力，使得撫平柱對紙箱施力轉動，對紙箱進行撫平，減少折皺，在經過清理板時，清理刷對紙箱表面進行清理，減少灰塵與碎屑的遺留。

技術特征：

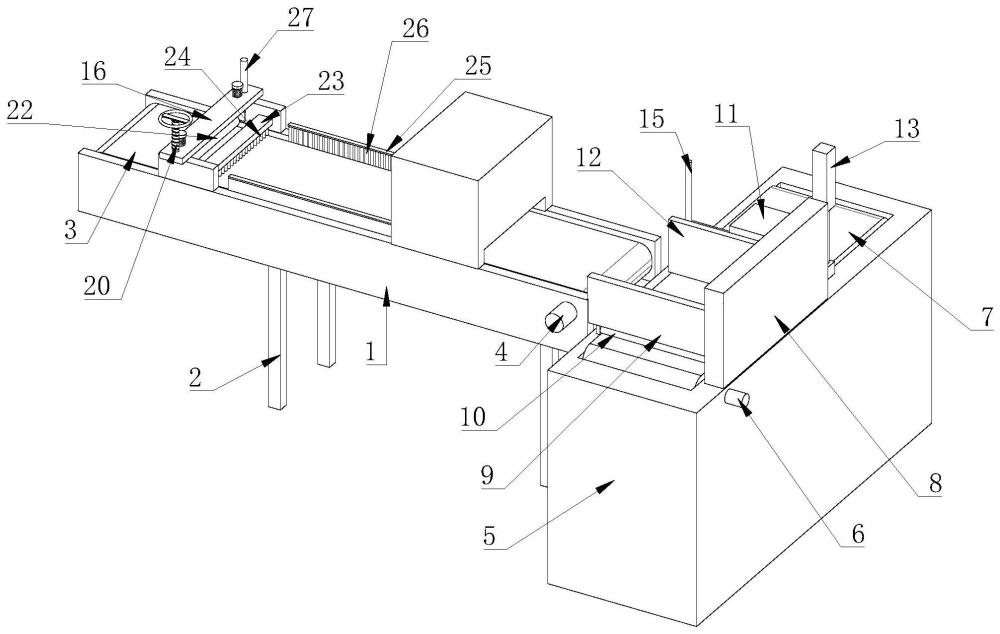

1.一種全自動紙箱提手安裝設備，包括機體（1），其特征在于：所述機體（1）下端四角均固定有支撐腿（2），所述機體（1）內安裝有傳送帶一（3），所述機體（1）上固定有提手安裝箱，所述機體（1）側面固定有電機一（4），所述電機一（4）輸出端伸入機體（1）內與傳送帶傳動連接，所述機體（1）一端設置有支撐臺（5），所述支撐臺（5）上固定有擋板（8），所述擋板（8）與傳送帶一（3）相對應，所述支撐臺（5）內安裝有傳送帶二（7），所述支撐臺（5）側面固定有電機二（6），所述電機二（6）輸出端伸入支撐臺（5）與傳送帶二（7）傳動連接，所述機體（1）上固定有兩個對稱設置的固定塊（21），兩個所述固定塊（21）之間設置有撫平機構，所述擋板（8）與支撐臺（5）之間設置有推動機構。

2.根據權利要求1所述的一種全自動紙箱提手安裝設備，其特征在于：所述推動機構包括固定在擋板（8）側面的氣缸二（13），所述氣缸二（13）伸縮端固定有固定桿（14），所述固定桿（14）上固定有氣缸一（11），所述氣缸一（11）伸縮端固定有推板（12），所述固定桿（14）與擋板（8）之間設置有限制組件。

3.根據權利要求2所述的一種全自動紙箱提手安裝設備，其特征在于：所述限制組件包括滑動設置在固定桿（14）遠離氣缸二（13）一端的導向柱（15），所述導向柱（15）與支撐臺（5）固定連接，所述擋板（8）側面固定有支撐板（9），所述支撐板（9）下端轉動連接有轉動柱（10）且與傳送帶二（7）相接觸。

4.根據權利要求3所述的一種全自動紙箱提手安裝設備，其特征在于：所述撫平機構包括設置在固定塊（21）上的固定板（16），所述固定板（16）上滑動設置有兩個對稱的固定柱（17），所述固定柱（17）上端固定有限制塊（18），所述固定柱（17）上套設有彈簧（19），所述彈簧（19）與限制塊（18）、固定板（16）均固定連接，所述固定柱（17）下端貫穿固定板（16）轉動連接有撫平柱（22），所述固定塊（21）與撫平柱（22）之間設置有清理組件。

5.根據權利要求4所述的一種全自動紙箱提手安裝設備，其特征在于：所述清理組件包括設置在兩個固定塊（21）之間的清理板（23），所述清理板（23）與固定塊（21）固定連接，所述清理板（23）下端固定有清理刷（24）。

6.根據權利要求4所述的一種全自動紙箱提手安裝設備，其特征在于：所述固定板（16）上螺紋連接有螺桿（20），所述螺桿（20）貫穿固定板（16）與固定塊（21）轉動連接，所述螺桿（20）上端固定有把手。

7.根據權利要求6所述的一種全自動紙箱提手安裝設備，其特征在于：所述固定板（16）遠離螺桿（20）一端滑動設置有限制柱（27），所述限制柱（27）與固定塊（21）固定連接。

8.根據權利要求5所述的一種全自動紙箱提手安裝設備，其特征在于：所述清理板（23）側面設置有兩個對稱的固定架（25），所述固定架（25）與機體（1）固定連接，所述固定架（25）內轉動連接有滾動柱（26）且陣列分布。

技術總結
本申請公開了一種全自動紙箱提手安裝設備，涉及安裝設備技術領域。一種全自動紙箱提手安裝設備，包括機體，機體下端四角均固定有支撐腿，機體內安裝有傳送帶一，機體上固定有提手安裝箱，機體側面固定有電機一，電機一輸出端伸入機體內與傳送帶一傳動連接，機體一端設置有支撐臺，支撐臺上固定有擋板，擋板與傳送帶一相對應，支撐臺內安裝有傳送帶二，支撐臺側面固定有電機二，電機二輸出端伸入支撐臺與傳送帶二傳動連接，機體上固定有兩個對稱設置的固定塊，兩個固定塊之間設置有撫平機構，擋板與支撐臺之間設置有推動機構。通過推動機構便于對紙箱進行整理對齊，減少人工操作對齊的情況。

技術研發人員：黃德華
受保護的技術使用者：武漢鵬恒包裝印務有限公司
技術研發日：20240318
技術公布日：2025/4/24
