本技術涉及制造機械,具體為一種瓦楞紙生產壓緊裝置。
背景技術:
1、在瓦楞紙板的生產過程中,由于瓦楞紙和面紙?jiān)谏夏z粘合后,在干燥過程中收縮容易發生翹曲變形,需對瓦楞紙板進行壓平操作。
2、現有技術中關于瓦楞紙生產機械,之前有公開技術方案為,中國專利申請?zhí)枺篶n201821423046.4,申請日:2018年08月31日,發明創造名稱為:一種瓦楞紙箱壓平機,該申請案公開了一種瓦楞紙箱壓平機,包括機架和施壓組件,施壓組件包括氣缸,氣缸通過進氣管連接調壓裝置,氣缸的缸筒固定設置在機架頂部中心,氣缸的活塞桿向下穿透機架頂部,活塞桿的底部固定“u”形轉接塊,“u”形轉接塊的兩個側壁的相同位置處均貫穿有銷孔,并通過銷軸轉動連接轉接板,轉接板底部固定設置壓板,本實用新型相比于現有技術具有施壓穩定性高,壓平效果好,施加壓力可調,以符合不同的生產加工工藝需要,操作簡單,具有很好的實用性,進料操作簡單,可有效避免壓板蹭翻瓦楞紙箱垛;
3、上述申請不具備卡緊的功能,當瓦楞紙板堆放較高,由于在工作時壓力比較大,從而會導致瓦楞紙板會出現不受控制的滑動,這樣會大大降低工作效率,使瓦楞紙板生產機械的實用性大打折扣,因此基于上述申請案對瓦楞紙生產機械予以改進。
技術實現思路
1、本實用新型的目的在于提供一種瓦楞紙生產壓緊裝置,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種瓦楞紙生產壓緊裝置,包括機架、轉接板和施壓組件,所述施壓組件包括氣缸,所述氣缸通過進氣管連接調壓裝置,氣缸的缸筒固定設置在機架頂部中心,氣缸的活塞桿向下穿透機架頂部,所述活塞桿的底部固定“u”形轉接塊,所述轉接板頂部中心設置連接塊,“u”形轉接塊的兩個側壁的相同位置處均貫穿有銷孔,并通過銷軸轉動連接轉接板的連接塊,轉接板底部固定設置壓板;所述機架端角處為豎直設置的支撐柱,所述支撐柱中間固定設置有矩形的操作臺,所述操作臺相對的兩側邊中心貫穿設置有滑動槽,所述滑動槽處設置有限位機構與驅動機構,所述限位機構與驅動機構以中心面軸對稱設置有兩組,所述限位機構包括直齒齒條,所述直齒齒條的上端固定連接固定架,所述固定架的一端安裝定位板;所述驅動機構包括齒輪,所述齒輪設置在直齒齒條下方,齒輪中心處固定安裝連接軸,所述連接軸的一端連接驅動電機。
3、優選的,所述操作臺的底端在連接軸所在位置的軸線處設置有軸承座,所述連接軸穿過軸承座的中心。
4、優選的,所述直齒齒條安裝在所述滑動槽內部,所述直齒齒條的齒鍵與所述齒輪齒鍵相嚙合。
5、優選的,所述固定架整體呈“3”字形,所述固定架開口的一端設置有活動軸,所述定位板通過活動軸活動安裝在固定架上,所述定位板形狀與所述固定架的貫穿孔相匹配。
6、優選的,所述定位板邊緣靠近壓板的側面設置有支撐腳,所述支撐腳呈直角三角形。
7、與現有技術相比,本實用新型的有益效果是:本實用新型的施壓組件采用氣缸驅動,壓平操作時施加壓力穩定,壓平效果好,并采用調壓裝置對施壓組件的施加壓力進行調節,以符合不同的生產加工工藝需要,操作簡單,具有很好的實用;本實用新型通過設置可調節間距的限位機構,更好的適應不同大小的瓦楞紙板,限位機構的定位板在瓦楞紙板壓平時固定夾緊瓦楞紙板,避免瓦楞紙板會出現不受控制的滑動,提升加工機械的工作效率,提高裝置的實用性。

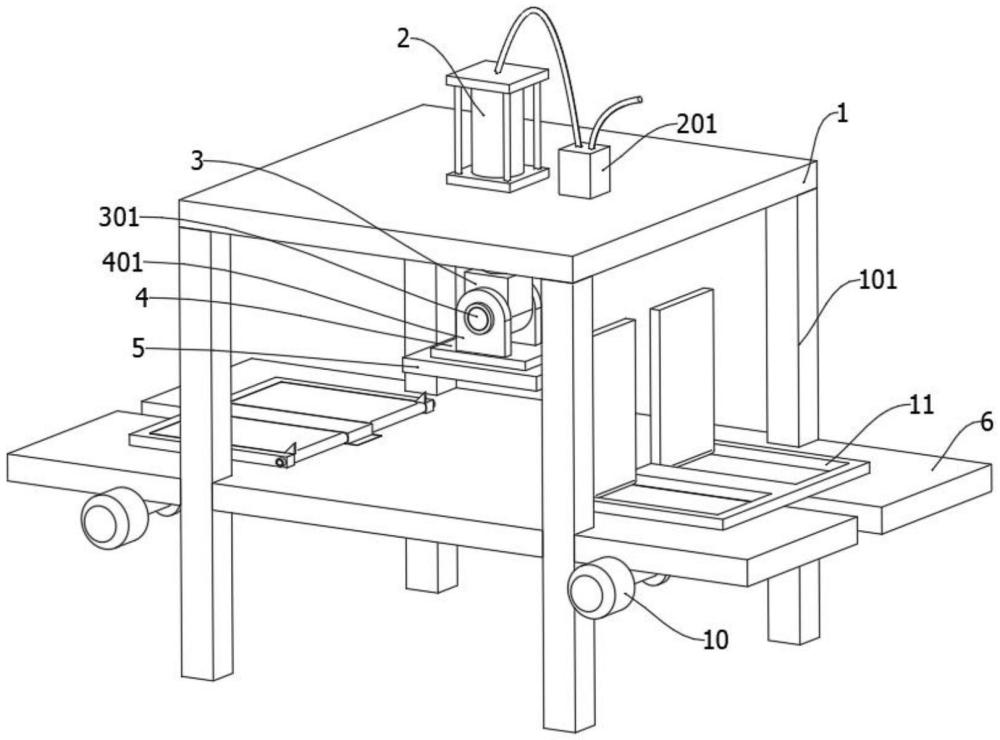

1.一種瓦楞紙生產壓緊裝置,其特征在于:包括機架(1)、轉接板(4)和施壓組件,所述施壓組件包括氣缸(2),所述氣缸(2)通過進氣管連接調壓裝置(201),氣缸(2)的缸筒固定設置在機架(1)頂部中心,氣缸(2)的活塞桿向下穿透機架(1)頂部,所述活塞桿的底部固定“u”形轉接塊(3),所述轉接板(4)頂部中心設置連接塊(401),“u”形轉接塊(3)的兩個側壁的相同位置處均貫穿有銷孔,并通過銷軸(301)轉動連接轉接板(4)的連接塊(401),轉接板(4)底部固定設置壓板(5);所述機架(1)端角處為豎直設置的支撐柱(101),所述支撐柱(101)中間固定設置有矩形的操作臺(6),所述操作臺(6)相對的兩側邊中心貫穿設置有滑動槽(601),所述滑動槽(601)處設置有限位機構(11)與驅動機構,所述限位機構(11)與驅動機構以中心面軸對稱設置有兩組,所述限位機構(11)包括直齒齒條(7),所述直齒齒條(7)的上端固定連接固定架(1101),所述固定架(1101)的一端安裝定位板(1102);所述驅動機構包括齒輪(8),所述齒輪(8)設置在直齒齒條(7)下方,齒輪(8)中心處固定安裝連接軸(9),所述連接軸(9)的一端連接驅動電機(10)。
2.根據權利要求1所述的一種瓦楞紙生產壓緊裝置,其特征在于:所述操作臺(6)的底端在連接軸(9)所在位置的軸線處設置有軸承座(602),所述連接軸(9)穿過軸承座(602)的中心。
3.根據權利要求1所述的一種瓦楞紙生產壓緊裝置,其特征在于:所述直齒齒條(7)安裝在所述滑動槽(601)內部,所述直齒齒條(7)的齒鍵與所述齒輪(8)齒鍵相嚙合。
4.根據權利要求1所述的一種瓦楞紙生產壓緊裝置,其特征在于:所述固定架(1101)整體呈“3”字形,所述固定架(1101)開口的一端設置有活動軸(1103),所述定位板(1102)通過活動軸(1103)活動安裝在固定架(1101)上,所述定位板(1102)形狀與所述固定架(1101)的貫穿孔相匹配。
5.根據權利要求1所述的一種瓦楞紙生產壓緊裝置,其特征在于:所述定位板(1102)邊緣靠近壓板(5)的側面設置有支撐腳(1104)邊緣,所述支撐腳(1104)邊緣呈直角三角形。
