本技術涉及紡織，特別涉及一種化纖織造用的加彈機。

背景技術：

1、加彈機是一種可將滌綸，丙綸等無捻絲，通過加捻變形加工成為具有中彈、低彈性能的彈力絲的一種紡織機械，現有的紡織加彈機在實際使用中需要對不同的材料進行加工，中國實用新型專利，授權公告號“cn212771156u”，公開了一種紡織用加彈機，括連接桿、安裝座、限位塊、拉桿、復位彈簧、安裝架、牽引輪、調節筒、滑塊、軸承座、調節螺母、微調絲桿和安裝底板，所述連接桿兩側的底部均開設有限位槽，所述安裝座上開設有配合連接桿插接使用的仿形槽，所述安裝座上開設有兩個裝配槽，所述裝配槽與仿形槽處于連通狀態，所述限位塊滑動安裝在裝配槽的內部，所述限位塊的一側延伸至仿形槽的內部，所述拉桿的一端與限位塊的另一側固定連接。

2、上述技術方案達到了使牽引輪在損壞后便于安裝更換的目的，能夠提高牽引輪的更換效率，降低更換工作的難度，從而避免了絲束發生打滑的現象，保證了絲束能夠進行正常的加彈工序，但是上述技術方案仍然存在一定的缺陷，該裝置牽引輪位置調節不便，當牽引輪位置不便于調節時，一旦在加工過程中出現張力不穩定、拉死或拉斷等問題，降低加工效率，為此本實用新型提出一種新型的解決方案。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種化纖織造用的加彈機，能夠解決該裝置牽引輪位置調節不便，當牽引輪位置不便于調節時，一旦在加工過程中出現張力不穩定、拉死或拉斷等問題，降低加工效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種化纖織造用的加彈機，包括化纖加彈機和牽引輥；

3、調節組件，調節組件設置在化纖加彈機的內部，調節組件包括驅動電機，驅動電機固定在化纖加彈機上；

4、其中，驅動電機的輸出端固定連接有螺紋桿，螺紋桿與化纖加彈機轉動連接，螺紋桿的表面滑動套接有套筒，螺紋桿的表面開設有交錯設置的螺紋槽,套筒的內部固定連接有兩個連接塊，兩個連接塊均與螺紋槽的內壁滑動連接；

5、其中，化纖加彈機的內部滑動連接有滑桿,滑桿的表面轉動連接有兩個連桿，化纖加彈機的內部設置有固定框,連桿和滑桿的數量均有兩組，分別對稱設置在化纖加彈機的內部，多個連桿分別與對應的套筒和固定框轉動連接。

6、優選的，所述調節組件還包括安裝塊，安裝塊滑動連接在固定框的內部,固定框的內部設置有彈簧,彈簧的兩端分別與安裝塊和固定框固定連接；

7、其中，安裝塊和彈簧的數量有兩個分別對稱設置在固定框的兩側，牽引輥的兩端均與安裝塊轉動連接。

8、優選的，所述化纖加彈機的內部固定連接有加熱箱，加熱箱的內部固定安裝有風機，加熱箱的內部固定連接有電加熱管，加熱箱的下方固定連接有通氣管道，通氣管道的內側開設有多個通氣槽。

9、優選的，所述通氣管道和通氣槽的數量有兩組，分別對稱設置在通氣管道的兩側。

10、優選的，所述化纖加彈機的上端固定連接有排煙管，化纖加彈機的內部轉動連接有轉軸,轉軸的表面固定連接有多個引導輪。

11、優選的，所述轉軸和引導輪的數量均有兩組，均設置在化纖加彈機的內部。

12、與現有技術相比，本實用新型的有益效果是：

13、1、該化纖織造用的加彈機，通過對牽引輥位置的調節，便于對化纖絲進行往復拉伸，可以確保化纖絲通過拉伸，從而獲得一致的拉伸效果，牽引輥的位置調整還可以避免化纖絲在加工過程中崩斷，便于對化纖絲的張力進行調節，便于提升化纖絲的質量，同時，便于對其他紡織絲進行加工，提高該裝置的實用性和便利性，提高加工效率。

技術特征：

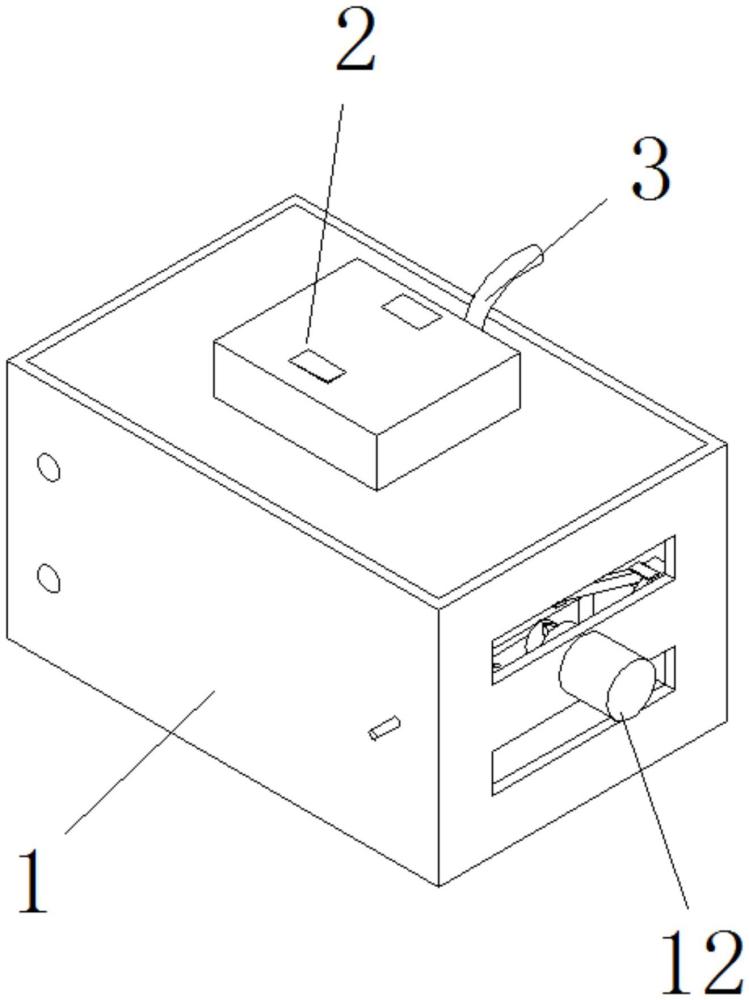

1.一種化纖織造用的加彈機，其特征在于：包括化纖加彈機(1)和牽引輥(16)；

2.根據權利要求1所述的一種化纖織造用的加彈機，其特征在于：所述調節組件還包括安裝塊(17)，安裝塊(17)滑動連接在固定框(15)的內部,固定框(15)的內部設置有彈簧(18),彈簧(18)的兩端分別與安裝塊(17)和固定框(15)固定連接；

3.根據權利要求1所述的一種化纖織造用的加彈機，其特征在于：所述化纖加彈機(1)的內部固定連接有加熱箱(2)，加熱箱(2)的內部固定安裝有風機(6)，加熱箱(2)的內部固定連接有電加熱管(7)，加熱箱(2)的下方固定連接有通氣管道(4)，通氣管道(4)的內側開設有多個通氣槽(5)。

4.根據權利要求3所述的一種化纖織造用的加彈機，其特征在于：所述通氣管道(4)和通氣槽(5)的數量有兩組，分別對稱設置在通氣管道的兩側。

5.根據權利要求1所述的一種化纖織造用的加彈機，其特征在于：所述化纖加彈機(1)的上端固定連接有排煙管(3)，化纖加彈機(1)的內部轉動連接有轉軸(19),轉軸(19)的表面固定連接有多個引導輪(20)。

6.根據權利要求5所述的一種化纖織造用的加彈機，其特征在于：所述轉軸(19)和引導輪(20)的數量均有兩組，均設置在化纖加彈機(1)的內部。

技術總結
本技術公開了一種化纖織造用的加彈機，涉及紡織技術領域。該化纖織造用的加彈機，包括化纖加彈機和牽引輥；調節組件包括驅動電機，驅動電機的輸出端固定連接有螺紋桿，螺紋桿的表面滑動套接有套筒，螺紋桿的表面開設有交錯設置的螺紋槽,套筒的內部固定連接有兩個連接塊，化纖加彈機的內部滑動連接有滑桿,滑桿的表面轉動連接有兩個連桿，化纖加彈機的內部設置有固定框,通過對牽引輥位置的調節，便于對化纖絲進行往復拉伸，可以確保化纖絲通過拉伸，從而獲得一致的拉伸效果，牽引輥的位置調整還可以避免化纖絲在加工過程中崩斷，便于對化纖絲的張力進行調節，便于提升化纖絲的質量，提高該裝置的實用性和便利性，提高加工效率。

技術研發人員：經博文,趙惠明,馬耀武
受保護的技術使用者：江蘇楓葉新材料科技有限公司
技術研發日：20240716
技術公布日：2025/4/24
