本發明涉及滌綸紡絲，尤其涉及全滌綸防霉抗菌單防單吸面料制備用紡絲裝置及紡絲方法。

背景技術：

1、滌綸是以精對苯二甲酸或?qū)Ρ蕉姿岫柞ズ鸵叶紴樵辖?jīng)酯化或酯交換和縮聚反應而制得的成纖高聚物，經紡絲和后處理制成的纖維，最大的優點是抗皺性和保形性很好，而在制備過程中，將原料按照一定比例混合，并加入催化劑和穩定劑，進行聚合反應，反應在高溫高壓條件下進行，生成聚對苯二甲酸乙二醇酯，聚合得到的熔體經過加熱熔融后通過噴絲頭噴出細絲，形成細流，之后經過冷卻凝固形成初生纖維。

2、現有技術中，在紡絲的過程中，紡絲噴頭堵塞是生產中的常見問題，直接影響纖維質量和生產效率，特別在生產任務重，長時間清堵操作會影響生產效率，因此需要對噴頭噴孔進行緊急清堵，快速恢復生產避免影響生產效率。

3、針對以上技術問題，本發明公開了全滌綸防霉抗菌單防單吸面料制備用紡絲裝置及紡絲方法，本發明具有在紡絲過程中，噴絲頭發生堵塞后，可以緊急對噴孔進行清堵操作，快速恢復生產等優點。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供了全滌綸防霉抗菌單防單吸面料制備用紡絲裝置及紡絲方法，以解決現有技術中在紡絲的過程中，紡絲噴頭堵塞，長時間清堵操作會影響生產效率等技術問題，本發明具有在紡絲過程中，噴絲頭發生堵塞后，通過穿刺清堵的方法緊急對噴孔進行清堵操作，快速恢復生產等優點。

2、本發明通過以下技術方案實現：本發明公開了全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，包括擠出機以及安裝于擠出機出料口端的噴絲頭，擠出機設有噴絲頭的一端處設置有用于對噴絲頭孔道進行清堵的清堵機構，清堵機構設置為穿刺清堵；

3、清堵機構包括直線滑軌模組和穿刺針組件，直線滑軌模組設置為絲桿模組并通過驅動電機進行驅動，穿刺針組件通過直線滑軌模組進行水平橫移對噴絲頭孔道進行穿刺清堵；

4、穿刺針組件具有加熱功能，穿刺針組件在穿刺清堵時進行加熱用于軟化孔內的聚合物，且穿刺針組件設置為先常溫穿刺后加熱穿刺的兩級穿刺模式。

5、進一步的，穿刺針組件包括筒體、針體、加熱絲和壓力傳感器，筒體安裝在直線滑軌模組上并通過其進行水平橫移，筒體的一側筒壁軸向滑動插接有針體，且針體的穿刺端位于筒體外部，針體內部集成設有加熱絲，加熱絲通過電加熱器進行電加熱，筒體的一端安裝有壓力傳感器，針體位于筒體內部一端與壓力傳感器的感應面接觸用于傳遞針體穿刺時受到的阻力，電加熱器的啟動通過壓力傳感器監測到的壓力數據進行觸發，當針體穿刺時受到的阻力突變時，電加熱器啟動對加熱絲進行加熱。

6、進一步的，針體與筒體側壁的滑動插接通過限位板進行限位，且針體設置為鎢鋼材質，加熱絲的材質設置為鎳鉻合金，且加熱絲以螺旋軌跡纏繞在針體的內腔壁，針體的針尖后方處設置有k型熱電偶用于實時反饋加熱區溫度。

7、進一步的，針體的外壁開設有螺旋導流槽，且針體外壁的螺旋導流槽配置為沿針體軸向方向設置的內凹式螺旋結構，筒體與直線滑軌模組設置為轉動連接，且筒體通過驅動馬達進行轉動驅動。

8、進一步的，直線滑軌模組下方設置有底架用于對其支撐，直線滑軌模組包括基座、滑軌組、移動座、水平絲桿和驅動電機，基座通過升降組件可升降的設置在底架的上方，基座的上方通過滑軌組滑動連接有移動座，移動座的上方固定設置有連接板，筒體與連接板轉動連接，基座的上方通過軸承座轉動設置有水平絲桿，且水平絲桿的轉動通過驅動電機進行驅動，移動座與水平絲桿螺紋連接。

9、進一步的，升降組件包括底板、頂板、支桿、縱向絲桿、升降板、頂桿和驅動部，底板固定設置在底架的上方，底板的上方設置有頂板，且底板與頂板之間的四角位置分別固定設置有支桿，底板和頂板之間還轉動設置有縱向絲桿，頂板和底板之間設置有升降板，且升降板與縱向絲桿螺紋連接，升降板的上方固定設置有頂桿，頂桿的頂端滑動穿過頂板并其頂端與基座固定連接，縱向絲桿通過驅動部進行電力驅動。

10、進一步的，升降板的升降行程通過感應器組進行監測控制。

11、進一步的，驅動部電機、驅動電機、電加熱器、驅動馬達和感應器組均與主控制器進行電性連接。

12、全滌綸防霉抗菌單防單吸面料制備用紡絲裝置的紡絲方法，包括以下步驟：

13、步驟一：首先通過擠出機將固態預聚體加熱至熔融態，并通過螺桿擠壓形成均勻熔體流，然后通過一端的噴絲頭形成纖維；

14、步驟二：在噴絲頭出現堵塞時，通過噴絲頭端的清堵機構對孔道進行清堵，首先通過升降組件使得基座上升并通過感應器組的監測，使得穿刺針組件的針體上升至與噴絲頭的孔道處于同一水平線；

15、步驟三：之后啟動驅動電機，通過直線滑軌模組使得移動座帶動針體插入至噴絲孔內部進而對噴絲孔進行穿刺清堵，同時啟動驅動馬達使得筒體轉動，使得針體轉動，針體進入到孔道內部后，可以在軸向移動的同時保持轉動，進而針體外壁的螺旋導流槽在旋轉時形成連續的刮擦路徑，通過法向力破壞碳化物與孔壁的粘附界面；

16、步驟四：在進行穿刺時，當針體插入至噴絲孔內部后，針體在噴絲孔內部受到堵塞物的阻擋時，針體的一端會直接與壓力傳感器接觸，壓力傳感器會對針體受到的壓力進行監測，當壓力傳感器感應到的壓力達到設定值時，壓力傳感器監測到的壓力數據會被傳送至主控制器處，主控制器會控制電加熱器使得加熱絲進行加熱，進而通過加熱絲對針體進行加熱，從而使得針體升溫對噴絲孔內部的堵塞物進行軟化，提升針尖穿透效率，提高清堵效果。

17、本發明具有以下優點：

18、（1）本發明通過設置穿刺針組件，進而在紡絲的擠出機噴絲頭發生堵塞時，可以通過穿刺針組件對其噴絲孔進行穿刺清堵，進而提高清堵速度，快速恢復生產，并且通過直線滑軌模組的設置，使得在通過穿刺針組件進行清堵時，可以通過直線滑軌模組的控制使得穿刺針組件在橫移時更加平穩，并且移動精度更高，提高清堵效果。

19、（2）本發明通過在針體的內部集成設置有加熱絲，通過加熱絲對針體進行加熱，進而通過高溫的針體對孔道內部的堵塞物進行軟化，?提高針尖穿透性，并且通過壓力傳感器對針體在穿刺時受到的阻力進行監測，進而使得在實際穿刺時，可以進行先常溫和加熱的模式進行穿刺，在提高穿刺效果的同時降低使用成本，使得在穿刺清堵時，首先常溫穿刺，應對輕微堵塞，常溫穿刺針穿透其進行清堵，而遇到較為頑固堵塞時，針體前進穿刺受到的阻力較大時，加熱絲加熱對針體進行加熱，進而通過高溫針體對堵塞物進行軟化，提高清堵效果。

20、（3）本發明通過在針體外壁開設有螺旋導流槽，并且在穿刺過程中，通過驅動馬達使得針體可以進行轉動，進而在穿刺過程中，通過針體外壁的螺旋導流槽在旋轉時形成連續的刮擦路徑，通過法向力破壞碳化物與孔壁的粘附界面。

技術特征：

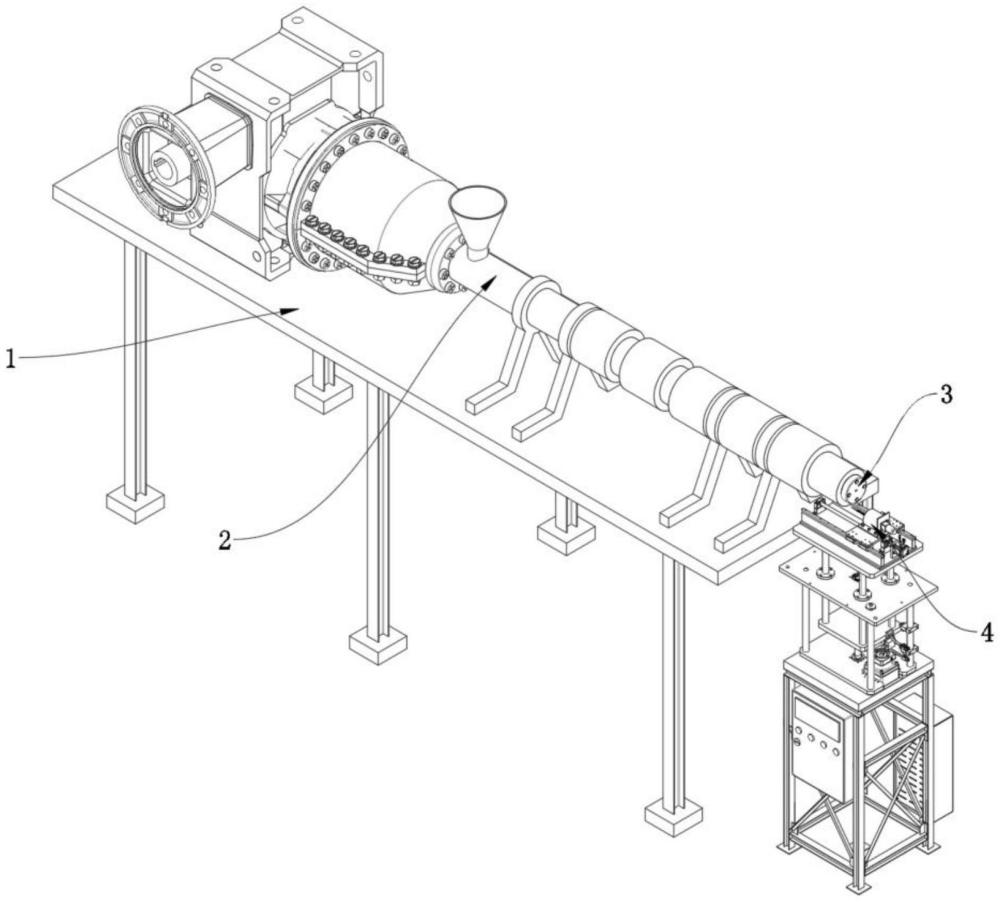

1.一種全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，包括擠出機（2）以及安裝于擠出機（2）出料口端的噴絲頭（3），其特征在于，所述擠出機（2）設有噴絲頭（3）的一端處設置有用于對噴絲頭（3）孔道進行清堵的清堵機構（4），所述清堵機構（4）設置為穿刺清堵；

2.如權利要求1所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述穿刺針組件（402）包括筒體（421）、針體（422）、加熱絲（423）和壓力傳感器（424），所述筒體（421）安裝在直線滑軌模組（401）上并通過其進行水平橫移，所述筒體（421）的一側筒壁軸向滑動插接有針體（422），且針體（422）的穿刺端位于筒體（421）外部，所述針體（422）內部集成設有加熱絲（423），所述加熱絲（423）通過電加熱器（14）進行電加熱，所述筒體（421）的一端安裝有壓力傳感器（424），所述針體（422）位于筒體（421）內部一端與壓力傳感器（424）的感應面接觸用于傳遞針體（422）穿刺時受到的阻力，所述電加熱器（14）的啟動通過壓力傳感器（424）監測到的壓力數據進行觸發，當所述針體（422）穿刺時受到的阻力突變時，所述電加熱器（14）啟動對加熱絲（423）進行加熱。

3.如權利要求2所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述針體（422）與筒體（421）側壁的滑動插接通過限位板（10）進行限位，且針體（422）設置為鎢鋼材質，所述加熱絲（423）的材質設置為鎳鉻合金，且加熱絲（423）以螺旋軌跡纏繞在針體（422）的內腔壁，所述針體（422）的針尖后方處設置有k型熱電偶用于實時反饋加熱區溫度。

4.如權利要求3所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述針體（422）的外壁開設有螺旋導流槽（15），且針體（422）外壁的螺旋導流槽（15）配置為沿針體（422）軸向方向設置的內凹式螺旋結構，所述筒體（421）與直線滑軌模組（401）設置為轉動連接，且筒體（421）通過驅動馬達（17）進行轉動驅動。

5.如權利要求4所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述直線滑軌模組（401）下方設置有底架（5）用于對其支撐，所述直線滑軌模組（401）包括基座（411）、滑軌組（412）、移動座（413）、水平絲桿（414）和驅動電機（415），所述基座（411）通過升降組件（6）可升降的設置在底架（5）的上方，所述基座（411）的上方通過滑軌組（412）滑動連接有移動座（413），所述移動座（413）的上方固定設置有連接板（9），筒體（421）與連接板（9）轉動連接，所述基座（411）的上方通過軸承座轉動設置有水平絲桿（414），且水平絲桿（414）的轉動通過驅動電機（415）進行驅動，所述移動座（413）與水平絲桿（414）螺紋連接。

6.如權利要求5所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述升降組件（6）包括底板（601）、頂板（602）、支桿（603）、縱向絲桿（604）、升降板（605）、頂桿（606）和驅動部（607），所述底板（601）固定設置在底架（5）的上方，所述底板（601）的上方設置有頂板（602），且底板（601）與頂板（602）之間的四角位置分別固定設置有支桿（603），所述底板（601）和頂板（602）之間還轉動設置有縱向絲桿（604），所述頂板（602）和底板（601）之間設置有升降板（605），且升降板（605）與縱向絲桿（604）螺紋連接，所述升降板（605）的上方固定設置有頂桿（606），所述頂桿（606）的頂端滑動穿過頂板（602）并其頂端與基座（411）固定連接，所述縱向絲桿（604）通過驅動部（607）進行電力驅動。

7.如權利要求6所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述升降板（605）的升降行程通過感應器組（7）進行監測控制。

8.如權利要求7所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置，其特征在于，所述驅動部（607）電機、驅動電機（415）、電加熱器（14）、驅動馬達（17）和感應器組（7）均與主控制器（8）進行電性連接。

9.基于權利要求8所述的全滌綸防霉抗菌單防單吸面料制備用紡絲裝置的紡絲方法，其特征在于，包括以下步驟：

技術總結
本發明公開了全滌綸防霉抗菌單防單吸面料制備用紡絲裝置及紡絲方法，涉及滌綸紡絲技術領域，包括擠出機以及安裝于擠出機出料口端的噴絲頭，擠出機設有噴絲頭的一端處設置有用于對噴絲頭孔道進行清堵的清堵機構，清堵機構設置為穿刺清堵，清堵機構包括直線滑軌模組和穿刺針組件，穿刺針組件具有加熱功能，且穿刺針組件設置為先常溫穿刺后加熱穿刺的兩級穿刺模式。本發明針對現有技術中在紡絲的過程中，紡絲噴頭堵塞，長時間清堵操作會影響生產效率等問題進行改進。本發明具有在紡絲過程中，噴絲頭發生堵塞后，通過穿刺清堵的方法緊急對噴孔進行清堵操作，快速恢復生產等優點。

技術研發人員：唐新東,吳佳偉,羌龍
受保護的技術使用者：江蘇衣依新材料有限公司
技術研發日：
技術公布日：2025/4/24
