本實用新型涉及印刷效果好的凹版印刷輥筒，尤其涉及外周面上深度較淺網穴的印刷輥筒。

背景技術：

凹版印刷與凸版、平版相比較, 凹版保存并傳遞油墨的載體是網穴。由于網穴的油墨容積可以各不相同，則傳遞的油墨量也就各異，因此，凹版印刷的印品具有墨層厚實、色彩鮮艷、層次清晰豐富和真實感強等特點，在包裝印刷中占據越來越重要的位置。印品的品質與油墨轉移情況有很大關系，對于深度比較淺的網穴，轉移出來的油墨網點是縮小的，比如網穴深度14μm的網點是縮小的，尤其在亮調部分，說明凹版印刷高光階調轉移不良，原因是網穴淺，相應的它們的網穴深度和開口面積比較小，而雕刻凹版的錐形網穴底部的油墨很難轉移出來。

電雕版的圖案是由網點組成的，而網點是電雕針機械運動形成的，圖案邊緣由 于網點排列的原因不能形成連續的網點，就會形成不光滑的感覺。圖案邊緣無法保 證像柔印一樣光滑，就會產生鋸齒的現象。鋸齒不能被完全消除，只能是盡量調整 使鋸齒不明顯。目前一般通過調整網線、網角進行改進，但是通過調整網線、網角后鋸齒雖然很小，圖案邊緣也柔和了許多，可是雕刻深度卻難以達到要求，印出顏色會淺了很多。無法滿足客戶的正常印刷。

另外，印刷輥筒上同一圖案的網穴形狀都是一致的，這樣會使得印品的反差較大，因?yàn)椴煌木W(wǎng)穴形狀對于亮調和暗調的油墨傳遞情況不同，同樣的網穴形狀會增強其優點，也會增強了其印品反差，如果配合設置不同形狀的網穴，能很好地消除印品的反差。

技術實現要素：

本實用新型主要解決的技術問題在于，提供一種印刷效果好的凹版印刷輥筒，其轉移出來的油墨網點不會縮小，并且印成的印品反差小。

本實用新型解決其技術問題所采用的技術方案是：印刷效果好的凹版印刷輥筒，包括輥筒本體與伸出輥筒本體兩端的主軸，所述主軸與輥筒本體一體成型，所述輥筒本體的外周面上設有若干個網穴，同一圖案區域內的網穴在網穴底部互通。這樣的設置當某個錐形網穴底部的油墨很難轉移出來（尤其是淺網穴）時，可以通過與其相連的其相鄰的兩個網穴提供油墨，雖然其相鄰的兩個網穴的油墨傳遞到了此網穴而導致其相鄰的兩個網穴的油墨量少，但由于同一圖案區域內的所有網穴互通，因此這樣的差異被平均，最后結果就是反映在圖案上的反差顯得很小，而不像原先網穴未互通時，一旦出現某個或某一片網穴底部的油墨很難轉移出來時，就會出現油墨網點縮小的現象，這樣的設置使得印刷出的產品通過人眼無法分辨出印品的反差，因?yàn)槠浣档土嗣黠@視覺上的瑕疵。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，同一圖案區域內的每個網穴的底壁設有圓孔，相鄰的網穴之間通過圓孔連通。相鄰網穴相連互通，這樣只有位于邊緣的網穴其底壁設有一個圓孔，其余網穴的底壁均設有兩個圓孔。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，同一圖案區域內的每個網穴的下部側壁上設有圓孔，相鄰的網穴之間通過圓孔連通。相鄰網穴相連互通，這樣只有位于邊緣的網穴其側壁設有一個圓孔，其余網穴的側壁均設有兩個圓孔。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，同一圖案區域邊緣處的網穴在主軸弦向的截面形狀為方形，網穴角度是45°；而中間的網穴在主軸弦向的截面形狀為菱形或扁菱形，網穴角度為30°或60°。在邊緣處采用網穴角度為45°的方形網穴，為利于圖像層次的再現，優選方形細網穴，有利于圖像中間調的細節再現，這樣的設置不會出現圖案邊緣鋸齒的情況。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，網穴呈盆形或倒錐體狀。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，網穴內壁涂覆一層疏油涂層。這樣的設置使得網穴內的油墨與網穴的結合力變?nèi)酰W(wǎng)穴內的油墨有脫離網穴的趨勢，一旦承印物壓上來油墨即具備很大的與承印物吸附的趨勢，增大了油墨轉移的趨勢，提高油墨的轉移量，即使是淺網穴也不用擔心錐形網穴底部的油墨很難轉移出來。

作為本實用新型印刷效果好的凹版印刷輥筒的進一步改進，同一圖案區域中間的網穴由在主軸弦向的截面形狀為菱形、扁菱形及方形的網穴混合構成。這樣的設置能夠充分平衡或平均不同形狀網穴印刷出的印品的反差，這樣印刷出的印品反差小，可以適應不同的油墨，不論是亮調還是暗調，不論是顏色較淺的黃版，還是品紅版和青版抑或是黑版，均能很好地實現圖像的完美再現。

本實用新型通過網穴互通的設置，提高了油墨的轉移量，轉移出來的油墨網點不會縮小；不同網穴形狀的選擇，利于圖像層次的再現；本實用新型還能平衡不同形狀網穴印刷出的印品的反差，可以適應不同的油墨，不論是亮調還是暗調，不論是顏色較淺的黃版，還是品紅版和青版抑或是黑版，均能很好地實現圖像的完美再現。

附圖說明

圖1為本實用新型印刷效果好的凹版印刷輥筒實施例一的結構示意圖；

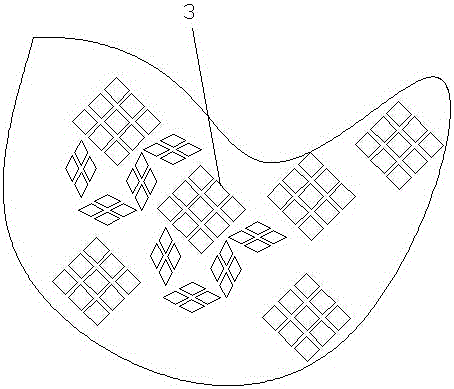

圖2為圖1中輥筒本體上凹印版圖案的放大示意圖；

圖3為圖1或圖2中方形網穴的示意圖；

圖4為圖1或圖2中扁菱形網穴的示意圖；

圖5為圖1或圖2中菱形網穴的示意圖；

圖6為圖1中網穴在主軸徑向的截面示意圖；

圖7為圖6中左邊網穴的俯視圖；

圖8為本實用新型印刷效果好的凹版印刷輥筒實施例二的網穴在主軸徑向的截面示意圖。

圖中：1、輥筒本體 2、主軸 3、網穴 4、疏油涂層 5、圓孔。

具體實施方式

為了對本實用新型的技術特征、目的以及效果有更加清楚地了解，現對照附圖詳細說明本實用新型的具體實施方式。

實施例一：

如圖1至圖7所示，印刷效果好的凹版印刷輥筒，包括輥筒本體1與伸出輥筒本體1兩端的主軸2，所述主軸2與輥筒本體1一體成型，所述輥筒本體1的外周面上設有若干個網穴3，同一圖案區域內的網穴3在網穴3底部互通。同一圖案區域內的每個網穴3的底壁設有圓孔5，相鄰的網穴3之間通過圓孔5連通。 同一圖案區域邊緣處的網穴3在主軸2弦向的截面形狀為方形，網穴3角度是45°；而中間的網穴3在主軸2弦向的截面形狀為菱形或扁菱形，網穴3角度為30°或60°。網穴3呈盆形或倒錐體狀。網穴3內壁涂覆一層疏油涂層4。同一圖案區域中間的網穴3由在主軸2弦向的截面形狀為菱形、扁菱形及方形的網穴3混合構成。

實施例二：

與實施例一的不同在于，如圖8所示，同一圖案區域內的每個網穴3的下部側壁上設有圓孔5，相鄰的網穴3之間通過圓孔5連通。

以上內容是結合具體的優選技術方案對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
