本實用新型涉及一種智能墨盒，尤其是一種噴碼機墨盒裝置。

背景技術：

噴碼機的工作原理是，在壓力作用下，油墨進入噴腔，噴腔內裝有晶振器，通過振動，使油墨從極小孔徑(一般為60微米)的噴嘴噴出后形成固定間隔點，通過CPU的處理和相位跟綜，通過充電極的一些墨點被充上不同的電核，在經過幾千伏的高電壓磁場下發生不同的偏移，飛出噴頭落在移動的產品表面，形成點陣，從而形成文字，數字或圖形。

目前，通用的噴碼機，大多已經安裝有智能墨盒裝置，其中，現有的智能墨盒裝置是采用接觸式方式識別，但這種方式會出現接觸不良，接觸部分短路，刷芯片等現象，從而造成墨盒無法識別。

技術實現要素：

本實用新型的發明目的在于提供一種噴碼機墨盒裝置，用于解決現有技術存在的接觸不穩定的問題。

本實用新型解決上述技術問題所采取的技術方案如下：

一種噴碼機墨盒裝置，包括：墨盒(101)和墨盒導向安裝座，其中，所述墨盒具有凸起部位，其沿著導向安裝座的一面的卡槽部位定向移動，且導向安裝座具有倒扣部位，其卡住所述墨盒的凸起部位，從而固定該墨盒，其特征在于，所述墨盒在與墨盒導向安裝座接觸的另一面設置有凹陷，且在凹陷處貼裝有RFID芯片(201)；所述墨盒導向安裝座上設置有射頻板(202)，通過所述RFID芯片和射頻板的適配，實現墨盒的無線連接識別。

優選的是，所述墨盒中盛裝有小字符噴碼機墨水或是溶劑，且其瓶口用于灌裝墨水及溶劑，并用丁基膠塞或者丁基覆膜膠塞加鋁殼進行密封。

本實用新型采取了上述方案以后，采用非接觸式的射頻識別技術，保證射頻板與芯片的有效連接，從而達到避免連接異常，保護墨盒的目的。

本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過在所寫的說明書、權利要求書、以及附圖中所特別指出的結構來實現和獲得。

附圖說明

下面結合附圖對本實用新型進行詳細的描述，以使得本實用新型的上述優點更加明確。

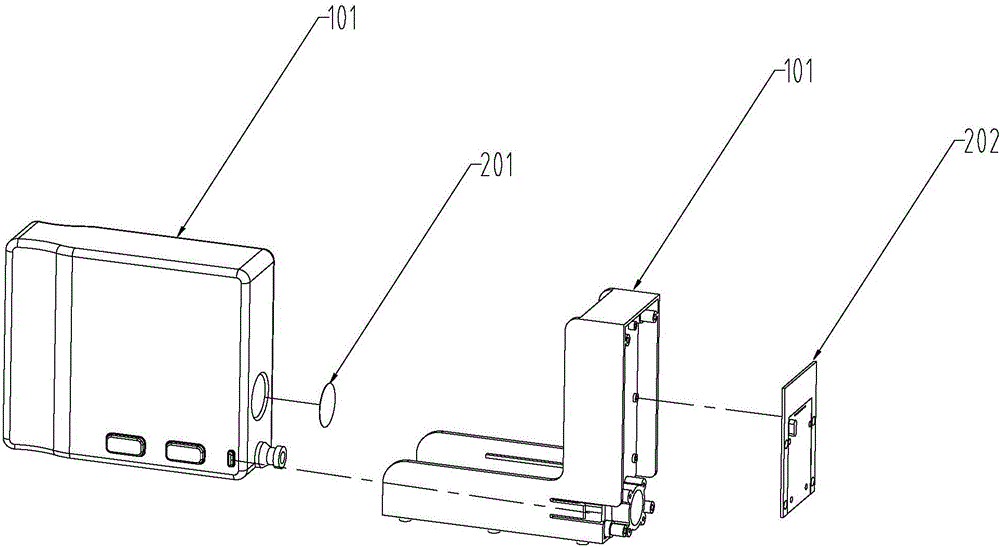

圖1是本實用新型噴碼機墨盒裝置的結構示意圖；

圖2是本實用新型噴碼機墨盒裝置的結構示意圖。

具體實施方式

下面結合具體實施例對本實用新型進行詳細地說明。

本設計針對現有智能墨盒識別的缺陷，采用RFID射頻識別方法，讓墨盒精確定位，有效實現墨盒的無線連接識別。

如圖1和2所示，一種噴碼機墨盒裝置，包括：墨盒(101)和墨盒導向安裝座，其中，所述墨盒具有凸起部位，其沿著導向安裝座的一面的卡槽部位定向移動，且導向安裝座具有倒扣部位，其卡住所述墨盒的凸起部位，從而固定該墨盒，所述墨盒在與墨盒導向安裝座接觸的另一面設置有凹陷，且在凹陷處貼裝有RFID芯片(201)；所述墨盒導向安裝座上設置有射頻板(202)，通過所述RFID芯片和射頻板的適配，實現墨盒的無線連接識別。

優選的是，所述墨盒中盛裝有小字符噴碼機墨水或是溶劑，且其 瓶口用于灌裝墨水及溶劑，并用丁基膠塞或者丁基覆膜膠塞加鋁殼進行密封。

本實用新型采取了上述方案以后，采用非接觸式的射頻識別技術，保證射頻板與芯片的有效連接，從而達到避免連接異常，保護墨盒的目的。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
