本技術涉及印標裝置，具體的，涉及一種濾清器加工用印標裝置。

背景技術：

1、濾清器是指通過濾紙起過濾雜質或者氣體的作用的配件。一般是指汽車濾清器，是發動機的配件。潤滑系統中機油濾清器為了使?jié)櫥涤土鲿惩o阻，避免雜質刮傷、拉毛零?件表面，機油在送到摩擦表面前，必須經過嚴格的濾清。為達到滿意的濾清效果，又不使油路阻力增大，一般把粗濾器與主油道串聯，細濾器與主油道并聯。濾清器在生產過程中需要在濾清器的側端進行印標，印標包括濾清器的型號等信息。

2、現有對于濾清器筒體的印標裝置，通常需要對濾清器筒體進行夾持，并通過可旋轉的夾爪對濾清器筒體的側端進行印標噴碼，然而，在更換濾清器筒體時，需要頻繁驅動夾爪?對濾清器筒體進行夾持與釋放，花費的時間較多，從而降低濾清器的印標速度，同時夾爪?需要定期檢修，當夾爪長期使用后，其零部件極易松動，從而影響夾爪對濾清器筒體的夾?持效果。為此提出一種濾清器加工用印標裝置，通過同向轉動的兩根連桿驅動濾清器筒體進行旋轉以解決上述問題。

技術實現思路

1、本實用新型提出一種濾清器加工用印標裝置，解決了濾清器筒體不易放置與拿取的問題。

2、本實用新型的技術方案如下：

3、一種濾清器加工用印標裝置，包括設備架，所述設備架的兩側均固定連接有側支板，所述側支板的外端設有驅動組件，所述驅動組件包括轉動連接于所述側支板外端的支軸，?所述支軸的外端固定連接有傳動齒輪，所述設備架的頂端固定連接有連接殼，所述連接殼?的內部對稱轉動連接有從動齒輪，所述從動齒輪的外端固定連接有連桿，所述連桿與所述?連接殼之間轉動連接，所述傳動齒輪與兩個所述從動齒輪呈三角形設置，所述驅動組件還?包括套設于所述傳動齒輪與所述從動齒輪外端的驅動皮帶，其中一側所述側支板的外端固

4、定連接有伺服電機，所述伺服電機的輸出端與其中一個支軸之間固定連接，兩個所述連桿的頂端設有濾清器筒體，每個所述連桿的外端均滑動連接有限位板，限位板設有兩個，所?述設備架呈矩形結構，所述設備架的頂端卡接有卡板，所述卡板的頂端對稱開設有滑槽，?滑槽的內部滑動連接有銜接架，所述銜接架的內部轉動連接有滾桿。

5、優選的，所述卡板的內部設有空腔且與滑槽相導通，所述銜接架的截面呈直角梯形，所述銜接架的底端固定連接有導桿，所述導桿滑動連接于所述卡板的內部。

6、優選的，兩個所述導桿之間螺紋連接有螺桿，所述螺桿與所述卡板之間轉動連接，所述螺桿的外端設有兩組螺紋且呈反向設置。

7、本實用新型的工作原理及有益效果為：

8、1、本實用新型中通過傳動齒輪連接的驅動皮帶同時帶動連接殼內部的兩個從動齒輪?旋轉，兩個從動齒輪的旋轉方向與轉速相同，從而使得兩個連桿同時等速旋轉，進而帶動?連桿頂端的濾清器筒體旋轉，不需要使用可旋轉的夾爪對濾清器筒體進行夾持，方便對濾清器筒體進行放置與取下，加快濾清器筒體印標加工的效率。

技術特征：

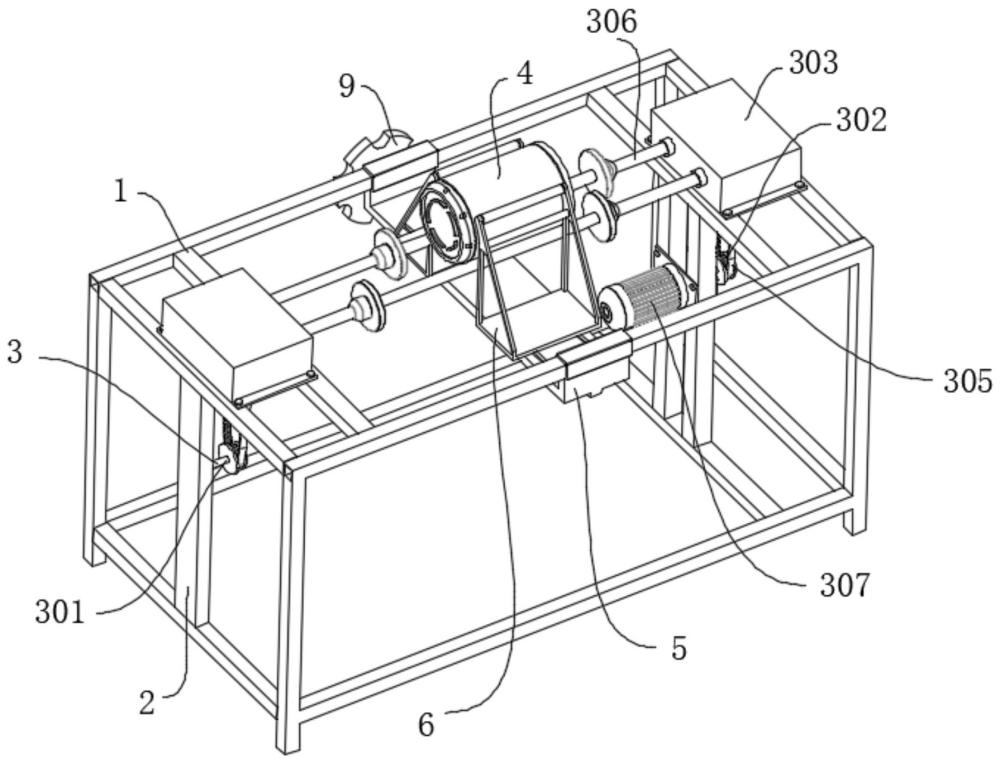

1.一種濾清器加工用印標裝置，包括設備架（1），其特征在于，所述設備架（1）的兩側均固定連接有側支板（2），所述側支板（2）的外端設有驅動組件（3），所述驅動組件（3）包括轉動連接于所述側支板（2）外端的支軸（301），所述支軸（301）的外端固定連接有傳動齒輪（302），所述設備架（1）的頂端固定連接有連接殼（303），所述連接殼（303）的內部對稱轉動連接有從動齒輪（304），所述從動齒輪（304）的外端固定連接有連桿（306），所述連桿（306）與所述連接殼（303）之間轉動連接，所述傳動齒輪（302）與兩個所述從動齒輪（304）呈三角形設置，所述驅動組件（3）還包括套設于所述傳動齒輪（302）與所述從動齒輪（304）外端的驅動皮帶（305），其中一側所述側支板（2）的外端固定連接有伺服電機（307），所述伺服電機（307）的輸出端與其中一個支軸（301）之間固定連接，兩個所述連桿（306）的頂端設有濾清器筒體（4），每?個所述連桿（306）的外端均滑動連接有限位板，限位板設有兩個，所述設備架（1）呈矩形結構，所述設備架（1）的頂端卡接有卡板（5），所述卡板（5）的頂端對稱開設有滑槽，滑槽的內部滑動連接有銜接架（6），所述銜接架（6）的內部轉動連接有滾桿（7）。

2.根據權利要求1?所述的一種濾清器加工用印標裝置，其特征在于，所述卡板（5）的內部設有空腔且與滑槽相導通，所述銜接架（6）的截面呈直角梯形，所述銜接架（6）的底端固定連接有導桿（8），所述導桿（8）滑動連接于所述卡板（5）的內部。

3.根據權利要求2?所述的一種濾清器加工用印標裝置，其特征在于，兩個所述導桿（8）之間螺紋連接有螺桿（9），所述螺桿（9）與所述卡板（5）之間轉動連接，所述螺桿（9）的外端設有兩組螺紋且呈反向設置。

技術總結
本技術涉及印標裝置技術領域，提出了一種濾清器加工用印標裝置，包括設備架，所述設備架的兩側均固定連接有側支板，所述側支板的外端設有驅動組件，所述驅動組件包括轉動連接于所述側支板外端的支軸，所述支軸的外端固定連接有傳動齒輪，所述設備架的頂端固定連接有連接殼，所述連接殼的內部對稱轉動連接有從動齒輪，本技術中通過傳動齒輪連接的驅動皮帶同時帶動連接殼內部的兩個從動齒輪旋轉，兩個從動齒輪的旋轉方向與轉速相同，從而使得兩個連桿同時等速旋轉，進而帶動連桿頂端的濾清器筒體旋轉，不需要使用可旋轉的夾爪對濾清器筒體進行夾持，方便對濾清器筒體進行放置與取下，加快濾清器筒體印標加工的效率。

技術研發人員：張玉壽
受保護的技術使用者：河北鈦通濾清器有限公司
技術研發日：20240509
技術公布日：2025/4/24
