本技術涉及涂層轉印，具體涉及一種涂層轉印結構。

背景技術：

1、木紋轉印是一種表面處理工藝，其可以將各種木紋和石紋等圖案印刷到各種材料表面上，進而提高材料表面的美觀度，而桐油浮雕木紋屬于眾多木紋圖案的一種，因其美觀性深受消費者的喜愛，而在轉印時需要先將木紋紙貼合在產品表面上，然后對其進行熱壓轉印，將桐油浮雕木紋轉印到相應的產品表面。

2、經檢索，現有專利（公告號：cn220482832u）公開了一種木紋轉印裝置，包括底板，所述底板上設置有升降臺和位于升降臺上方的壓板，所述壓板內設置有加熱板，底部設置有壓印膜和轉印膜，所述轉印膜設置在壓印膜的下方，所述壓印膜和壓板為上下滑動連接，所述壓板的外周壁設置連接有若干周向分布風管，該風管的口部朝向壓印膜和壓板之間的空間，所述風管內設置有過濾網。本實用新型具有有效對壓印膜、壓板和轉印膜散熱降溫的優點，而且還具有避免雜物污染壓印膜和轉印膜的優點，提高了木紋轉印的質量。

3、但在上述方案中，貼合木紋紙、熱壓轉印和取下產品都在一個工位上進行，但門型轉印需要一定的時間，因此在熱壓轉印時，工作人員無法進行下一個產品的貼合木紋紙或取下產品等操作，這會導致這部分時間的浪費，進而會影響對產品的木紋涂層轉印效率。

4、鑒于此，本實用新型提出一種涂層轉印結構。

技術實現思路

1、本實用新型提出一種涂層轉印結構，解決了相關技術中不便雙工位作業，導致木紋涂層轉印效率較低的問題。

2、本實用新型的技術方案如下：一種涂層轉印結構，包括底板，所述底板內部的上端設置有滑動組件，所述底板頂端的一側活動連接有放置板，所述放置板的頂端設置有夾持組件，所述底板的一側固定連接有門型架，所述門型架頂端的兩端固定連接有氣動伸縮桿，所述氣動伸縮桿輸出端延伸至門型架的內部并固定連接有壓印板，所述壓印板的內部固定連接有加熱管，所述壓印板的底端固定連接有轉印膜。

3、所述滑動組件包括固定槽，所述固定槽開設在底板頂端的中間位置處，所述底板一側的上端固定連接有伺服電機，所述伺服電機輸出端延伸至固定槽的內部并通過聯軸器固定連接有滑動螺紋桿，所述滑動螺紋桿的表面螺紋連接有滑動螺紋塊，所述滑動螺紋塊頂端與放置板的底端固定連接，通過啟動伺服電機帶動滑動螺紋桿轉動，使得滑動螺紋塊滑動可帶動兩個放置板滑動，進而在一個放置板在門型架內部進行熱壓轉印時，另一個放置板上可進行貼合木紋紙或取下產品動作，進而可避免傳統造成熱壓轉印時間的浪費，提高對產品木紋涂層轉印的工作效率。

4、優選的，所述底板頂端的兩端開設有預留槽，所述放置板底端兩端固定連接有與預留槽內部相滑動配合的預留塊，提高兩個放置板滑動的平穩性。

5、優選的，所述夾持組件包括夾持槽，所述夾持槽開設在放置板頂端的中間位置處，所述夾持槽的內壁轉動連接有正反螺紋桿，所述正反螺紋桿一端固定連接有延伸至放置板外部的轉柄，所述正反螺紋桿表面的兩側螺紋連接有夾持螺紋塊，所述夾持螺紋塊頂端固定連接有延伸至夾持槽外部的夾持板，通過夾持板滑動對產品兩側的柔性夾持固定，避免轉印時，產品意外滑動造成轉印誤差，進而降低產品木紋的質量。

6、優選的，所述夾持板的一端固定連接有橡膠墊，所述橡膠墊橫截面的形狀為倒c形，避免夾持板硬性擠壓造成產品表面的磨損。

7、優選的，所述夾持槽兩側的放置板頂端開設有限位槽，所述夾持板底端兩側固定連接有與限位槽內部相滑動配合的限位塊，提高夾持板滑動夾持的平穩性。

8、優選的，所述放置板的頂端等間距開設有防滑紋，所述防滑紋橫截面的形狀為弧形，提高產品底端與放置板頂端放置的防滑穩定性。

9、優選的，所述門型架的內壁開設有滑槽，所述壓印板兩側固定連接有與滑槽內部相滑動配合的滑塊，提高壓印板上下滑動熱壓轉印的穩定性。

10、優選的，所述加熱管俯視圖的形狀為蛇形，所述加熱管兩端通過螺栓與壓印板的內壁固定連接，增大其加熱面積，減小加熱死角。

11、本實用新型的工作原理及有益效果為：

12、本實用新型中通過設置的滑動組件，通過啟動伺服電機帶動滑動螺紋桿轉動，使得滑動螺紋塊滑動可帶動兩個放置板滑動，進而在一個放置板在門型架內部進行熱壓轉印時，另一個放置板上可進行貼合木紋紙或取下產品動作，進而可避免傳統造成熱壓轉印時間的浪費，實現兩個放置板的雙工位轉印加工，提高對產品木紋涂層轉印的工作效率；

13、本實用新型中通過設置的夾持組件，通過轉動轉柄帶動正反螺紋桿轉動，使得夾持螺紋塊滑動帶動夾持板滑動，進而可通過橡膠墊對產品兩側的柔性夾持固定，避免轉印時，產品意外滑動造成轉印誤差，進而降低產品木紋的質量，并且滑動的夾持板可對不同大小產品的夾持固定，提高其適用性。

技術特征：

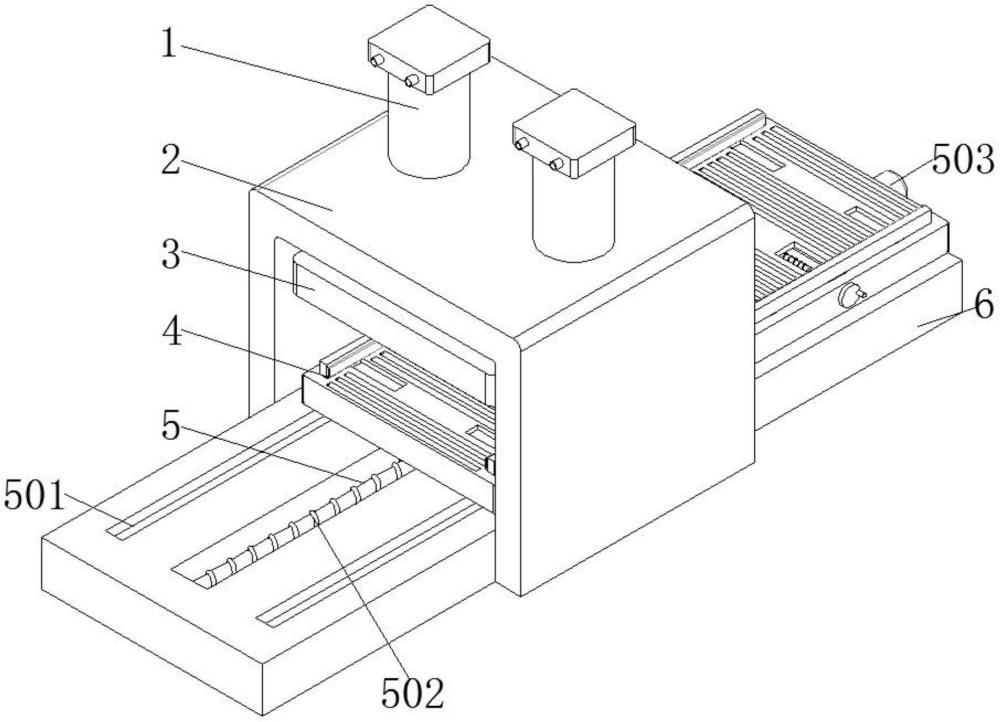

1.一種涂層轉印結構，包括底板（6），其特征在于，所述底板（6）內部的上端設置有滑動組件（5），所述底板（6）頂端的一側活動連接有放置板（7），所述放置板（7）的頂端設置有夾持組件（4），所述底板（6）的一側固定連接有門型架（2），所述門型架（2）頂端的兩端固定連接有氣動伸縮桿（1），所述氣動伸縮桿（1）輸出端延伸至門型架（2）的內部并固定連接有壓印板（3），所述壓印板（3）的內部固定連接有加熱管（12），所述壓印板（3）的底端固定連接有轉印膜（10）；

2.根據權利要求1所述的一種涂層轉印結構，其特征在于，所述底板（6）頂端的兩端開設有預留槽（501），所述放置板（7）底端兩端固定連接有與預留槽（501）內部相滑動配合的預留塊（505）。

3.根據權利要求1所述的一種涂層轉印結構，其特征在于，所述夾持組件（4）包括夾持槽（405），所述夾持槽（405）開設在放置板（7）頂端的中間位置處，所述夾持槽（405）的內壁轉動連接有正反螺紋桿（407），所述正反螺紋桿（407）一端固定連接有延伸至放置板（7）外部的轉柄（404），所述正反螺紋桿（407）表面的兩側螺紋連接有夾持螺紋塊（406），所述夾持螺紋塊（406）頂端固定連接有延伸至夾持槽（405）外部的夾持板（401）。

4.根據權利要求3所述的一種涂層轉印結構，其特征在于，所述夾持板（401）的一端固定連接有橡膠墊（402），所述橡膠墊（402）橫截面的形狀為倒c形。

5.根據權利要求3所述的一種涂層轉印結構，其特征在于，所述夾持槽（405）兩側的放置板（7）頂端開設有限位槽（403），所述夾持板（401）底端兩側固定連接有與限位槽（403）內部相滑動配合的限位塊（408）。

6.根據權利要求1所述的一種涂層轉印結構，其特征在于，所述放置板（7）的頂端等間距開設有防滑紋（11），所述防滑紋（11）橫截面的形狀為弧形。

7.根據權利要求1所述的一種涂層轉印結構，其特征在于，所述門型架（2）的內壁開設有滑槽（8），所述壓印板（3）兩側固定連接有與滑槽（8）內部相滑動配合的滑塊（9）。

8.根據權利要求1所述的一種涂層轉印結構，其特征在于，所述加熱管（12）俯視圖的形狀為蛇形，所述加熱管（12）兩端通過螺栓與壓印板（3）的內壁固定連接。

技術總結
本技術涉及涂層轉印技術領域，提出了一種涂層轉印結構，包括底板，所述底板內部的上端設置有滑動組件，所述底板頂端的一側活動連接有放置板，所述放置板的頂端設置有夾持組件，所述門型架頂端的兩端固定連接有氣動伸縮桿，所述氣動伸縮桿輸出端延伸至門型架的內部并固定連接有壓印板，所述壓印板的內部固定連接有加熱管，所述壓印板的底端固定連接有轉印膜，通過設置的滑動組件，利用伺服電機的工作，使得滑動螺紋塊可以帶動兩個放置板滑動，進而使得一個放置板在門型架內部進行熱壓轉印時，另一個放置板上可進行貼合木紋紙或取下產品動作，進而可避免傳統造成熱壓轉印時間的浪費，提高對產品木紋涂層轉印的工作效率。

技術研發人員：胡澤文,胡軒瑋
受保護的技術使用者：湖北凱智億新材料科技有限公司
技術研發日：20240729
技術公布日：2025/4/24
