本技術涉及預印版輥清洗，具體為一種預印版輥清洗裝置。

背景技術：

1、預印版輥?zhàn)鳛橛∷⒐に嚨囊环N，以其印制品墨層厚實、顏色鮮艷、飽和度高、印版耐印率高、印品質量穩定、印刷速度快等優點，在印刷包裝及圖文出版領域內占據重要的地位，凹印版輥在使用許久后，沾染墨和塵埃，需要拆卸清洗；

2、其中，現有公告號cn213255967u的專利公開了一種凹印版輥清洗裝置，包括清洗箱，其特征在于，所述清洗箱的底端固設有底座，所述底座內設置有循環泵，所述底座的上表面連接伸縮桿的底端，所述伸縮桿的頂端連接有清洗槽，所述清洗槽的上方設置有版輥；但上述專利通過軟毛刷對版輥進行清刷時，由于各個軟毛刷之間存在間隙，使得軟毛刷對版輥清刷時，存在局限性，導致清洗效果較差，從而無法滿足客戶的使用需求，為此我們提出一種預印版輥清洗裝置，解決以上提出的問題。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種預印版輥清洗裝置，具備清洗裝置在使用時，能夠提高清洗效果的優點，解決了上述清洗裝置在使用時，清洗效果較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種預印版輥清洗裝置，包括集水箱，所述集水箱頂部的右側固定連接有豎板，所述豎板的左側設置有轉軸，所述轉軸的左側固定連接有卡盤，所述轉軸的右端貫穿豎板且固定連接有從動齒輪，所述豎板的右側并位于轉軸的上方設置有旋轉電機，所述旋轉電機的輸出端固定連接有主動齒輪，所述主動齒輪和從動齒輪嚙合，所述豎板的頂部固定連接有驅動箱，所述驅動箱內腔的右側固定安裝有伺服電機，所述伺服電機的輸出端固定連接有螺桿，所述螺桿的左端通過軸承與驅動箱的連接處轉動連接，所述螺桿的外表面螺紋連接有矩形板，所述矩形板底部的左側通過支架固定安裝有定位筒，所述定位筒的內表面呈環形均勻固定連接有毛刷，所述矩形板底部右側固定連接有儲水盒，所述儲水盒底部的前后位置均連通有噴頭。

3、優選的，所述矩形板的頂部固定連接有導向板，所述驅動箱內腔的頂部開設有與導向板配合使用的導向槽，所述導向板的外表面與導向槽的內表面滑動連接。

4、優選的，所述儲水盒的背面連通有進水管，所述進水管的一端延伸至驅動箱背面的上方。

5、優選的，所述豎板的右側固定連接有防護箱，所述旋轉電機的頂部與防護箱的連接處固定連接。

6、優選的，所述集水箱左側的底部連通有排污管，所述排污管的外表面設置有閥門。

7、優選的，所述集水箱內腔的底部設置有導流板，所述導流板和集水箱的連接處焊接。

8、優選的，所述集水箱底部的四角均固定連接有支撐腿，所述轉軸的外表面通過軸承與豎板的連接處轉動連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過設置集水箱、豎板、轉軸、卡盤、從動齒輪、旋轉電機和主動齒輪，能夠方便對預印版輥進行夾持限位，同時，能夠?qū)︻A(yù)印版輥進行轉動，通過設置驅動箱、伺服電機、螺桿、矩形板、定位筒、毛刷、儲水盒和噴頭，能夠方便對預印版輥進行噴水清刷，通過設置以上結構，具備清洗裝置在使用時，能夠提高清洗效果的優點，解決了上述清洗裝置在使用時，清洗效果較差的問題，從而能夠滿足客戶的使用需求，避免清洗存在局限性。

技術特征：

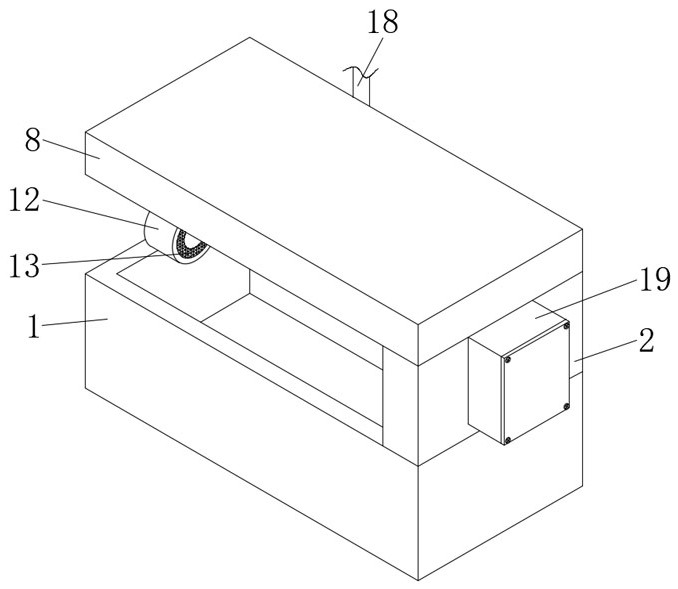

1.一種預印版輥清洗裝置，包括集水箱（1），其特征在于：所述集水箱（1）頂部的右側固定連接有豎板（2），所述豎板（2）的左側設置有轉軸（3），所述轉軸（3）的左側固定連接有卡盤（4），所述轉軸（3）的右端貫穿豎板（2）且固定連接有從動齒輪（5），所述豎板（2）的右側并位于轉軸（3）的上方設置有旋轉電機（6），所述旋轉電機（6）的輸出端固定連接有主動齒輪（7），所述主動齒輪（7）和從動齒輪（5）嚙合，所述豎板（2）的頂部固定連接有驅動箱（8），所述驅動箱（8）內腔的右側固定安裝有伺服電機（9），所述伺服電機（9）的輸出端固定連接有螺桿（10），所述螺桿（10）的左端通過軸承與驅動箱（8）的連接處轉動連接，所述螺桿（10）的外表面螺紋連接有矩形板（11），所述矩形板（11）底部的左側通過支架固定安裝有定位筒（12），所述定位筒（12）的內表面呈環形均勻固定連接有毛刷（13），所述矩形板（11）底部右側固定連接有儲水盒（14），所述儲水盒（14）底部的前后位置均連通有噴頭（15）。

2.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述矩形板（11）的頂部固定連接有導向板（16），所述驅動箱（8）內腔的頂部開設有與導向板（16）配合使用的導向槽（17），所述導向板（16）的外表面與導向槽（17）的內表面滑動連接。

3.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述儲水盒（14）的背面連通有進水管（18），所述進水管（18）的一端延伸至驅動箱（8）背面的上方。

4.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述豎板（2）的右側固定連接有防護箱（19），所述旋轉電機（6）的頂部與防護箱（19）的連接處固定連接。

5.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述集水箱（1）左側的底部連通有排污管（20），所述排污管（20）的外表面設置有閥門。

6.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述集水箱（1）內腔的底部設置有導流板（21），所述導流板（21）和集水箱（1）的連接處焊接。

7.根據權利要求1所述的一種預印版輥清洗裝置，其特征在于：所述集水箱（1）底部的四角均固定連接有支撐腿，所述轉軸（3）的外表面通過軸承與豎板（2）的連接處轉動連接。

技術總結
本技術公開了一種預印版輥清洗裝置，包括集水箱，所述集水箱頂部的右側固定連接有豎板，所述豎板的左側設置有轉軸，所述轉軸的左側固定連接有卡盤，所述轉軸的右端貫穿豎板且固定連接有從動齒輪，本技術通過設置集水箱、豎板、轉軸、卡盤、從動齒輪、旋轉電機和主動齒輪，能夠方便對預印版輥進行夾持限位，同時，能夠?qū)︻A(yù)印版輥進行轉動，通過設置驅動箱、伺服電機、螺桿、矩形板、定位筒、毛刷、儲水盒和噴頭，能夠方便對預印版輥進行噴水清刷，通過設置以上結構，具備清洗裝置在使用時，能夠提高清洗效果的優點，解決了上述清洗裝置在使用時，清洗效果較差的問題，從而能夠滿足客戶的使用需求，避免清洗存在局限性。

技術研發人員：董曉剛,劉偉
受保護的技術使用者：河南藍亞印務科技股份有限公司
技術研發日：20240517
技術公布日：2025/3/20
