本發明涉及廣告牌安裝領域，具體為一種廣告牌安裝裝置。

背景技術：

在現代商業街區域中往往需要安裝各種廣告牌，從而吸引來往人群。一些廣告牌的安裝往往是固定安裝的以保證安裝的牢固可靠從而避免形成安全隱患。但是在需要更換廣告牌時，往往拆卸和更換比較困難。而一些便于安裝和拆卸的廣告牌，其安裝結構容易出現松動掉落，存在安全隱患。

技術實現要素：

本發明的目的在于提供一種廣告牌安裝裝置，用于克服現有技術中的上述缺陷。

根據本發明的一種廣告牌安裝裝置，包括固定安裝在墻體中固定框架以及與廣告牌后端固定連接的安裝臂，其所述安裝臂上端面設置有限位槽，所述固定框架中設置有開口朝前且用以安裝所述安裝臂的安裝槽，所述固定框架的上端壁中設置有上下伸縮槽，且所述上下伸縮槽中可滑動地安裝有與所述限位槽配合的限位銷，所述限位銷上端固定安裝有頂壓板，且所述頂壓板上端安裝有用以將所述限位銷頂壓至所述限位槽中的頂壓彈簧，所述固定框架的上端壁中位于所述限位銷上方還固定安裝有鐵芯，且所述鐵芯外周上固定安裝有線圈，所述頂壓板上端面上固定安裝有鐵片，所述固定框架的上端壁中位于上下伸縮槽前端設置有與所述上下伸縮槽正交且連通的橫向滑動槽，所述橫向滑動槽前端設置有連通外界的連通槽，所述橫向滑動槽中可滑動地安裝有備用擋板，所述擋板前端安裝有拉伸彈簧，所述拉伸彈簧用以將所述備用擋板向前拉伸，從而不影響所述限位銷上下伸縮，所述限位銷下端設置有斜面朝前的推動面，所述固定框架的后端壁內側固定安裝有頂緊彈簧，所述頂緊彈簧末端固定安裝有頂板，所述頂板用以與所述安裝臂的后端面相抵；所述推動面設置有滾珠槽，所述滾珠槽中安裝有滾珠，所述滾珠用以與所述安裝臂接觸時減小摩擦，從而在所述安裝臂推入安裝槽時可順利將所述限位銷向上頂壓。

進一步的技術方案，所述廣告牌后端面與所述固定框架左端面留有空隙，且所述空隙的寬度與所述限位槽的寬度相等。

進一步的技術方案，所述安裝臂的后端面與所述固定框架的后端壁留有間隙，所述間隙寬度大于或等于所述空隙的寬度。

進一步的技術方案，所述備用擋板后端面設置有斜面朝上的擠壓面。

本發明的裝置中，安裝廣告牌時，只需要將安裝臂推入安裝槽，當限位銷插入到限位槽中時，安裝臂被單向限位，即不能被拔出，此時廣告牌已經安裝完成，其安裝過程簡單方便，且安裝穩定，不容易掉落，從而減少了安全隱患；當需要拆卸廣告牌時，使線圈通電，鐵芯產生磁性并吸附鐵片，帶動限位銷向上滑動，此時安裝臂解除限位，可向外拔出，拆卸十分方便；當遇到斷電或者線圈故障時，可直接推動安裝臂向內側滑動，再推動備用擋板伸入到上下伸縮槽中阻止限位銷向下滑動，此時可將限位臂拔出，而后撤去推動備用檔板的外力，由于拉伸彈簧的作用，備用檔板可縮回并離開上下伸縮槽，限位銷在頂壓彈簧的作用下伸出上下伸縮槽，從而不影響廣告牌的下一次安裝，本發明裝置結構簡單，使用方便。

附圖說明

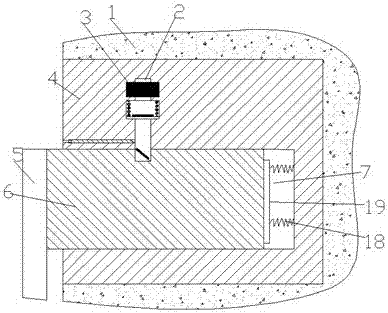

圖1是本發明的廣告牌安裝裝置結構示意圖。

圖2是圖1中側視且剖視的結構示意圖。

圖3是圖2中的相關部位的局部放大示意圖。

具體實施方式

下面結合圖1-3對本發明進行詳細說明。

參照圖1-3，根據本發明的實施例的一廣告牌安裝裝置，包括固定安裝在墻體1中固定框架4以及與廣告牌5后端固定連接的安裝臂6，所述安裝臂6上端面設置有限位槽，所述固定框架4中設置有開口朝前且用以安裝所述安裝臂6的安裝槽，所述固定框架4的上端壁中設置有上下伸縮槽，且所述上下伸縮槽中可滑動地安裝有與所述限位槽配合的限位銷10，所述限位銷10上端固定安裝有頂壓板9，且所述頂壓板9上端安裝有用以將所述限位銷10頂壓至所述限位槽中的頂壓彈簧8，所述固定框架4的上端壁中位于所述限位銷10上方還固定安裝有鐵芯2，且所述鐵芯2外周上固定安裝有線圈3，所述頂壓板9上端面上固定安裝有鐵片16，所述固定框架4的上端壁中位于上下伸縮槽前端設置有與所述上下伸縮槽正交且連通的橫向滑動槽，所述橫向滑動槽前端設置有連通外界的連通槽12，所述橫向滑動槽中可滑動地安裝有備用擋板14，所述擋板14前端安裝有拉伸彈簧13，所述拉伸彈簧13用以將所述備用擋板14向前拉伸，從而不影響所述限位銷10上下伸縮，所述限位銷10下端設置有斜面朝前的推動面11，所述固定框架4的后端壁內側固定安裝有頂緊彈簧18，所述頂緊彈簧18末端固定安裝有頂板19，所述頂板19用以與所述安裝臂6的后端面相抵；所述推動面11設置有滾珠槽，所述滾珠槽中安裝有滾珠110，所述滾珠110用以與所述安裝臂6接觸時減小摩擦，從而在所述安裝臂推入安裝槽時可順利將所述限位銷10向上頂壓。

有益地或示例性地，其中，所述廣告牌5后端面與所述固定框架4左端面留有空隙，且所述空隙的寬度與所述限位槽的寬度相等。

有益地或示例性地，其中，所述安裝臂6的后端面與所述固定框架4的后端壁留有間隙7，所述間隙7寬度大于或等于所述空隙的寬度。

有益地或示例性地，其中，所述備用擋板14面設置有斜面朝上的擠壓面。

安裝廣告牌時，只需要將安裝臂推入安裝槽，當限位銷插入到限位槽中時，安裝臂被單向限位，即不能被拔出，此時廣告牌已經安裝完成，其安裝過程簡單方便，且安裝穩定，不容易掉落，從而減少了安全隱患；當需要拆卸廣告牌時，使線圈通電，鐵芯產生磁性并吸附鐵片，帶動限位銷向上滑動，此時安裝臂解除限位，可向外拔出，拆卸十分方便；當遇到斷電或者線圈故障時，可直接推動安裝臂向內側滑動，再推動備用擋板伸入到上下伸縮槽中阻止限位銷向下滑動，此時可將限位臂拔出，而后撤去推動備用檔板的外力，由于拉伸彈簧的作用，備用檔板可縮回并離開上下伸縮槽，限位銷在頂壓彈簧的作用下伸出上下伸縮槽，從而不影響廣告牌的下一次安裝，本發明裝置結構簡單，使用方便。

本領域的技術人員可以明確，在不脫離本發明的總體精神以及構思的情形下，可以做出對于以上實施例的各種變型。其均落入本發明的保護范圍之內。本發明的保護方案以本發明所附的權利要求書為準。

技術特征：

技術總結
一種廣告牌安裝裝置，包括固定安裝在墻體中固定框架以及與廣告牌后端固定連接的安裝臂，其所述安裝臂上端面設置有限位槽，所述固定框架中設置有開口朝前且用以安裝所述安裝臂的安裝槽，所述固定框架的上端壁中設置有上下伸縮槽，且所述上下伸縮槽中可滑動地安裝有與所述限位槽配合的限位銷，所述限位銷上端固定安裝有頂壓板，且所述頂壓板上端安裝有用以將所述限位銷頂壓至所述限位槽中的頂壓彈簧，安裝廣告牌時，只需要將安裝臂推入安裝槽，當限位銷插入到限位槽中時，安裝臂被單向限位，即不能被拔出，此時廣告牌已經安裝完成，其安裝過程簡單方便，且安裝穩定，不容易掉落，從而減少了安全隱患。

技術研發人員：羅建芬
受保護的技術使用者：羅建芬
技術研發日：2016.11.02
技術公布日：2017.08.29
