本申請要求于2015年11月18日在韓國知識產權局提交的第10-2015-0161729號韓國專利申請的優先權和權益，該韓國專利申請的公開內容以其全文通過引用并入本文中。

技術領域

一個或多個實施方式涉及顯示設備和控制該顯示設備的方法。

背景技術：

通常，顯示裝置的實例包括有機發光顯示器、液晶顯示器(LCD)、電泳顯示器(ED)、表面傳導電子發射體顯示器(SED)、真空熒光顯示器(VFD)等。

顯示設備可用于移動裝置中，例如，智能電話、平板個人計算機、膝上型計算機、數字相機、便攜式攝像機和個人數字助理(PDA)，或者可用于電子產品中，例如，薄型電視機、顯示器和廣告面板。

最近，對制造較薄顯示設備的研究已經開始。在顯示設備之中，柔性顯示設備(其為便攜式并且適用于各種形狀的裝置)已作為下一代顯示設備引起了注意。尤其地，基于有機發光顯示技術的柔性顯示設備是最受歡迎的顯示設備。

對通過使用柔性顯示面板至少部分彎曲或者可由用戶彎曲或折疊的顯示設備的研究正在進行。

在此背景技術部分中公開的信息可包含不形成現有技術的信息。

技術實現要素：

一個或多個實施方式包括能夠測量顯示面板的折疊角度的顯示設備，以及控制該顯示設備的方法。

其它方面將在以下描述中部分闡述并且將從該描述部分地顯而易見，或者可通過實踐所呈現的實施方式習得。

根據一個或多個示例性實施方式，顯示設備包括：連接單元；殼體，可相對于連接單元轉動；顯示面板，位于殼體上，并且包括功能層；接合單元，有將連接單元連接至殼體的多個聯接件；檢測器，位于聯接件中的第一聯接件上；以及角度傳感器單元，安裝于聯接件中的第二聯接件上。

聯接件中的所述第一聯接件可配置成當殼體相對于連接單元轉動時相對于聯接件中的第二聯接件線性移動。

聯接件中的第二聯接件可限定檢測器插入其中的第一導引孔。

角度傳感器單元可包括沿著第一導引孔對齊的多個傳感器。

角度傳感器單元可配置成當殼體轉動時感測檢測器的位置。

功能層可配置成當檢測器的位置由角度傳感器單元測量為處于預定位置時在顯示面板的至少一個區中被激活。

顯示面板可包括：第一顯示區，位于殼體的第一表面上；以及第二顯示區，從第一顯示區延伸，并且位于殼體的側部表面上以及位于殼體的第二表面上。

功能層可配置成當殼體的第一表面平坦時在第一顯示區中被激活。

功能層可配置成當殼體的第一表面折疊為使得第一表面的折疊部分彼此接觸時在第二顯示區中被激活。

功能層可配置成當殼體的第一表面以預定角度折疊時在第一顯示區和第二顯示區中被激活。

接合單元可包括：第一聯接件，位于殼體的側部表面上；以及第二聯接件，包括可轉動地聯接至連接單元的第一末端和限定第一導引孔的第二末端，并且配置成在第一聯接件的長度方向上線性移動。

檢測器可從第一聯接件突出，并且檢測器的至少一部分可插入到第一導引孔中。

檢測器和角度傳感器單元中的一個可限定凹槽，并且檢測器和角度傳感器單元中的另一個可包括朝向凹槽突出的接觸突出部。

根據一個或多個示例性實施方式，顯示設備包括：殼，包括第一殼體和可轉動地連接至第一殼體的第二殼體；以及顯示面板。顯示面板包括：第一顯示區，位于第一殼體的第一表面上，并且位于第二殼體的第一表面上；第二顯示區，位于第二殼體的側部表面上，并且位于第二殼體的第二表面上；以及功能層，配置成根據由第一殼體和第二殼體構成的角度在顯示面板的至少一個區中被激活。

功能層可配置成：當由第一殼體和第二殼體構成的角度是第一角度時，在第一顯示區中被激活；當由第一殼體和第二殼體構成的角度是第二角度時，在第二顯示區中被激活；或者當由第一殼體和第二殼體構成的角度在第一角度與第二角度之間時，在顯示面板的全部區中被激活。

顯示設備還可包括：接合單元，包括位于第一殼體的側部表面或第二殼體的側部表面上的多個聯接件；檢測器，位于殼和接合單元中的一個上；以及角度傳感器單元，位于殼和接合單元中的另一個上。

根據一個或多個示例性實施方式，控制顯示設備的方法包括：折疊顯示面板，顯示面板包括位于可折疊的殼的第一表面上的第一顯示區和位于殼的側部表面上以及位于殼的第二表面上的第二顯示區；測量由顯示面板的第一表面形成的角度；以及基于角度激活顯示面板的至少一個區的功能層。

角度的測量可包括通過位于殼的一側上的多個聯接件中的第一聯接件和第二聯接件之間的相對移動距離測量角度。

檢測器可安裝于第一聯接件和第二聯接件中的一個上，并且角度傳感器單元位于第一聯接件和第二聯接件中的另一個上，并且角度的測量可包括使用角度傳感器單元感測檢測器的位置。

功能層的激活可包括：當由顯示面板的第一表面形成的角度是第一角度時，在第一顯示區中激活功能層；當由顯示面板的第一表面形成的角度是第二角度時，在第二顯示區中激活功能層；或者當由顯示面板的第一表面形成的角度在第一角度與第二角度之間時，在顯示面板的全部區中激活功能層。

附圖說明

通過結合附圖所作的對示例性實施方式的以下描述，這些和/或其它方面將變得顯而易見并且更容易理解，其中：

圖1A是根據本發明實施方式的顯示設備的立體圖；

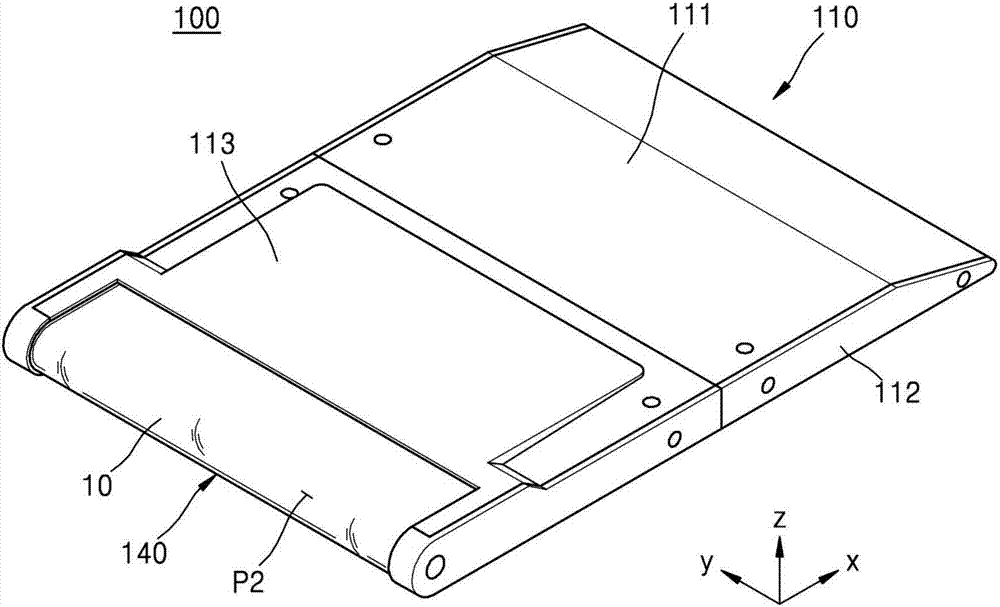

圖1B是圖1A的顯示設備的背面立體圖；

圖2是圖1A的顯示設備的分解立體圖；

圖3是圖1A的顯示設備的一部分的分解立體圖；

圖4是圖3的接合單元的放大視圖；

圖5、圖6和圖7示出了根據圖3的顯示設備的操作的接合單元的操作；

圖8是圖1的顯示面板和窗膜的示意性剖視圖；以及

圖9是圖1A的顯示面板的一個子像素的剖視圖。

具體實施方式

通過參考實施方式的以下具體描述和附圖，本發明構思的特征及其實現方法可被更容易地理解。在下文中，將參考附圖更詳細地描述實例性實施方式，其中，在說明書全文中，相似的附圖標記表示相似的元件。然而，本發明可以以各種不同形式實施，并且不應理解為僅限于本文中的所示出實施方式。相反，提供這些實施方式作為實例，以使本公開內容將是透徹且完整的，并且將本發明的方面和特征完全傳達給本領域技術人員。因此，可不描述對本領域普通技術人員完整理解本發明的方面和特征不必須的過程、元件和技術。除非另外說明，否則在全部附圖和書面描述中，相似的附圖標記表示相似的元件，并且因此，將不重復其描述。在附圖中，為清楚起見可能夸大元件、層和區域的相對大小。

應理解，雖然用語“第一”、“第二”、“第三”等在本文中可用于描述各種元件、組件、區域、層和/或區段，但這些元件、組件、區域、層和/或區段不應受到這些用語限制。這些用語用于將一個元件、組件、區域、層或區段與另一元件、組件、區域、層或區段區分開。因此，在不背離本發明的精神和范圍的情況下，下文所述的第一元件、第一組件、第一區域、第一層或第一區段可稱為第二元件、第二組件、第二區域、第二層或第二區段。

為了便于說明，諸如“在…下面”、“在…下方”、“下部”、“在…之下”、“在…上方”、“上部”等的空間相對用語在本文中可用于描述如附圖中所示的一個元件或特征相對于另一元件(多個元件)或特征(多個特征)的關系。應理解，除圖中繪示的定向以外，空間相對用語旨在包含裝置在使用中或在操作中的不同定向。例如，如果附圖中的裝置翻轉，則描述為在其它元件或特征“下方”或“下面”或“之下”的元件將定向成在其它元件或特征“上方”。因此，實例性用語“在…下方”和“在…之下”可包含在…上方和在…下方兩個定向。裝置可以以其它方式定向(例如，旋轉90度或處于其它定向)，并且本文中使用的空間相對描述語應被相應地解釋。

應理解，當元件、層、區域或組件稱為在另一元件、層、區域或組件“上”、“連接至”或“聯接至”另一元件、層、區域或組件時，其可直接在另一元件、層、區域或組件上、連接至或聯接至另一元件、層、區域或組件，或者可存在一個或多個中間元件、層、區域或組件。另外，還應理解，當元件或層稱為在兩個元件或層“之間”時，其可以是這兩個元件或層之間的唯一元件或層，或者還可存在一個或多個中間元件或層。

在以下實例中，x軸、y軸和z軸不限于直角坐標系的三個軸，并且可以以更寬泛的含義來解釋。例如，x軸、y軸和z軸可彼此垂直，或者可表示不彼此垂直的不同方向。

本文中使用的術語僅是出于描述特定實施方式的目的并不旨在限制本發明。除非上下文另外清楚指示，否則，如本文中所使用的，單數形式“一(a)”、“一(an)”和“所述(the)”旨在也包括復數形式。還將理解，當在本說明書中使用時，用語“包含(comprises)”、“包含有(comprising)”、“包括(includes)”和“包括有(including)”指示所陳述的特征、整體、步驟、操作、元件和/或部件的存在，但并不排除一個或多個其它特征、整體、步驟、操作、元件、部件和/或它們的組的存在或添加。如本文中所使用的，用語“和/或”包括相關所列項中的一個或多個的任何和全部組合。當諸如“…中的至少一個”的表述在元件列表之后時，修飾整個元件列表，并不修飾列表中的個別元件。

如本文中所使用，用語“基本上”、“大約”及類似用語被用作近似的用語而非用作程度的用語，并且旨在考慮將由本領域普通技術人員認知到的測量值或計算值中的固有偏差。此外，在描述本發明的實施方式時“可以”的使用指代“本發明的一個或多個實施方式”。如本文中所使用的，用語“使用(use)”、“使用(using)”和“使用的(used)”可分別視為與用語“利用(utilize)”、“利用(utilizing)”和“利用的(utilized)”同義。而且，用語“示例性”旨在指代實例或圖例。

當某一實施方式可不同地實施時，具體過程次序可與所描述的次序不同地實施。例如，兩個連續描述的過程可基本上同時實施或以與所描述次序相反的次序實施。

根據本文中所述的本發明實施方式的電子或電氣裝置和/或任何其它相關裝置或組件可利用任何合適的硬件、固件(例如專用集成電路)、軟件或者軟件、固件和硬件的組合實現。例如，這些裝置的各種組件可形成于一個集成電路(IC)芯片上或多個獨立IC芯片上。此外，這些裝置的各種組件可實現于柔性印刷電路膜、帶載封裝(TCP)、印刷電路板(PCB)上或者形成于一個襯底上。此外，這些裝置的多種組件可以是進程或線程，其運行于一個或多個處理器上、一個或多個計算裝置中，執行計算機程序指令并且與其它系統組件互動以執行本文中所述的各種功能性。計算機程序指令存儲于存儲器中，其中，存儲器可使用標準存儲器裝置(諸如，例如隨機存取存儲器(RAM))實現于計算裝置中。計算機程序指令可還存儲于其它非暫時性計算機可讀介質中，諸如，例如，CD-ROM、閃存驅動器等。此外，本領域技術人員應認識到，在不背離本發明的示例性實施方式的精神和范圍的情況下，多個計算裝置的功能性可組合或集成到單個計算裝置中，或者特定計算裝置的功能性可跨越一個或多個其它計算裝置分布。

除非另外限定，否則本文中使用的所有術語(包括技術術語和科學術語)都具有與本發明所屬領域的普通技術人員通常理解的意義相同的意義。還將理解，術語(例如在常用字典中定義的那些術語)應解釋為具有與其在相關技術和/或本說明書的上下文中的意義一致的意義，并且不應以理想化或過度正式的意義解釋，除非本文中明確地如此定義。

圖1A是根據本發明實施方式的顯示設備100的立體圖，圖1B是圖1A的顯示設備100的背面立體圖，以及圖2是圖1A的顯示設備100的分解立體圖。

參考圖1A、圖1B和圖2，顯示設備100可包括殼(例如，可折疊殼)110、顯示面板10、窗膜130、覆蓋窗140、覆蓋件150和電路模塊160。

殼110可包括殼體111、第一殼覆蓋件112、第二殼覆蓋件113和連接單元(例如，連接器)114。殼體111可形成為被劃分成兩個部分，并且該兩個部分可連接至連接單元114，并且可以是能夠被折疊的。殼體111可包括第一殼體111a和第二殼體111b，并且第一殼體111a和第二殼體111b可通過連接單元114可轉動地彼此連接。

殼體111可配置成僅在一個方向上轉動。第一殼體111a的一個表面和第二殼體111b的一個表面可形成為與連接單元114齊平。第一殼體111a和第二殼體111b可關于或相對于連接單元114折疊。第一殼體111a和第二殼體111b可在連接單元114處折疊為彼此接觸。顯示面板10的一部分可位于殼體111的一個表面上。

槽等可形成于殼體111的內部或外部表面中或者由殼體111的內部或外部表面限定，以使電池和電路模塊160可裝配到槽等中。在此情況下，電池和電路模塊160可由第二殼覆蓋件113等遮蔽，以使電池和電路模塊160可免于暴露至殼體111的外側。

第一殼覆蓋件112可位于殼體111的形成在殼體111的寬度方向上的側部表面上。第一殼覆蓋件112可遮蔽覆蓋窗140的一部分。多個第一殼覆蓋件112可分別設置在殼體111的側部表面上并且形成在殼體111的寬度方向上。

第二殼覆蓋件113可與殼體111組合，并從而可遮蔽安裝于殼體111上的電池或電路模塊160。第二殼覆蓋件113可以可拆卸地安裝于殼體111的一部分上，該部分不包括安裝于殼體111上的顯示面板10。

連接單元114可位于殼體111的所劃分部分(例如，第一殼體111a和第二殼體111b)之間以使所劃分部分相互連接。連接單元114可配置成在僅一個相應方向上旋轉殼體111的所劃分部分中的每一個。具體地，殼體111的所劃分部分可分別僅在關于或相對于連接單元114的相反方向上旋轉。因此，殼體111的所劃分部分可關于連接單元114旋轉成彼此更靠近，并且可折疊。殼體111的所劃分部分可旋轉以形成關于連接單元114的一個平面。

顯示面板10可安裝于殼110的一個表面上。顯示面板10可安裝于殼110的長度方向上。顯示面板10可安裝成環繞殼110的側部表面，并且可形成于殼110的長度方向上。顯示面板10可為柔性的。

顯示面板10可劃分成安裝于殼體111的第一表面上的第一顯示區P1和安裝于殼體111的側部表面上并且位于不同于第一表面的第二表面上的第二顯示區P2?，F將詳細描述顯示面板10的結構。

窗膜130可安裝于安裝在殼110的長度方向上的顯示面板10上。具體地，窗膜130可位于殼110的上表面上方或之上并且可安裝于顯示面板10上。窗膜130可安裝于殼體111的第一表面上方。

窗膜130可由透明材料形成，并且窗膜130的外部表面可涂覆硬涂層。窗膜130的涂覆硬涂層的部分可能抗拉力能力低，但可抗壓縮力能力高。

窗膜130可由高分子材料形成。例如，窗膜130可包括基于亞克力的樹脂和基于硅的樹脂。窗膜130可由聚酰亞胺、聚碳酸酯、聚甲基丙烯酸甲酯、聚醚砜、聚酰胺、聚酰胺-酰亞胺或它們的組合形成。

窗膜130可通過粘附構件附接至顯示面板10并固定至顯示面板10。所述粘附構件可包括光學透明樹脂，但是粘附構件不限于此，并且粘附構件可包括將顯示面板10附接至窗膜130的任何光透射材料。根據另一實施方式，窗膜130和顯示面板10可由覆蓋件150固定。窗膜130和顯示面板10可由覆蓋件150和殼110固定，而不附接或粘附到彼此。根據另一實施方式，窗膜130和顯示面板10可通過粘附構件和覆蓋件150固定到彼此。但是，為便于說明，現將詳細描述窗膜130和顯示面板10通過粘附構件和覆蓋件150固定到彼此的實施方式。

覆蓋窗140可安裝于殼110的形成在殼110的長度方向上的側部表面上。覆蓋窗140可安裝成完全圍繞殼110的側部表面。覆蓋窗140可完全遮蔽安裝于殼110的側部表面上的顯示面板10。覆蓋窗140可安裝成圍繞顯示面板10的第二顯示區P2。

覆蓋窗140可通過特定聯接構件(例如螺絲、螺釘或膠帶)固定至殼110。覆蓋窗140的至少一部分可根據顯示面板10的表面彎曲。

覆蓋窗140可由透明材料形成。該透明材料可包括透明合成樹脂(例如亞克力或聚對苯二甲酸乙二醇酯(PET))、玻璃和硅中的至少一個。為描述方便，現將詳細描述覆蓋窗140由透明合成樹脂形成的實施方式。

覆蓋件150可安裝于窗膜130上以防止顯示面板10、窗膜130和覆蓋窗140的未對準。覆蓋件150可包括彼此分離的第一覆蓋件151和第二覆蓋件152。

第一覆蓋件151可位于窗膜130的上表面上并且固定至殼110。第一覆蓋件151可具有聯接構件插入或安裝于其中或其上的部分，并且該部分可插入到殼110中或附接至殼110的外部。

第一覆蓋件151可安裝成覆蓋窗膜130的邊緣。在此情況下，第一覆蓋件151可完全覆蓋窗膜130的邊緣的一部分，并且可連同殼110一起施加力以固定窗膜130和顯示面板10。

第二覆蓋件152可與第一覆蓋件151相對。類似于第一覆蓋件151，第二覆蓋件152可安裝于窗膜130上。第二覆蓋件152可安裝成向覆蓋窗140的一部分施加力。例如，第二覆蓋件152的一部分可位于窗膜130和覆蓋窗140的相交區域上。具體地，第二覆蓋件152的該部分可完全覆蓋窗膜130的末端與覆蓋窗140的末端之間的邊界線，并且因此可覆蓋窗膜130的末端和第一覆蓋窗140的末端。

電路模塊160可連接至顯示面板10。電路模塊160可控制顯示面板10。電路模塊160可插入到殼110中。在此情況下，殼體111可具有電路模塊160位于其上的凹槽，并且電路模塊160可通過安裝于殼體111上的第一殼覆蓋件112從外側被遮蔽。

顯示設備100還可包括主電路模塊和聲音發射單元(例如，輸出聲音的揚聲器)。顯示設備100可還包括從用戶接收輸入信號的按鈕?？蛇x地，顯示設備100可包括用于能夠實現圖像顯示的便攜式設備中的所有組件。

關于上述顯示設備100的組裝，顯示面板10可位于殼體111上。殼體111可以是第一殼體111a、第二殼體111b和連接單元114的組合件。

顯示面板10可在殼體111的側部表面處彎曲，并且因此顯示面板10的一部分可安置于殼體111的后表面上。顯示面板10的第一顯示區P1可位于第一殼體111a的第一表面和第二殼體111b的第一表面上。顯示面板10的第二顯示區P2可位于第二殼體111b的側部表面和第二殼體111b的第二表面上。顯示面板10可在一個方向上延伸，并且可安裝于殼體111的一個側部表面上和殼體111的后表面的一部分上。

具體地，顯示面板10可位于殼體111上。根據另一實施方式，顯示面板10可位于殼體111上并通過特定粘附構件等固定至殼體111。電路模塊160可連接至顯示面板10的位于殼體111的后表面上的部分，并且電路模塊160可插入到殼體111中。

覆蓋窗140可位于顯示面板10的彎曲部分上。窗膜130可附接至顯示面板10并且與顯示面板10安裝在一起。粘附構件可位于窗膜130和顯示面板10之間以將窗膜130附接至顯示面板10。

在覆蓋窗140對準之后，第一覆蓋件151和第二覆蓋件152可放置在窗膜130上并且與殼體111組裝。第一殼覆蓋件112和第二殼覆蓋件113可聯接至殼體111。第一殼覆蓋件112和第二殼覆蓋件113可根據各種方法聯接至殼體111。例如，根據實施方式，突出部可形成于第一殼覆蓋件112和第二殼覆蓋件113上，并且槽可形成于殼體111上或由殼體111限定以實現與突出部的聯接。根據另一實施方式，第一殼覆蓋件112和第二殼覆蓋件113可通過特定聯接構件聯接至殼體111。

在此情況下，第一覆蓋件151的一部分和第二覆蓋件152的一部分可位于第一殼覆蓋件112和殼體111之間。覆蓋窗140的一部分可固定至殼體111，并且可放置于第一殼覆蓋件112和殼體111之間。因此，顯示面板10可固定至殼體111。

圖3是圖1A的顯示設備100的一部分的結構的分解立體圖，以及圖4是圖3的接合單元(例如，接合件)120的放大視圖。

在下文中，顯示設備100的折疊角度定義為殼體111的第一表面的角度、第一殼體111a和第二殼體111b之間的角度、顯示面板10的第一顯示區P1的角度或顯示面板10的第一表面的角度。

參考圖3和圖4，接合單元120可安裝于顯示設備100的第一殼覆蓋件112的內側上。

接合單元120可包括將殼體111連接至連接單元114的多個聯接件。多個聯接件可設置于第一殼體111a或第二殼體111b的側部表面上。接合單元120可將連接單元114連接至第一殼體111a，或者可將連接單元114連接至第二殼體111b。當殼體111關于連接單元114轉動時，接合單元120的聯接件中的一個可相對于另一聯接件線性移動。

詳細而言，接合單元120可包括第一聯接件121、第二聯接件122和第三聯接件123。

第一聯接件121可設置于第一殼體111a或第二殼體111b的側壁上。第一聯接件121可固定至第一殼體111a和/或第二殼體111b。第一聯接件121可包括向外突出的第一導引突出部121a，并且可限定與連接單元114鄰近的長孔121b。

第二聯接件122位于第一聯接件121的一個表面上。第二聯接件122可包括或限定第一導引孔122a、第二導引孔122b和轉動單元(例如，樞轉點)122c。第一導引孔122a在第一聯接件121的長度方向上延伸(例如，延伸預定的長度)。檢測器125位于第一導引孔122a的一側，并且角度傳感器單元(例如，角度傳感器)126位于第一導引孔122a的另一側。

第二導引孔122b與第一導引孔122a間隔開。第二導引孔122b具有直區段，并且具有與直區段形成角度(例如，預定角度)的彎曲區段。第三聯接件123的至少一個第二導引突出部123a可插入到第二導引孔122b中。

轉動單元122c可插入到連接單元114的旋轉槽114a中，并且因此第二聯接件122可相對于連接單元114轉動。當殼體111關于連接單元114折疊時，第二聯接件122的一端可通過轉動單元122c相對于連接單元114轉動。第二聯接件122的另一端可通過第一導引突出部121a和檢測器125沿著第一聯接件121線性移動。

第三聯接件123的至少一部分可彎曲，并且第三聯接件123可包括第二導引突出部123a和轉動突出部123b。第二導引突出部123a可穿過第二導引孔122b插入到長孔121b中。第二導引突出部123a可在殼體111的厚度方向上沿著長孔121b移動。第二導引突出部123a可通過第二導引孔122b的彎曲區段或穿過直區段移動。

檢測器125可從第一聯接件121突出，并且檢測器125的至少一部分可插入到第一導引孔122a中。當第二聯接件122相對于第一聯接件121移動時，檢測器125可沿著第一導引孔122a移動。

當殼體111樞轉時，角度傳感器單元126可感測檢測器125的位置。角度傳感器單元126可設置于第二聯接件122上，并且可沿著第一導引孔122a對齊?？砂ǘ鄠€角度傳感器單元126。角度傳感器單元126的數目可對應于待測量的、殼110被折疊的角度(多個角度)。

例如，當由第一殼體111a和第二殼體111b所構成的角度被測量為180°(例如，當未折疊時)和0°(例如，當折疊時)時，可包括兩個角度傳感器單元126。當由第一殼體111a和第二殼體111b構成的角度被測量為180°(例如，當未折疊時)、90°(例如，當部分折疊時)和0°(例如，當折疊時)時，可包括三個角度傳感器單元126。當由第一殼體111a和第二殼體111b構成的角度被測量為180°(例如，當未折疊時)、90°、45°和0°(例如，當折疊時)時，可包括四個角度傳感器單元126。然而，為描述方便，現將描述包括三個角度傳感器單元126的情況。

測量顯示設備100的折疊角度的方法不被具體限制。例如，檢測器125可接觸一個角度傳感器單元126，并且可電連接至這一個角度傳感器單元126以感測預設角度。檢測器125可測量在角度傳感器單元126上的移動距離，并且可基于所測量的距離感測角度。檢測器125或角度傳感器單元126可放射激光或紅外光，并且可通過使用被照射的位置來感測顯示設備100的折疊角度。然而，為解釋方便，現將描述其中檢測器125和角度傳感器單元126彼此接觸并且彼此電連接以及其中根據電連接的傳感器的位置來測量折疊角度的情況。

角度傳感器單元126可包括設置于第一導引孔122a的一端上的第一傳感器127、與第一傳感器127相鄰的第二傳感器128以及位于第一導引孔122a的另一端上的第三傳感器129。

當第二聯接件122相對于第一聯接件121線性移動時，檢測器125相對于第一導引孔122a移動。檢測器125可根據第二聯接件122的移動距離與第一傳感器127、第二傳感器128和第三傳感器129中的一個保持接觸?？蛇x地，檢測器125可不接觸第一傳感器127、第二傳感器128和第三傳感器129。

凹槽可形成于檢測器125的接觸角度傳感器單元126的一部分上或由檢測器125的接觸角度傳感器單元126的一部分限定。角度傳感器單元126可包括與凹槽的形狀對應的接觸突出部。換言之，角度傳感器單元126的接觸突出部可插入到檢測器125的凹槽中，并且因此可保持檢測器125和角度傳感器單元126之間的接觸。相反，接觸突出部可形成于檢測器125上，并且凹槽可形成于角度傳感器單元126上或由角度傳感器單元126限定，以便可保持檢測器125和角度傳感器單元126之間的接觸。

檢測器125和角度傳感器單元126可電連接至控制器。當檢測器125接觸預設的角度傳感器單元126時，控制器可感測第一殼體111a和第二殼體111b之間的角度。當由角度傳感器單元126測量的檢測器125的位置與預設位置對應時，控制器可激活顯示面板10的至少一個區的功能層12(參見圖8)。

根據另一實施方式，多個角度傳感器單元可安裝于第一聯接件上，并且檢測器可安裝于第二聯接件上。當第一殼體和第二殼體相對于連接單元轉動時，檢測器可通過第二聯接件的線性運動移動。此時，檢測器可接觸角度傳感器單元中的一個，并且可感測折疊角度。

根據另一實施方式，第二聯接件可沿著第一殼體或第二殼體的側壁線性移動。換言之，當不包括第一聯接件并且殼體被折疊時，第二聯接件可沿著第一殼體或第二殼體的側壁線性移動。在此情況下，檢測器可安裝于第一殼體或第二殼體的側壁上，并且角度傳感器單元可安裝于第二聯接件上?？蛇x地，角度傳感器單元可安裝于第一殼體或第二殼體的側壁上，并且檢測器可安裝于第二聯接件上。

根據另一實施方式，一個角度傳感器單元可在第一導引孔的長度方向上延伸。當殼體被折疊時，檢測器可通過第二聯接件的線性運動移動一距離或者角度傳感器單元的一區段。殼體的折疊角度可通過測量檢測器的移動距離來測量。電阻值可在角度傳感器單元的長度方向上不同地設定，并且因此殼體的折疊角度可通過根據檢測器的移動測量電阻值來測量。

圖5、圖6和圖7示出了根據圖3的顯示設備100的操作的接合單元120的操作。

在下文中，顯示面板10的功能層12被“激活”意味著功能層12被外部輸入信號驅動。功能層12被激活定義為功能層12在用戶向顯示設備100輸入輸入信號(例如，觸摸輸入)時被驅動(參見圖8)。

在下文中，當第一殼體111a和第二殼體111b之間的角度為180°時，顯示設備100可定義為具有第一角度。當第一殼體111a和第二殼體111b之間的角度為0°時，即，當第一殼體111a和第二殼體111b折疊成彼此接觸時，顯示設備100可定義為具有第二角度。當第一殼體111a和第二殼體111b之間的角度小于第一角度并且大于第二角度時，顯示設備100可定義為具有第三角度。

參考圖3和圖5，當顯示設備100未折疊時，可測量顯示面板10的第一表面的角度。當第一殼體111a和第二殼體111b之間的角度為第一角度時，顯示面板10的第一顯示區P1面向上。

在此情況下，檢測器125定位于第一導引孔122a的第一位置(i)處。由于角度傳感器單元126的第一傳感器127定位于第一位置(i)處，因此檢測器125可連接至第一傳感器127。當檢測器125接觸第一傳感器127時，控制器可確定第一殼體111a和第二殼體111b之間的角度為第一角度。

參考圖3和圖6，當顯示設備100具有第三角度時(例如，當第一殼體111a和第二殼體111b之間的角度為90°時)，控制器可測量或確定顯示面板10的第一表面的角度。當第一殼體111a和第二殼體111b之間的角度為第三角度時，顯示面板10的第一顯示區P1和第二顯示區P2兩者都面向上。

在此情況下，檢測器125定位于第一導引孔122a的第二位置(j)處。由于角度傳感器單元126的第二傳感器128定位于第二位置(j)處，因此檢測器125可連接至第二傳感器128。當檢測器125接觸第二傳感器128時，控制器可確定第一殼體111a和第二殼體111b之間的角度為第三角度。

參考圖3和圖7，當顯示設備100折疊時，控制器可測量顯示面板10的第一表面的角度。當第一殼體111a和第二殼體111b之間的角度為第二角度時，顯示面板10的第二顯示區P2面向上。

在此情況下，檢測器125定位于第一導引孔122a的第三位置(k)處。由于角度傳感器單元126的第三傳感器129定位于第三位置(k)處，因此檢測器125可連接至第三傳感器129。當檢測器125接觸第三傳感器129時，控制器可確定第一殼體111a和第二殼體111b之間的角度為第二角度。

圖8是圖1A的顯示面板10和窗膜130的示意性剖視圖。

顯示面板10可包括襯底11、顯示單元D、封裝單元E和功能層12。襯底11、顯示單元D和封裝單元E將稍后描述。窗膜130可安裝于顯示面板10的第一顯示區P1的上表面上。覆蓋窗140可安裝于顯示面板10的第二顯示區P2的上表面上(參見圖2)。

功能層12可以是觸摸屏層，并且可包括觸摸傳感器，在觸摸傳感器中，第一電極和第二電極相互交替。例如，觸摸傳感器可以是靜電電容觸摸傳感器，其通過檢測由相互交替的多個第一電極和多個第二電極產生的靜電電容的改變來確定觸摸或未觸摸。功能層12可連接至控制器，并且可根據顯示面板10的折疊角度被激活或不被激活。功能層12可根據由顯示面板10的第一表面形成的角度在顯示面板10的至少一個區中被激活。

詳細而言，當殼體111的第一表面平坦時，功能層12可在第一顯示區P1中被激活。當第一殼體111a和第二殼體111b之間的角度為第一角度時，功能層12可在第一顯示區P1中被激活。當檢測器125接觸第一傳感器127時，控制器可將顯示面板10的第一顯示區P1的功能層12控制成被激活。

當殼體111的第一表面具有第三角度時，功能層12可在顯示面板10的全部區中被激活。當第一殼體111a和第二殼體111b之間的角度為第三角度時，功能層12可在第一顯示區P1和第二顯示區P2中被激活。當檢測器125接觸第二傳感器128時，控制器可將顯示面板10的第一顯示區P1和第二顯示區P2的功能層12控制成被激活。

當殼體111的第一表面折疊時，并且當兩個折疊的部分彼此接觸時，功能層12可在第二顯示區P2中被激活。當第一殼體111a和第二殼體111b之間的角度為第二角度時，功能層12可在第二顯示區P2中被激活。換言之，當檢測器125接觸第三傳感器129時，控制器可將顯示面板10的第二顯示區P2的功能層12控制成被激活。

功能層12還可包括偏振層或用于外部光反射的光學膜。偏振層可僅傳輸從顯示單元D發射的光之中的、在與偏振軸相同的方向上振動的光，并且可吸收或反射在不同于與偏振軸相同的方向的方向上振動的光。偏振層可包括相位差膜，相位差膜通過向彼此垂直的兩個偏振分量施加λ/4的相位差而將線偏振光改變為圓偏振光或將圓偏振光改變為線偏振光；并且偏振層可包括偏振膜，偏振膜對準由相位差膜傳輸的光的方向、將經對準的光劃分成以90°相交的兩個偏振分量、僅傳輸一個分量并且吸收或彌散另一分量。

顯示設備100可測量顯示面板10的第一表面的折疊角度并且可控制功能層12的激活。

控制顯示設備100的方法可包括折疊顯示面板10的操作，測量由顯示面板10的第一表面形成的角度的操作，以及基于所測量的角度激活功能層12的操作。

折疊顯示面板10的操作為折疊具有第一顯示區P1和第二顯示區P2的顯示面板10的操作。

在測量由顯示面板10的第一表面形成的角度的操作中，角度可通過安裝于殼110的一側上的多個聯接件中的兩個聯接件之間的相對移動距離來測量。詳細而言，檢測器125可安裝于第一聯接件121上，并且角度傳感器單元126可安裝于第二聯接件122上，并且因此角度傳感器單元126可感測檢測器125的位置。可選地，檢測器125可安裝于第二聯接件122上，并且角度傳感器單元126可安裝于第一聯接件121上，并且因此角度傳感器單元126可感測檢測器125的位置。

在基于所測量的角度激活功能層12的操作中，功能層12可根據所測量的角度在第一顯示區P1和/或第二顯示區P2中被激活。詳細而言，當所測量的角度為第一角度時，功能層12在第一顯示區P1中被激活。當所測量的角度為第二角度時，功能層12在第二顯示區P2中被激活。當所測量的角度為第三角度時，功能層12可在第一顯示區P1和第二顯示區P2兩者中被激活。

圖9是圖1A的顯示面板10的一個子像素的剖視圖。

參見圖9，有機發光顯示面板10可包括襯底11和顯示單元D。有機發光顯示面板10還可包括形成于顯示單元D的上表面上的薄膜封裝層E。功能層12可形成于薄膜封裝層E的上表面上。

襯底11可由柔性絕緣材料形成。例如，襯底11可以是聚合物襯底，例如，聚酰亞胺(PI)、聚碳酸酯(PC)、聚醚砜(PES)、聚對苯二甲酸乙二醇酯(PET)、聚萘二甲酸乙二醇酯(PEN)、多芳基化合物(PAR)和/或玻璃纖維增強塑料(FRP)。

根據實施方式，襯底11可以是具有使得襯底11能夠彎曲的厚度的玻璃襯底。襯底11可使用金屬材料。襯底11可透明的、不透明的或半透明的。

顯示單元D可形成于襯底11上。顯示單元D可包括薄膜晶體管TFT、覆蓋薄膜晶體管TFT的鈍化層70和形成于鈍化層70上的有機發光二極管(OLED)80。

由有機化合物和/或無機化合物形成的緩沖層20也形成于襯底11的上表面上。緩沖層20可由硅氧化物(SiO_x)(x≥1)和/或硅氮化物(SiN_x)(x≥1)形成。

可以以預定圖案布置的有源層30形成于緩沖層20上，并且然后由柵極絕緣層40埋藏或覆蓋。有源層30包括源區31和漏區33，并且還包括位于源區31和漏區33之間的溝道區32。

有源層30可形成為包括多種材料。例如，有源層30可包括無機半導體材料，例如，非晶硅或晶體硅。作為另一實例，有源層30可包括氧化物半導體。作為另一實例，有源層30可包括有機半導體材料。然而，為描述方便，現將詳細描述有源層30由非晶硅形成的實施方式。

有源層30可通過在緩沖層20上形成非晶硅層、使該非晶硅層結晶以形成多晶硅層以及圖案化該多晶硅層而形成。有源層30的源區31和漏區33根據TFT類型(例如，TFT是驅動TFT還是開關TFT等)用雜質摻雜。

面向有源層30的柵極電極50和埋藏/覆蓋柵極電極50的層間絕緣層60形成于柵極絕緣層40的上表面處。

接觸孔H1形成于層間絕緣層60和柵極絕緣層40中，并且然后源極電極71和漏極電極72形成于層間絕緣層60上，以使源極電極71和漏極電極72分別接觸源區31和漏區33。

鈍化層70形成于薄膜晶體管TFT上，并且OLED 80的像素電極81形成于鈍化層70上。像素電極81通過形成于鈍化層70中的通孔H2接觸薄膜晶體管TFT的漏極電極72。鈍化層70可由無機材料和/或有機材料形成，并且可形成為單層或形成為多層。鈍化層70可形成為平坦化層，以使鈍化層70的上表面平坦，而不管位于鈍化層70之下的下層的不平整。可選地，鈍化層70可根據下層的不平整而形成為不平整的。鈍化層70可由透明絕緣體形成，以便實現共振效應。

在于鈍化層70上形成像素電極81之后，像素限定層90由有機材料和/或無機材料形成以覆蓋像素電極81(例如，像素電極81的末端)和鈍化層70。像素限定層90具有或限定孔隙，像素電極81通過該孔隙暴露。

中間層82和相對電極83至少形成于像素電極81上。像素電極81用作陽極，并且相對電極83用作陰極?？蛇x地，像素電極81可用作陰極，并且相對電極83可用作陽極。像素電極81和相對電極83通過中間層82彼此絕緣，并且分別向中間層82施加相反極性的電壓以在有機發射層中引起光發射。

中間層82可包括有機發射層。例如，中間層82包括有機發射層。然而，中間層82還可包括空穴注入層(HIL)、空穴傳輸層(HTL)、電子傳輸層(ETL)和電子注入層(EIL)中的至少一個。本實施方式并不限于此，并且除有機發射層以外，中間層82還可包括多種其它功能層。

一個單位像素包括多個子像素，并且多個子像素可發射各種顏色的光。例如，單位像素可包括分別發射紅色光、綠色光和藍色光的多個子像素，或例如分別發射紅色光、綠色光、藍色光和白色光的多個子像素。

薄膜封裝層E可包括多個無機層，或者可包括無機層和有機層。

薄膜封裝層E的有機層由聚合物形成并且可以是單層或者可以是由聚對苯二甲酸乙二醇酯(PET)、PI、聚碳酸酯(PC)、環氧樹脂、聚乙烯和/或聚丙烯酸酯形成的層堆。有機層可由聚丙烯酸酯形成。詳細而言，有機層可以是使包括基于二丙烯酸酯的單體和基于三丙烯酸酯的單體的單體組合物聚合的產物。該單體組合物還可包括基于單丙烯酸酯的單體。該單體組合物還可包括眾所周知的光引發劑，例如，三甲基苯甲?；交籽趸?TPO)，但本發明并不限于此。

薄膜封裝層E的無機層可以是單層，或者可以是包括金屬氧化物或金屬氮化物的層堆。詳細而言，無機層可包括氧化硅(SiO₂)、硅氮化物(SiN_x)、氧化鋁(Al₂O₃)、氧化鈦(TiO₂)、氧化鋯(ZrO_x)和/或氧化鋅(ZnO)。

薄膜封裝層E中暴露至外側的最高層可由無機層形成以防止濕氣滲透進OLED 80。

薄膜封裝層E可包括其中至少一個有機層插入在至少兩個無機層之間的至少一個夾層結構?？蛇x地，薄膜封裝層E可包括其中至少一個無機層插入在至少兩個有機層之間的至少一個夾層結構?？蛇x地，薄膜封裝層E可包括其中至少一個有機層插入在至少兩個無機層之間的夾層結構，以及其中至少一個無機層插入在至少兩個有機層之間的夾層結構。

薄膜封裝層E可包括從OLED 80的上部開始順序形成的第一無機層、第一有機層和第二無機層?？蛇x地，薄膜封裝層E可包括從OLED 80的上部開始順序形成的第一無機層、第一有機層、第二無機層、第二有機層和第三無機層?？蛇x地，薄膜封裝層E可包括從OLED 80的上部開始順序形成的第一無機層、第一有機層、第二無機層、第二有機層、第三無機層、第三有機層和第四無機層。

包括氟化鋰(LiF)的鹵化金屬層也可包括在OLED 80和第一無機層之間。鹵化金屬層可防止OLED 80在通過濺射形成第一無機層時受損。

第一有機層可具有比第二無機層小的面積，并且第二有機層也可具有比第三無機層小的面積。

顯示設備100將顯示面板10的一部分暴露至外側，并且因此使得用戶能夠在不看顯示面板10的整體部分的情況下獲得各種信息片段。顯示設備100形成為可折疊的，并因此對用戶便攜，從而增加用戶便利性。

顯示設備100能夠更容易并且更精確地測量顯示面板10的折疊角度。顯示設備100能夠通過聯接件的操作精確測量顯示面板10的折疊角度。

根據顯示設備100和控制該顯示設備100的方法，顯示面板10的一個或多個區的功能可根據顯示面板10的折疊角度被激活。根據顯示設備100和控制該顯示設備100的方法，僅能夠接收輸入的區的功能可根據顯示面板10的折疊角度被激活，并且因此顯示設備100的功能性和用戶便利性可提高。

根據本發明的實施方式的顯示設備可容易地并且精確地測量顯示面板的折疊角度。根據顯示設備和控制該顯示設備的方法，顯示設備的功能性和用戶便利性可提高。當然，本發明的范圍并不受此效果的限制。

應理解，本文中所述的實施方式應僅以描述意義理解而不出于限制目的。對每一實施方式的特征或方面的描述通常應視為可用于其它實施方式中的其它類似特征或方面。

雖然已參考附圖描述了一個或多個實施方式，但本領域技術人員應理解，在不背離如由所附權利要求及其等效內容限定的精神和范圍的情況下可在本文中作出形式和細節的各種改變。
