本發明涉及顯示技術領域，特別是涉及一種圖案顯示裝置及顯示設備。

背景技術：

隨著經濟的快速發展，人們的生活水平日益提高，電子產品已然成為人們生活中不可或缺的一部分。一般的電器設備，尤其是顯示設備在開機時都會通過顯示屏顯示動態logo，有的顯示設備在邊框設置靜置logo。

目前市場上顯示類設備，開機時的動態logo都是在開機后，屏幕顯示logo，并帶有一定的動態切換效果，但是占用開機時間，同時也比較費電。而顯示設備邊框的logo一般都是鑲嵌或印刷在設備的邊框上，不能實現開機、關機動態切換的效果。

技術實現要素：

鑒于上述狀況，有必要針對現有技術中顯示設備邊框的logo無法實現開關機動態切換的問題，提供一種圖案顯示裝置及顯示設備。

本發明提供了一種圖案顯示裝置，所述圖案顯示裝置設置在顯示設備的邊框上，所述圖案顯示裝置包括電磁體和磁鐵陣列，所述電磁體與所述磁鐵陣列并列設置，當所述顯示設備未開機時，所述磁鐵陣列顯示第一種圖案，當所述顯示設備開機時，所述電磁體通電，所述電磁體磁化產生與所述磁鐵陣列的磁場的方向相反的磁場，使所述磁鐵陣列翻轉，從顯示第一種圖案切換為顯示第二種圖案。

上述圖案顯示裝置，其中，當所述顯示設備關機時，所述電磁體當前的磁場的方向反向，所述磁鐵陣列再次翻轉，從顯示第二種圖案切換為顯示第一種圖案。

上述圖案顯示裝置，其中，所述圖案顯示控制裝置還包括控制器，用于當所述顯示設備關機時，控制所述電磁體當前的電流方向反向。

上述圖案顯示裝置，其中，當所述顯示設備關機時，所述控制器控制所述電磁體延遲斷電，所述電磁體延時斷電的時間與所述磁鐵陣列調整的時間一致。

上述圖案顯示裝置，其中，所述圖案顯示裝置還包括支架，所述顯示設備的邊框設有凹槽，所述支架固定在所述凹槽內，所述電磁體固定在所述支架上，所述磁鐵陣列的每個磁鐵均通過轉軸與所述支架連接。

上述圖案顯示裝置，其中，所述磁鐵陣列包括兩個分別朝向所述顯示設備的外側的端面和朝向所述顯示設備的內側的端面，兩個所述端面上分別設有第一種圖案和第二種圖案，所述磁鐵陣列翻轉時每個所述磁鐵均繞所述轉軸旋轉180°，使所述磁鐵陣列顯示的圖案在第一種圖案和第二種圖案之間切換。

上述圖案顯示裝置，其中，所述磁鐵陣列包括一排并列設置的磁鐵，每個所述磁鐵的上端和下端分別通過所述轉軸與所述支架連接。

上述圖案顯示裝置，其中，所述磁鐵陣列包括多排并列設置的磁鐵，相鄰的兩排的所述磁鐵通過轉軸連接，第一排及最后一排的所述磁鐵通過轉軸與所述支架連接。

上述圖案顯示裝置，其中，所述電磁體設于所述磁鐵陣列的一側或安插在所述磁鐵陣列中。

上述圖案顯示裝置，其中，所述第一種圖案為空白圖案，所述第二種圖案為logo圖案。

本發明還提供了一種顯示設備，包括邊框及上述圖案顯示裝置，所述圖案顯示裝置設置所述邊框上。

本發明中，通過電磁體在開機和關機時的磁場的方向變化使磁鐵陣列的排布進行調整，實現顯示設備邊框的顯示圖案在開機和關機時的動態切換，增強用戶體驗。

附圖說明

圖1為本發明第一實施例中的顯示設備的結構示意圖；

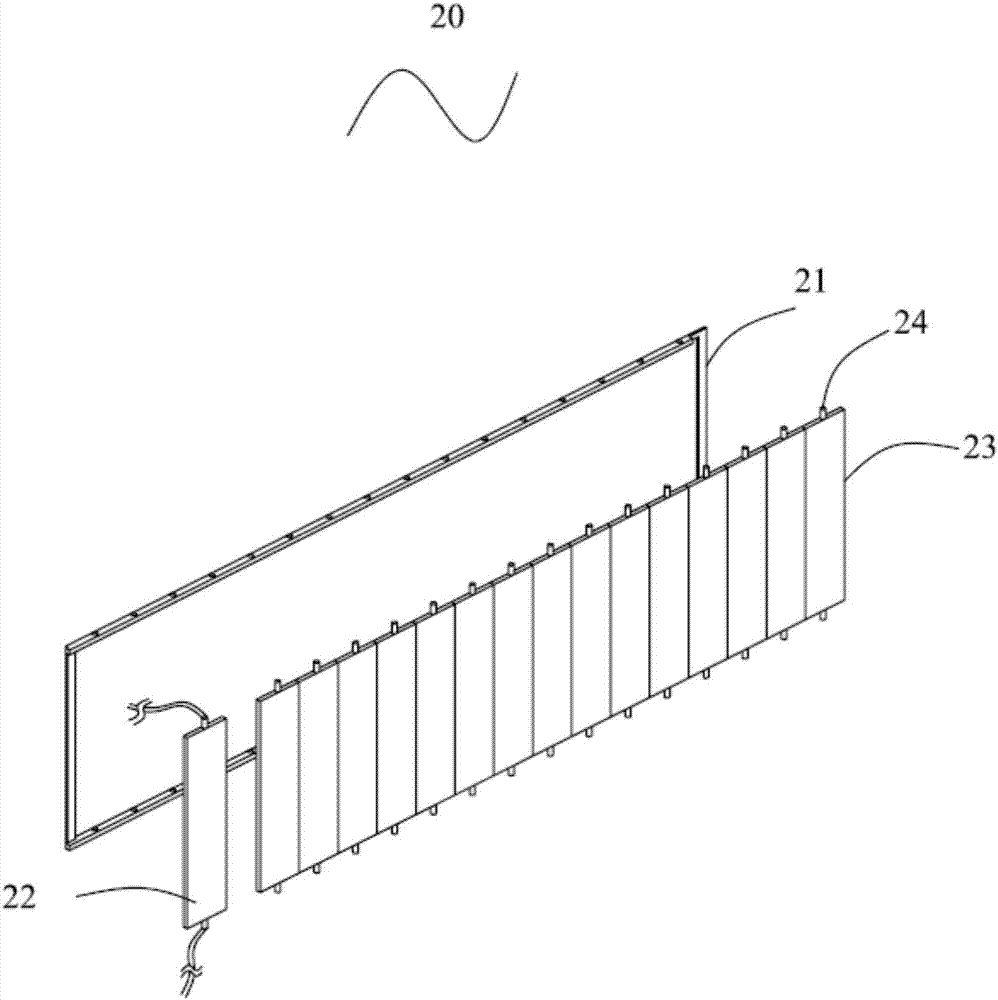

圖2為本發明第一實施例中的圖案顯示裝置的結構示意圖；

圖3為本發明第一實施例中顯示設備處于關機狀態時的圖案顯示裝置的結構示意圖；

圖4為本發明第一實施例中顯示設備處于開機狀態時的圖案顯示裝置的結構示意圖；

圖5為本發明第一實施例中的圖案顯示裝置的結構框圖；

圖6為本發明第二實施例中顯示設備處于開機狀態時的圖案顯示裝置的結構示意圖；

圖7為本發明第三實施例中顯示設備處于開機狀態時的圖案顯示裝置的結構示意圖。

主要元件符號說明

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。

需要說明的是，當元件被稱為“固設于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。

參照下面的描述和附圖，將清楚本發明的實施例的這些和其他方面。在這些描述和附圖中，具體公開了本發明的實施例中的一些特定實施方式，來表示實施本發明的實施例的原理的一些方式，但是應當理解，本發明的實施例的范圍不受此限制。相反，本發明的實施例包括落入所附加權利要求書的精神和內涵范圍內的所有變化、修改和等同物。

請參閱圖1至圖5，為本發明第一實施例中的顯示設備。如圖1所示所述顯示設備10包括邊框11及設置在所述邊框11上的圖案顯示裝置20。所述顯示設備10的邊框11設有凹槽用于容納所述圖案顯示裝置20。

如圖2所示，所述圖案顯示裝置20，包括支架21、電磁體22和磁鐵陣列23。所述支架21固定在所述凹槽內，所述電磁體22固定在所述支架21上，所述磁鐵陣列23均通過轉軸24與所述支架21連接。本實施例中所述磁鐵陣列23包括多個磁鐵，所述多個磁鐵并列成一排，每個所述磁鐵的上端和下端分別通過所述轉軸24與所述支架21連接，每個磁鐵的磁極分布均相同，也與所述磁鐵陣列23的磁極分布相同。所述電磁體22位于所述磁鐵陣列23的一側，本實施例中所述電磁體22位于所述磁鐵陣列23的左側。所述電磁體22是可以以通電流來產生磁力的裝置。所述電磁體22接入的電流，可通過顯示設備10的外部電源或內置的電源獲取。當所述電磁體22通電時產生的磁場強度大于其相鄰的磁鐵的磁場強度，且，所述磁鐵陣列23中的每個磁鐵的磁場的強度從左至右依次減小。

無論是磁鐵還是通電后的電磁體，將n極(北極)在左端，s極(南極)在右端的分布狀態定義為第一磁極分布狀態，其對應的外部的磁場的方向?yàn)閺淖笾劣遥粚極(南極)左端，n極(北極)在右端的分布狀態定義為第二磁極分布狀態，其對應的外部的磁場的方向?yàn)閺挠抑磷蟆?/p>

所述磁鐵陣列23包括兩個端面，一個端面朝向顯示設備10的外側，另一個端面朝向顯示設備10的內側，兩個端面上分別設有第一種圖案和第二種圖案，磁鐵陣列23只顯示朝向顯示設備10外側的端面上的圖案。如圖3所示，當所述顯示設備10處于關機狀態時，所述電磁體22無磁性。此時磁鐵陣列23不受電磁體的影響，磁鐵陣列23中的每個磁鐵的磁極分布呈第一磁極分布狀態，即每個磁鐵的左端均為n極，右端均為s極。所有的磁鐵都會在n極和s極的吸引和排斥之下，達到一個平衡狀態，所述磁鐵陣列23顯示第一種圖案。

如圖4所示，當所述顯示設備10開機時，所述電磁體22通電磁化，產生一個與所述磁鐵陣列23的磁場的方向相反的磁場，即磁化后的電磁體22的磁極分布與關機狀態時的磁鐵陣列23中的磁鐵的磁極分布相反，呈現第二磁極分布狀態。根據同性相斥異性相吸的原理，電磁體22與其相鄰的磁鐵，即第一個磁鐵之間產生排斥力，且該排斥力大于第一個磁鐵與第二個磁鐵之間的吸引力，因此在排斥力的作用下第一個磁鐵繞所述轉軸24旋轉180°。旋轉后的第一個磁鐵與第二個磁鐵之間產生排斥力，且排斥力大于第二個磁鐵與第三個磁鐵之間的吸引力，因此第二個磁鐵也繞轉軸24旋轉180°，以此類推，所有的磁鐵在磁場力的作用下均繞轉軸旋轉180°，達到受力平衡，以使所述磁鐵陣列23發生翻轉顯示第二種圖案。

本實施例中提到的第一個磁鐵、第二個磁鐵和第三個磁鐵是從所述電磁體相鄰的磁鐵開始，從左至右依序命名。

如圖5所示，進一步的，所述圖案顯示控制裝置還包括控制器25，當所述顯示設備關機時，所述控制器25接收到關機信號，控制所述電磁體22延遲斷電，同時控制所述電磁體22的當前的電流方向反向。電磁體22延遲斷電的時間可預先設置成與磁鐵陣列23調整的時間一致。

當顯示設備10關機時，由于電磁體22的當前電流方向反向，因而使電磁體22的當前的磁極分布也發生轉變，從第二磁極分布狀態轉變?yōu)榈谝淮艠O分布狀態。當所述電磁體22的當前磁極分布轉變時，為了達到平衡狀態，所述磁鐵陣列23再次翻轉，即每個磁鐵均繞所述轉軸旋轉180°，使磁鐵陣列從第二磁極分布狀態轉變?yōu)榈谝淮艠O分布狀態，從而使磁鐵陣列23從顯示第二種圖案切換為顯示第一種圖案。關機時磁鐵陣列發生翻轉的原理與開機時的相同。

當磁鐵陣列23完成從第二種圖案至第一種圖案的切換后，電磁體22完全斷電，電磁體22的磁性消失，磁鐵陣列23顯示第一種圖案。

進一步的，本實施例所述第一種圖案為空白圖案，所述第二種圖案為logo圖案。當開機時，圖案顯示裝置20從顯示空白圖案切換為顯示logo，當關機時，從顯示logo圖案切換為顯示空白圖案。

本實施例中，通過電磁體在開機和關機時的磁場的方向變化使磁鐵陣列的排布進行調整，實現顯示設備邊框的顯示圖案在開機和關機時的動態切換，增強用戶體驗。

當然，在本發明的另一實施例中，所述電磁體22也可以設置在磁鐵陣列23的右端，其原理與第一實施例中的原理相同，本實施例中不再贅述。

請參閱圖6，為本發明第二實施例中的圖案顯示裝置20，其與第一實施例中的圖案顯示裝置20的結構基本相同，不同之處在于，所述電磁體22安插在所述磁鐵陣列23中。由于電磁體22始終固定，因而電磁體的位置需避開圖案的位置。本實施例中，電磁體22通電后產生的磁場的強度大于其相鄰兩側的磁鐵的磁場的強度，且從電磁體22相鄰兩側的第一個磁鐵開始至磁鐵陣列23的端部，每個磁鐵的磁場的強度依次減小。

本實施例中，所述電磁體22安插在所述磁鐵陣列23的中間位置，當電磁體22通電時，電磁體22的磁場的方向與當前的磁鐵陣列23的磁場的方向相反，電磁體22對其兩側的磁鐵均產生排斥力，使其兩側的磁鐵同時旋轉，可提高磁鐵陣列的圖案切換速度，同時電磁體兩側的磁鐵旋轉的方向相反，達到不同于第一實施例中的圖案切換的效果。同理，關機時，電磁體兩側的磁鐵陣列也同時翻轉。磁鐵進行旋轉的原理與第一實施例中的相同，本實施例中不在贅述。

請參閱圖7，為本發明第三實施例中的圖案顯示裝置20，其與第一實施例中的圖案顯示裝置20的結構基本相同，不同之處在于，所述磁鐵陣列23包括多排并列設置磁鐵，如本實施例中設置兩排，每排的磁鐵設置多個。相鄰的兩排的磁鐵通過轉軸24連接，第一排及最后一排的磁鐵通過轉軸24與所述支架21連接。所述磁鐵陣列23的兩個端面設置不同的圖案，開機或關機時磁鐵陣列23翻轉，在視覺上呈現動態切換的效果。

本實施例較第一實施例而言，磁鐵陣列中的磁鐵數量更多，適用于大型的顯示設備，而且圖案切換時，多個磁鐵旋轉，其視覺效果更佳。

可以理解的電磁體的數量可以根據實際情況設置多個，多個電磁體采用頭尾相接的連接方式同樣可以實現開關機的圖案動態切換效果。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

盡管已經示出和描述了本發明的實施例，本領域的普通技術人員可以理解：在不脫離本發明的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由權利要求及其等同物限定。
